A seleção da arquitetura errada da prensa hidráulica impacta diretamente a vida útil da matriz, as taxas de refugo e a eficiência geral da produção. Isto torna a escolha estrutural inicial uma decisão crítica em matéria de despesas de capital. Os gerentes de instalações e os engenheiros de produção enfrentam um equilíbrio constante. Você deve pesar a necessidade de acessibilidade do operador, portabilidade e tempos de ciclo rápidos em relação aos requisitos rigorosos de rigidez estrutural, alta tonelagem e tolerâncias de precisão.
Este guia detalha as realidades de engenharia de uma prensa com estrutura C versus uma Fornecemos uma estrutura de avaliação técnica baseada em limites de deflexão, restrições de espaço físico e métricas de desempenho específicas da aplicação. Compreender essas variáveis garante que seu equipamento atenda perfeitamente às demandas do chão de fábrica. Você aprenderá como a geometria da estrutura determina o desgaste das ferramentas, como os layouts das instalações influenciam a seleção da prensa e como implantar uma estratégia de prensa dupla para máxima eficiência de fabricação.prensa com estrutura H.
Índice
Rigidez estrutural versus acessibilidade: As prensas com estrutura em H oferecem rigidez superior e distribuição uniforme de força para trabalhos de alta precisão e alta tonelagem, enquanto as prensas com estrutura em C fornecem acesso em três lados, ideal para operações rápidas manuais ou semiautomáticas.
O fator "bocejo": as prensas de estrutura C são suscetíveis à deflexão angular (bocejo) sob cargas de pico, o que pode acelerar o desgaste da ferramenta se mal aplicado em tarefas de alta precisão.
Pegada, mobilidade e impacto nas instalações: as estruturas em C exigem significativamente menos espaço, oferecem maior portabilidade para fabricação celular e raramente precisam de fundações especializadas. Por outro lado, estruturas em H de alta tonelagem exigem áreas maiores e muitas vezes exigem montagem em concreto armado como acessórios permanentes.
Relação custo-valor: Os quadros C apresentam um gasto de capital inicial mais baixo para tarefas diárias leves a médias; As estruturas H justificam seu custo mais alto através da vida útil prolongada da matriz e da capacidade em conformação pesada e manuseio de peças superdimensionadas.
Definir a integridade estrutural requer observar tolerâncias de fabricação específicas e fluxos de trabalho operacionais. Uma estrutura de prensa deve resistir a forças massivas geradas durante o ciclo de estampagem ou conformação. Se a estrutura dobrar, o aríete e a placa de apoio perdem o paralelismo. Esse desalinhamento é transferido diretamente para a peça de trabalho e para a ferramenta. Avaliar a arquitetura da estrutura é o primeiro passo para adequar uma máquina aos seus requisitos de produção.

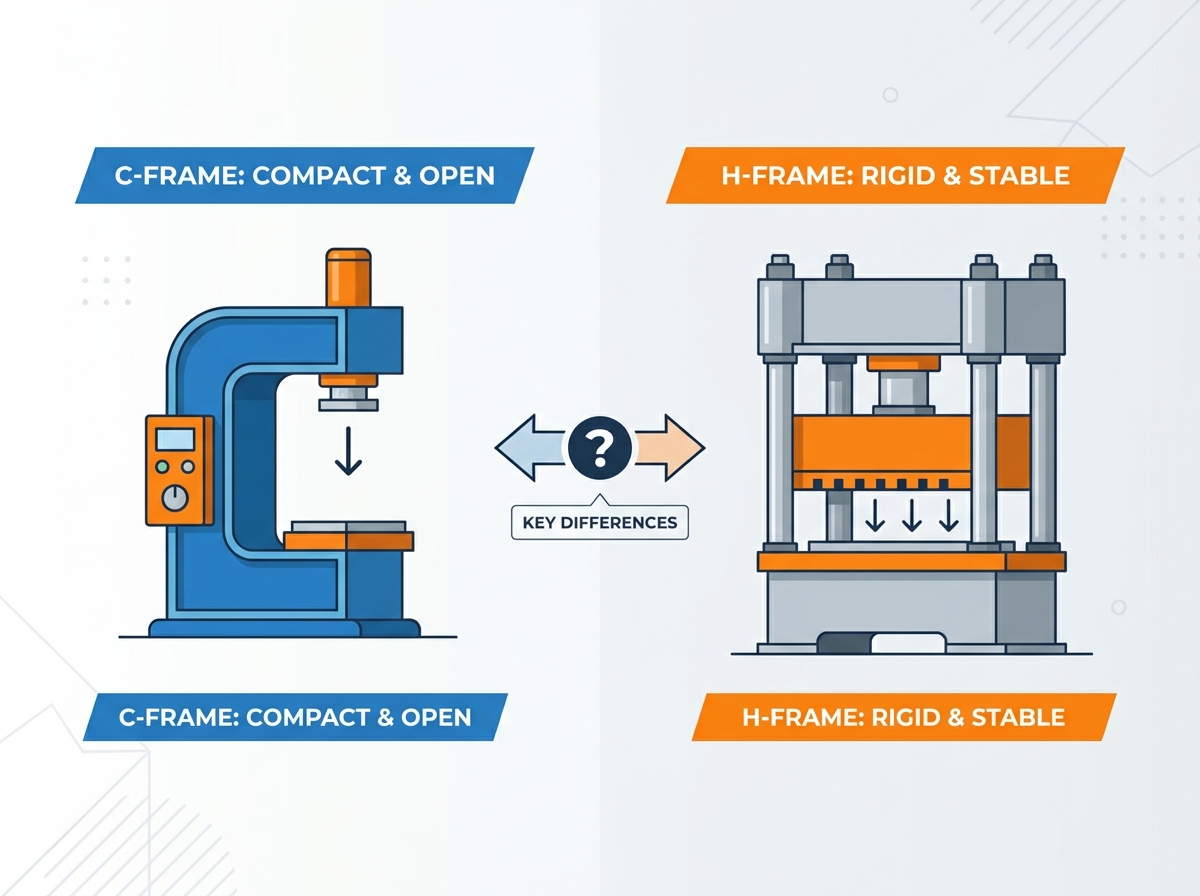

A prensa de estrutura C apresenta um design de abertura semelhante à letra “C”. Esta arquitetura depende de uma única coluna traseira maciça para suportar a coroa superior e o cilindro hidráulico. A frente e as laterais permanecem completamente abertas. Este design aberto cria um conjunto específico de comportamentos físicos sob carga.
Como a força de pressão se aplica na frente do “C” enquanto o suporte estrutural fica na parte traseira, um braço de momento é criado. Quando o cilindro hidráulico se estende e encontra resistência, a força empurra a coroa para cima e para baixo na base. A coluna traseira atua como um fulcro. Este modelo físico significa que a estrutura deve ser excepcionalmente espessa na parte traseira para resistir à flexão. Os fabricantes costumam soldar placas de aço pesadas para formar uma coluna rígida.
Apesar deste desafio estrutural, o design open-gap oferece liberdade operacional incomparável. Os operadores ganham acesso de três lados à área de trabalho. Esta geometria influencia fortemente as estratégias de manuseio de materiais no chão de fábrica.
Os operadores podem deslizar facilmente materiais longos ou de formato estranho através das aberturas laterais sem obstruções.
Os sistemas de remoção de sucata e os transportadores podem ficar diretamente ao lado da base da prensa.
Os ajustes de ferramentas exigem menos alcance e flexão, melhorando a ergonomia geral para os técnicos de configuração.
Os braços robóticos têm caminhos claros para selecionar e posicionar componentes durante ciclos automatizados.
As equipes de manutenção podem acessar linhas hidráulicas e pontos de lubrificação sem passar por pilares laterais pesados.
A prensa de estrutura H utiliza um design de estrutura fechada. Esta estrutura normalmente consiste em quatro pilares verticais pesados (design de tirante) ou paredes laterais verticais sólidas (design de lado reto). A coroa, a base e os suportes laterais formam um laço completo e ininterrupto que lembra um “H” ou uma caixa sólida.
Este circuito fechado muda completamente a física da operação de prensagem. Quando o aríete pressiona para baixo, as forças opostas sobem diretamente pelas colunas verticais. Não há braço de momento. A carga é distribuída uniformemente por toda a placa. O laço estrutural contém as forças operacionais completamente dentro do eixo vertical. Nos projetos de tirantes, hastes de aço maciças passam pelas colunas. Essas hastes são tensionadas hidraulicamente ou encolhidas para manter toda a estrutura em compressão constante.
Como a força permanece contida verticalmente, o aríete mantém um paralelismo estrito com o leito. O quadro não dobra para trás. Esta distribuição uniforme de forças permite que as estruturas em H suportem grandes tonelagens sem comprometer a geometria estrutural. A compensação é o acesso restrito. Os operadores só podem carregar peças pela frente ou por trás, pois as colunas laterais bloqueiam o movimento lateral.
Comparar arquiteturas de quadros requer observar como elas funcionam sob estresse. A tonelagem bruta, os limites de deflexão e as velocidades de ciclo determinam qual prensa pertence ao seu chão de fábrica. Você deve avaliar como cada projeto lida com as demandas físicas específicas de suas ferramentas.
A tonelagem determina a força máxima que uma prensa pode exercer. Devido aos seus designs físicos, os chassis C e os chassis H ocupam diferentes faixas de tonelagem. Os quadros C geralmente atingem o máximo em capacidades mais baixas. A maioria dos quadros C padrão opera entre 10 e 250 toneladas. Levar um projeto de coluna única além de 250 toneladas requer uma estrutura traseira impraticavelmente grande e pesada para evitar falhas estruturais. O aço necessário para evitar a flexão torna-se demasiado grande para ser fabricado economicamente.
Os quadros H podem facilmente chegar a milhares de toneladas. O design de quatro postes ou lado reto lida com grande escala de força com eficiência. Você normalmente verá estruturas H operando a 500, 1.000 ou até 5.000 toneladas em aplicações industriais pesadas, como forjamento aeroespacial ou estampagem de painéis automotivos.
A distribuição da força também varia enormemente. Numa estrutura em C, a força concentra-se perto do centro do aríete, mas inclina-se ligeiramente em direção à coluna traseira sob carga pesada. A carga descentralizada em um quadro C agrava o estresse do quadro. Numa estrutura em H, a força distribui-se uniformemente por toda a cama. Esta distribuição uniforme permite que as estruturas em H utilizem placas de reforço maciças para matrizes progressivas grandes. A pressão permanece consistente do centro até as bordas externas da ferramenta, garantindo qualidade uniforme da peça.
A deflexão angular, comumente chamada de “bocejo”, é a métrica de desempenho mais crítica ao avaliar essas impressoras. O bocejo ocorre em estruturas C quando a frente aberta flexiona para cima sob carga máxima. O “C” literalmente tenta se abrir.
Quando a estrutura boceja, o carneiro inclina-se ligeiramente para a frente. Perde o paralelismo com a placa de reforço. Mesmo uma deflexão de alguns milésimos de polegada causa sérios problemas para ferramentas com tolerâncias restritas. Os punções entram na matriz da matriz em um ângulo. Esta entrada irregular corta as bordas do ferramental. Escoriações ocorrem nos flancos do punção. Você experimentará desgaste prematuro da matriz, aumento de rebarbas em peças estampadas e manutenção frequente de ferramentas.
As armações H eliminam o bocejo. O laço estrutural fechado evita que a coroa flexione para cima. O carneiro permanece perfeitamente paralelo à cama durante todo o curso. Esta característica de deflexão zero torna as estruturas H obrigatórias para estampagem progressiva de alta precisão. Se suas peças exigem paralelismo rigoroso e tolerâncias microscópicas, a estrutura fechada é a única opção de engenharia viável.
As velocidades do curso hidráulico dependem da configuração da bomba e do cilindro, mas o design da estrutura influencia os tempos gerais do ciclo de produção. Os quadros C geralmente facilitam ciclos gerais mais rápidos para peças menores.
O design aberto permite que os operadores carreguem peças brutas e removam peças acabadas rapidamente. Não há colunas laterais para navegar. Para operações manuais ou semiautomáticas, esta vantagem ergonômica economiza segundos em cada ciclo. Em um único turno, esses segundos economizados se traduzem em volumes de produção significativamente maiores para componentes de pequeno a médio porte. As cortinas de luz podem ser montadas facilmente para proteger os lados abertos sem dificultar o acesso.
Os quadros H normalmente têm um ciclo mais lento em operações manuais devido ao acesso restrito. Os operadores devem estender a mão para dentro e puxar para fora. No entanto, quando combinadas com alimentadores contínuos de bobinas e matrizes progressivas automatizadas, as estruturas H alcançam enormes volumes de produção. A prensa funciona continuamente enquanto o servoalimentador empurra o material pela frente e para trás. A rigidez da estrutura permite taxas de curso mais altas em configurações automatizadas sem risco de danos às ferramentas.
A seleção da prensa vai além da peça de trabalho. Você deve avaliar como a máquina interage com seu prédio, seus operadores e seus sistemas de manuseio de materiais. Uma prensa que se adapta à sua peça, mas quebra o piso é uma instalação fracassada.
O espaço físico é um imóvel premium em qualquer instalação de fabricação. Os quadros C requerem significativamente menos metragem quadrada do que os quadros H de tonelagem equivalente. Seu tamanho compacto permite colocá-los em cantos apertados ou integrá-los diretamente nas linhas de montagem existentes.
A portabilidade é uma grande vantagem para projetos de estrutura lacunada. Você pode mover facilmente a maioria das estruturas em C com uma empilhadeira padrão para serviços pesados. Esta mobilidade apoia os princípios da produção enxuta. Se você precisar reconfigurar um layout de fabricação celular para uma nova execução de produto, basta desconectar a estrutura C e conduzi-la até o novo local. Raramente requerem montagem permanente ou âncoras especializadas.
As estruturas H de alta tonelagem são acessórios permanentes. Eles exigem grandes pegadas. Eles também exigem uma folga vertical significativa para a coroa e o reservatório hidráulico. A instalação de uma estrutura em H de 500 toneladas geralmente envolve montadores especializados, pontes rolantes e modificações substanciais nas instalações. Você não pode realocar facilmente um quadro H depois de instalado.
A ergonomia impacta diretamente a fadiga e a segurança do operador. O quadro C se destaca nesta categoria para operações manuais. Os lados abertos permitem que os operadores manipulem geometrias de peças complexas sem esforço. Se uma peça exigir flexão em vários eixos, o operador poderá girar a peça livremente através das folgas laterais.
Os quadros H restringem o acesso. Os operadores devem ficar diretamente em frente da máquina. Carregar peças pesadas ou desajeitadas requer alcançar profundamente a base da prensa. Este acesso restrito da frente para trás determina um posicionamento rigoroso do operador. Para mitigar a tensão ergonômica nas estruturas H, as instalações muitas vezes precisam investir em elevadores de matrizes, transportadores ou auxiliares robóticos de carregamento.
Ambas as arquiteturas suportam automação, mas integram-se de forma diferente com equipamentos periféricos.
Os quadros C combinam perfeitamente com sistemas robóticos pick-and-place. Um braço robótico pode ficar ao lado da prensa, carregar uma peça bruta, aguardar o curso e remover a peça acabada sem nunca bloquear a estação frontal do operador. As trocas de ferramentas também são mais rápidas. Os técnicos podem deslizar as matrizes para dentro e para fora em três direções diferentes.
As estruturas H integram-se melhor com alimentadores de bobinas e picadores de sucata para serviços pesados. O material é alimentado linearmente pela máquina. No entanto, as trocas de ferramentas demoram mais. Como as colunas laterais bloqueiam o acesso lateral, os técnicos devem carregar matrizes pesadas pela frente ou por trás. Isso geralmente requer carrinhos de matrizes especializados, empilhadeiras pesadas ou pontes rolantes para posicionar as ferramentas com segurança entre os pilares.
Métrica de avaliação | Características da prensa C-Frame | Características da prensa H-Frame |
|---|---|---|
Projeto Estrutural | Suporte de coluna traseira único e aberto | Circuito fechado, 4 postes ou paredes laterais retas |
Faixa de tonelagem | Leve a Médio (10 - 250 toneladas) | Médio a Pesado (100 - 5.000+ toneladas) |
Risco de deflexão | Propenso a deflexão angular ("bocejo") | Deflexão angular zero sob carga nominal |
Acesso do Operador | Excelente (acesso pelos três lados) | Restrito (somente acesso frontal e traseiro) |
Mobilidade e Rigging | Alto (empilhadeira portátil, independente) | Baixo (requer riggers, instalação permanente) |
Troca de ferramentas | Rápido (carga lateral possível) | Mais lento (requer carrinhos ou guindastes dianteiros/traseiros) |
A adequação da estrutura à aplicação evita falhas prematuras da máquina e garante a qualidade do produto. Diferentes processos de fabricação exigem comportamentos estruturais específicos. Aplicar a geometria errada da estrutura a um processo exigente garante tempos de inatividade excessivos.
Os quadros C dominam a montagem de produção diária. Eles são os burros de carga da manufatura leve. A sua rapidez e acessibilidade tornam-nos perfeitos para operações que requerem intervenção manual frequente.
Operações de rebitagem e estaqueamento onde os operadores posicionam manualmente pequenos conjuntos.
Corte leve e puncionamento de chapas metálicas de espessura fina.
Cunhar pequenos emblemas ou fichas onde não é necessária uma tonelagem extrema.
Endireitar eixos ou barras onde o operador precisa inspecionar visualmente a peça de vários ângulos.
Configurações de fabricação celular que exigem reposicionamento frequente da máquina.
Aparar componentes fundidos onde a sucata cai facilmente pelas laterais abertas.
Os quadros em H lidam com o trabalho pesado. Você deve especificar um quadro H quando o processo gerar grande resistência ou exigir precisão absoluta. A estrutura rígida garante que o ferramental sobreviva ao processo.
Estampagem profunda de metais, que requer pressão uniforme em uma grande área de superfície para evitar rasgos.
Conformação e dobra pesada de chapas de aço espessas ou componentes estruturais.
Estampagem progressiva de alta precisão onde qualquer deflexão angular destruiria as ferramentas de metal duro.
Compactação de metais em pó densos em formas sólidas.
Processamento de peças superdimensionadas que excedem fisicamente a profundidade da garganta de qualquer estrutura em C disponível.
Obturação de aços avançados de alta resistência (AHSS) que geram severas forças de encaixe reversas.
Instalações de produção de alto volume raramente dependem de uma única arquitetura de impressora. Em vez disso, eles implantam os dois tipos em conjunto para otimizar o fluxo de trabalho e proteger seus investimentos em equipamentos. Esta estratégia de duplo toque encaminha tarefas específicas para a máquina mais apropriada.
A lógica é direta. Você encaminha a montagem diária de alta velocidade e a perfuração leve para os quadros C. Isso mantém a produção em movimento rápido e aproveita os rápidos tempos de carregamento manual. Você reserva os quadros H estritamente para tarefas pesadas, de precisão crítica ou de grandes dimensões.
Ao manter o trabalho pesado fora dos quadros C, você evita a fadiga do quadro e o bocejo. Ao manter a montagem leve fora das estruturas em H, você evita gargalos em suas máquinas mais potentes com tarefas simples. Esse roteamento estratégico maximiza a vida útil de ambos os tipos de impressora e otimiza o rendimento geral do chão de fábrica. Uma instalação bem planejada pode apresentar uma linha central de estruturas H pesadas para moldagem e moldagem primária, cercadas por células satélites de estruturas C para montagem secundária e inserção de hardware.
Toda instalação de equipamento acarreta riscos inerentes. Compreender as limitações da arquitetura escolhida permite implementar controles de engenharia antes do início da produção. O planejamento proativo evita falhas catastróficas de ferramentas e danos às instalações.
Se você precisar usar um quadro C para um processo próximo à sua capacidade máxima, deverá mitigar o risco de deflexão angular. Ignorar o bocejo destruirá suas ferramentas.
Primeiro, especifique uma estrutura mais resistente durante a fase de compra. Procure modelos com colunas traseiras reforçadas e placas laterais mais grossas. Segundo, opere a prensa bem abaixo de sua tonelagem nominal máxima. Se você precisar de 100 toneladas de força, compre uma prensa de 150 toneladas. Funcionar a 60% da capacidade reduz significativamente a flexibilidade do quadro.
Finalmente, utilize conjuntos de matrizes com pinos-guia e buchas para serviços pesados. Os pinos guia forçam as metades superior e inferior da matriz a permanecerem alinhadas, absorvendo parte da tensão lateral causada pelo bocejo da estrutura. Embora isso transfira o desgaste para os pinos-guia em vez da estrutura, substituir os pinos é muito mais barato do que substituir um punção de metal duro quebrado. Você também pode instalar monitores de deflexão que interrompem a pressão se o bocejo exceder um limite programado.
A instalação de uma estrutura em H requer um planejamento extensivo das instalações. Você não pode simplesmente deixá-lo cair no chão e conectá-lo. Você deve gerenciar o espaço e as limitações de acesso de forma proativa.
Planeje seu equipamento de manuseio de matrizes antes da chegada da prensa. Como não é possível carregar as matrizes pela lateral, você deve garantir que haja espaço adequado no corredor em frente à prensa para carrinhos de matrizes ou empilhadeiras. Se as matrizes forem excepcionalmente pesadas, pode ser necessário instalar uma ponte rolante especificamente para aquela estação de prensagem. Considere adicionar elevadores hidráulicos na placa de suporte para facilitar o posicionamento de ferramentas pesadas para suas equipes de configuração.
Avalie imediatamente os requisitos da sua fundação estrutural. Estruturas em H de alta tonelagem geram cargas dinâmicas massivas. Eles perfuram para baixo com imensa força, enviando ondas de choque para o chão. Uma laje de concreto padrão de 6 polegadas irá rachar sob esse estresse. Freqüentemente, você deve cortar o piso existente, cavar um buraco e colocar uma almofada de isolamento de concreto reforçada com aço especializada. O não planejamento deste trabalho de fundação causará enormes atrasos na instalação.
A escolha entre uma prensa com estrutura C e uma prensa com estrutura H depende, em última análise, do rigor das suas tolerâncias de precisão, das dimensões físicas das suas peças e da necessidade de mobilidade da máquina da sua instalação. Não existe um design universalmente superior. Existe apenas a aplicação de engenharia correta para o seu fluxo de trabalho específico.
Se sua operação prioriza velocidade, espaço mínimo, portabilidade e acessibilidade do operador para tarefas leves a médias, você deve selecionar quadros C. Eles oferecem a flexibilidade necessária para uma fabricação ágil. Se sua operação exigir alta tonelagem, deflexão angular zero e conformação pesada para peças superdimensionadas, você deverá selecionar estruturas H. A rigidez de circuito fechado não é negociável para trabalhos de precisão.
Para finalizar a seleção do seu equipamento, execute os seguintes passos:
Calcule a tonelagem exata necessária para sua aplicação mais difícil e, em seguida, adicione uma margem de segurança de 20% para evitar o funcionamento da máquina na capacidade máxima.
Revise o histórico de desgaste da matriz em suas máquinas atuais para identificar se a deflexão angular já está causando problemas de manutenção ocultos.
Meça o espaço disponível, incluindo a largura necessária do corredor para carrinhos de matrizes e equipamentos de manuseio de materiais.
Consulte um engenheiro estrutural para verificar se o seu piso de concreto pode suportar as cargas de choque dinâmicas de uma nova instalação.
Para fabricantes que avaliam configurações de prensas e soluções completas de linhas de estampagem, a Zhejiang Jinaolan Machine Tool especializou-se em equipamentos de estampagem desde 1983 e fabrica prensas mecânicas que variam de 25 a 2.400 toneladas. Além das máquinas de prensagem, a empresa desenvolveu capacidades integradas em linhas de estampagem progressiva, sistemas de alimentação, matrizes de estampagem, equipamentos de transferência e controles de prensa inteligentes para atender aos requisitos mais completos da linha de produção.
R: Geralmente até 200-250 toneladas, embora existam versões personalizadas. Além disso, as estruturas em H são estruturalmente necessárias para uma operação segura e precisa. Levar um design de estrutura aberta além desse limite requer uma coluna traseira impraticavelmente grande para evitar que a estrutura dobre sob pressão extrema.
R: Devido ao design frontal aberto, a alta pressão faz com que o formato "C" se flexione ligeiramente. A coluna traseira atua como um fulcro. Essa flexão altera o paralelismo entre o aríete e a base, fazendo com que a ferramenta superior se incline ligeiramente fora do alinhamento durante o curso.
R: Ambos podem ser automatizados, mas as estruturas em H são normalmente preferidas para alimentação contínua de bobinas e matrizes progressivas devido à sua rigidez. As estruturas C são excelentes para sistemas robóticos pick-and-place porque os lados abertos fornecem acesso desobstruído para os braços robóticos carregarem e descarregarem peças.
R: Estruturas em H de alta tonelagem geralmente exigem bases de concreto armado ou fundações de poço para gerenciar o peso e a vibração operacional. As ondas de choque dinâmicas geradas durante a estampagem pesada podem quebrar pisos de fábrica padrão. Isso é diferente da maioria das estruturas em C independentes e portáteis que ficam em lajes padrão.
R: Geralmente não é recomendado. A estampagem profunda requer pressão uniforme e paralelismo estrito para evitar rasgos do material. Qualquer deflexão angular arruinará o empate. Isso torna a estrutura em H rígida e de deflexão zero o padrão da indústria para aplicações de estampagem profunda.
R: As estruturas C normalmente permitem trocas de ferramentas mais rápidas devido ao acesso lateral desobstruído. Os técnicos podem inserir as matrizes facilmente. As estruturas H podem exigir sistemas especializados de recuperação de matrizes, carrinhos de matrizes ou pontes rolantes devido a obstruções nas colunas laterais que forçam o carregamento apenas frontal ou traseiro.
