A seleção de ferramentas determina o limite máximo para o rendimento da produção, o custo por peça, a consistência dimensional e a velocidade de lançamento no mercado. Um desalinhamento entre o design da peça e a arquitetura da matriz cria enormes riscos operacionais no chão de fábrica. O excesso de engenharia prende o capital em ferramentas desnecessárias que nunca atingirão o volume necessário para o retorno do investimento. A falta de engenharia destrói as margens devido aos elevados requisitos de trabalho manual, aos tempos de ciclo lentos e à qualidade inconsistente das peças. Você deve avaliar cuidadosamente os principais tipos de matrizes de estampagem – estágio único, composto, combinado e progressivo – com base no volume de produção, complexidade geométrica e requisitos de tolerância. Este guia explica como combinar a geometria da sua peça com a estratégia de ferramentas correta, garantindo que você distribua o capital de forma eficiente e, ao mesmo tempo, atenda às rigorosas tolerâncias de engenharia.
Matrizes de estágio único: Mais adequadas para produção de baixo volume, prototipagem ou peças excepcionalmente grandes, onde minimizar o custo inicial de ferramentas é o objetivo principal.
Matrizes Compostas: A escolha ideal para peças planas e de alta precisão (como arruelas ou peças brutas de engrenagem) que exigem concentricidade estrita, executando vários cortes em um único golpe, sem operações de dobra. Eles oferecem tempos de construção mais rápidos e custos mais baixos do que matrizes progressivas.
Matrizes Combinadas: Uma abordagem híbrida que executa corte e conformação (como dobra ou estampagem) em um único golpe, ideal para geometrias específicas que exigem mais do que uma matriz composta, mas menos do que uma configuração progressiva.
Matrizes Progressivas: O padrão para fabricação complexa e de alto volume, oferecendo o menor custo por peça às custas de um investimento inicial significativo em engenharia e ferramentas.
Índice
A seleção da arquitetura de ferramentas correta requer um conhecimento profundo de como a chapa metálica se comporta sob pressão. Cada tipo de matriz gerencia o fluxo de material, a remoção de sucata e a transferência de peças de maneira diferente. Devemos estabelecer definições técnicas claras para as principais arquiteturas de ferramentas disponíveis na estamparia de metais antes de combiná-las com execuções de produção específicas.
As matrizes de estágio único executam exatamente uma operação por curso de prensagem. Você projeta essas matrizes para executar uma função solitária, como moldar um perfil, perfurar um furo ou dobrar um flange. Como a matriz lida apenas com uma etapa, a fabricação de uma peça com vários recursos requer uma série de matrizes distintas de estágio único alinhadas em diversas prensas.
Os operadores ou braços robóticos devem transferir manualmente a peça de trabalho entre essas prensas discretas para completar a peça. Este requisito de transferência limita significativamente os golpes por minuto (SPM). As ferramentas de estágio único requerem tempo mínimo de engenharia e utilizam conjuntos de matrizes padrão, tornando-as altamente acessíveis para tiragens curtas. Contudo, a dependência de mecanismos de transferência externos aumenta o risco de erros de posicionamento. Se um operador carregar uma peça bruta ligeiramente descentralizada em uma matriz de perfuração secundária, o local do furo resultante será reprovado na inspeção.
As matrizes compostas representam uma forma avançada de ferramental de estágio único. Eles realizam múltiplas operações de corte ou perfuração em um único golpe e em uma única estação. Os engenheiros conseguem isso aninhando os componentes macho e fêmea da matriz. Este agrupamento permite que a ferramenta corte recursos internos e o perímetro externo simultaneamente à medida que o aríete atinge o ponto morto inferior.
Durante o ciclo de prensagem, o material permanece firmemente preso entre o punção e a face da matriz por uma pesada placa de remoção com mola. Esta ação de fixação evita que o metal se distorça ou se desloque enquanto as arestas de corte cortam o material. Embora as matrizes compostas se concentrem principalmente no corte, às vezes você pode integrar pequenas operações de superfície, como gravação em relevo raso. Eles se destacam na produção de peças perfeitamente planas com concentricidade impecável porque os cortes internos e externos acontecem exatamente no mesmo momento.
As matrizes combinadas realizam operações de corte e conformação em um único golpe de prensa. Ao contrário das matrizes compostas, que se restringem ao cisalhamento plano, as matrizes combinadas introduzem recursos de conformação 3D em uma única estação. Um exemplo comum envolve cortar um disco circular e puxá-lo imediatamente para um copo raso antes que a prensa retorne ao ponto morto superior.
O tempo é o desafio de engenharia mais difícil dentro de uma matriz combinada. A ferramenta deve completar a ação de corte imediatamente antes do início da ação de conformação. Esta sequência permite que o material flua livremente para dentro da cavidade de formação sem rasgar. As matrizes combinadas reduzem o número de prensas necessárias, mas exigem cálculos precisos de folga para gerenciar o retorno elástico, o desbaste do material e o desgaste no anel de tração.
As matrizes progressivas utilizam ferramentas de múltiplas estações, onde uma tira contínua de metal passa por estações sequenciais. O equipamento de alimentação de bobinas empurra a matéria-prima para dentro da matriz em incrementos precisos, conhecidos como passo de progressão. Cada estação executa uma operação distinta, como puncionamento, cunhagem ou dobra, construindo a peça recurso por recurso.
O material permanece preso a uma tira de suporte, ou rede, à medida que percorre a ferramenta. Esta teia atua como um mecanismo de transporte. Os pinos piloto com ponta de bala engatam nos furos pré-perfurados na tira para garantir o alinhamento absoluto antes que os punções atinjam o material. Na estação final, um punção separa a peça completa da tira de suporte. As matrizes progressivas permitem uma produção rápida e autônoma, executando centenas de golpes por minuto, mas exigem engenharia extensiva para gerenciar o layout das tiras, o tempo do elevador e a eliminação de sucata.
Você não pode selecionar um dado baseado apenas na geometria. As equipes de compras e engenharia devem realizar uma análise comparativa entre critérios críticos de tomada de decisão. O equilíbrio dessas dimensões garante que as ferramentas escolhidas estejam alinhadas às realidades do chão de fábrica e às restrições de capital.
O volume determina sua estratégia de ferramentas. Você deve analisar os pontos de interrupção de volume para determinar quando o custo de mão de obra da estampagem de estágio único excede a amortização de uma matriz progressiva. As matrizes de estágio único dominam as execuções de baixo volume, normalmente abaixo de 10.000 unidades. Nesse volume, o trabalho manual necessário para mover as peças entre as prensas permanece matematicamente viável em comparação com um enorme investimento em ferramentas.
As matrizes compostas e combinadas se adaptam perfeitamente à produção de médio volume, geralmente abrangendo de 10.000 a 50.000 unidades. Oferecem um meio-termo, reduzindo a mão-de-obra sem exigir despesas de capital maciças. As matrizes progressivas tornam-se as favoritas matemáticas quando os volumes excedem 100.000 unidades. A alta velocidade e a natureza automatizada da estampagem progressiva diluem rapidamente o investimento inicial em engenharia em uma enorme contagem de unidades, reduzindo o custo por peça para frações de centavo.
A geometria influencia fortemente a seleção da matriz. As matrizes progressivas lidam com geometrias 3D complexas, curvas múltiplas e desenhos rasos com facilidade. O layout de múltiplas estações permite que os engenheiros desdobrem curvas complexas em etapas sequenciais e gerenciáveis. No entanto, a tira de suporte pode esticar-se ligeiramente à medida que se move entre as estações, o que pode introduzir pequenas variações de tolerância em locais de furos com tolerância restrita.
As matrizes compostas oferecem planicidade e concentricidade superiores. Como a ferramenta corta todos os recursos simultaneamente enquanto fixa firmemente o material, a peça não pode se deslocar. Isto elimina a distorção do material frequentemente vista em configurações progressivas. Se a sua impressão exige tolerâncias rigorosas de recursos internos e externos em um plano plano, as ferramentas compostas sempre superam as ferramentas progressivas.
Você deve decompor as despesas de capital iniciais em relação às despesas operacionais de longo prazo. As matrizes progressivas acarretam custos significativos. Eles exigem usinagem CNC complexa, trabalho de eletroerosão a fio, pinos piloto precisos, elevadores e integração de sensores na matriz para evitar acidentes catastróficos. Essa complexidade aumenta o investimento inicial e requer aços para ferramentas de alta qualidade, como D2 ou pastilhas de metal duro para áreas de alto desgaste.
Matrizes compostas e de estágio único oferecem simplicidade. Eles exigem menos componentes usinados e não possuem os intrincados mecanismos de alimentação de tiras das ferramentas progressivas. Essa simplicidade se traduz diretamente na velocidade de lançamento no mercado. As matrizes compostas são significativamente mais rápidas de projetar e construir do que as matrizes progressivas, reduzindo drasticamente os prazos de entrega iniciais e permitindo o lançamento de produtos mais rapidamente.
Os prazos de engenharia e fabricação variam enormemente entre os tipos de matrizes. Uma matriz de dobra simples de estágio único pode levar duas semanas para ser fabricada. Uma matriz progressiva complexa com vinte estações pode exigir meses de projeto, usinagem, montagem e fases de teste. Você deve levar em consideração esses prazos de entrega em seu cronograma de lançamento de produto para evitar a perda de janelas de mercado.
Os riscos de manutenção também aumentam com a complexidade. As matrizes progressivas exigem fabricantes especializados de ferramentas e matrizes para afiação de rotina, calibração de sensores e ajustes de tempo. Um único punção quebrado ou uma peça puxada em uma matriz progressiva interrompe toda a linha de produção e pode quebrar o bloco da matriz. As matrizes de estágio único e compostas são geralmente mais fáceis e baratas de manter, exigindo mão de obra menos especializada para manutenção de rotina.
As matrizes de estágio único desempenham um papel distinto e vital na fabricação. Você deve especificar ferramentas de estágio único ao enfrentar um orçamento inicial baixo, um ciclo de vida curto do produto ou uma demanda de mercado altamente incerta. Eles também continuam sendo a única opção viável para peças extremamente grandes ou espessas que excedem a capacidade de tonelagem das bases de prensas progressivas.
A implementação de matrizes de estágio único acarreta riscos específicos na área de produção. Você enfrenta uma grande dependência da mão de obra do operador para carregar, movimentar e descarregar a prensa. Essa intervenção manual resulta em um rendimento mais lento. Além disso, o reposicionamento manual da peça bruta para operações secundárias aumenta o risco de variação entre peças. Erro humano durante o carregamento pode facilmente empurrar o local de um furo para fora da tolerância ou resultar em uma peça bruta descartada.
Para mitigar esses riscos, utilize estrategicamente matrizes de estágio único para testes iniciais de mercado. Crie ferramentas simples para validar o design do seu produto e avaliar a demanda do cliente. Depois que os volumes de pedidos se estabilizarem e ditarem uma produção mais rápida, você poderá executar uma transição planejada para ferramentas progressivas. Esta abordagem faseada protege o seu capital durante a fase mais arriscada do lançamento do produto.
Projete acessórios de agrupamento simples para ajudar os operadores a localizar peças brutas com rapidez e precisão.
Implemente cortinas de luz e amarrações bimanuais para garantir a segurança do operador durante o carregamento manual.
Use sapatas padronizadas para permitir trocas rápidas entre diferentes operações de estágio único na mesma prensa.
Monitore de perto as taxas de refugo, pois o manuseio manual geralmente leva a taxas de defeitos mais altas do que a alimentação automatizada.
As matrizes compostas dominam nichos específicos na estamparia de metais. Especifique uma matriz composta quando houver alta demanda por peças planas que exijam tolerâncias rígidas de recursos internos e externos. As aplicações comuns incluem estatores elétricos, rotores de motores e arruelas de precisão. Essas peças exigem concentricidade absoluta que o corte sequencial em uma matriz progressiva luta para conseguir.
O valor principal de uma matriz composta reside na sua ação de corte simultânea. Elimina completamente o problema progressivo da matriz de "caminhar" ou esticar o material entre as estações. Como o punção e a matriz mantêm o material perfeitamente plano durante o cisalhamento, as peças resultantes apresentam planicidade excepcional. Além disso, estas matrizes são menos dispendiosas e mais rápidas de construir do que as suas contrapartes progressivas.
No entanto, as matrizes compostas têm limitações estritas. Eles não podem acomodar operações significativas de dobra, conformação ou trefilação. A arquitetura de ferramentas concentra-se inteiramente no cisalhamento. Além disso, a remoção de sucata às vezes pode ser mais lenta. O mecanismo de extração deve ejetar a peça e o resíduo antes do início do próximo ciclo, o que pode limitar o máximo de golpes por minuto em comparação com o fluxo contínuo de uma matriz progressiva.
Recurso | Matriz composta | Morrer progressivo |
|---|---|---|
Controle de Concentricidade | Excepcional (corte simultâneo) | Moderado (Sujeito a alongamento de tira) |
Planicidade da peça | Superior (fixado durante cisalhamento) | Bom (pode exigir estações de nivelamento) |
Velocidade de produção | Médio (Limitado por ejeção por nocaute) | Muito alto (fluxo contínuo de tiras) |
Custo de ferramentas | Moderado | Alto a muito alto |
Capacidade de formação | Nenhum a Mínimo (somente gravação em relevo) | Extenso (curvas, empates, cunhagem) |
As matrizes progressivas representam o auge da eficiência da fabricação de grandes volumes. Você especifica ferramentas progressivas para peças multifuncionais e de alto volume que exigem execuções de produção automatizadas e autônomas. Quando você precisa de milhões de suportes, terminais ou clipes idênticos com intervenção mínima de mão de obra, a estampagem progressiva é a resposta definitiva.
A proposta de valor das ferramentas progressivas centra-se em reduções drásticas no custo por peça. Ao integrar diversas operações – cunhagem, puncionamento, dobra e rosqueamento – em um processo contínuo, você elimina o manuseio secundário. A prensa funciona continuamente, cuspindo peças acabadas no final do curso. Essa automação maximiza o rendimento e minimiza as despesas diretas com mão de obra.
Os riscos de implementação envolvem custos iniciais elevados e prazos de concepção mais longos. As matrizes progressivas exigem revisões rigorosas de Design for Manufacturability (DFM). Você deve garantir que a faixa de suporte possa suportar fisicamente a peça em todas as estações sem empenar ou rasgar. Além disso, essas ferramentas são altamente vulneráveis a colisões catastróficas se o material for alimentado incorretamente ou se uma protuberância retornar à superfície da matriz.
As estratégias de mitigação concentram-se no controle rigoroso do processo e na integração de sensores. Você deve proteger a ferramenta contra destruição durante uma corrida em alta velocidade.
Instale sensores de proximidade para verificar se a tira avançou a distância correta antes que o aríete desça.
Utilize sensores acústicos para detectar o som de uma bala puxada ou de um soco quebrado.
Implemente cronogramas rigorosos de manutenção preventiva para manter os punções afiados e os elevadores funcionando sem problemas.
Projete pinos piloto robustos com ângulos de entrada adequados para garantir o registro absoluto da tira.
Use empurradores com mola para manter a tira registrada contra o trilho-guia traseiro.
Ao avaliar ferramentas, você deve compreender as condições limite onde as matrizes padrão falham. Você deve diferenciar matrizes de transferência e ferramentas especializadas de estampagem profunda para completar o cenário de avaliação de peças complexas. Essas alternativas surgem quando as matrizes progressivas ou compostas não conseguem manipular fisicamente o material conforme exigido pela impressão.
As matrizes de transferência tornam-se necessárias quando uma peça é muito grande para uma tira progressiva. Se a geometria exigir estampagem profunda especializada, o fluxo severo de material esticaria e quebraria uma alma de suporte padrão. Em uma configuração de matriz de transferência, a estação inicial libera a peça completamente da bobina. Dedos mecânicos, muitas vezes operando em um sistema servo de três eixos, agarram fisicamente a parte livre e a movem entre estações discretas.
Esta abordagem elimina as restrições da rede transportadora. O material pode fluir livremente em cavidades profundas sem rasgar a tira circundante. As matrizes de transferência também otimizam o uso do material, pois você não desperdiça metal em uma tira transportadora contínua. Embora mais lentos que as matrizes progressivas, os sistemas de transferência proporcionam a liberdade necessária para fabricar componentes grandes e profundamente formados, como cárteres de óleo automotivo, carcaças de eletrodomésticos ou suportes estruturais para serviços pesados.
As equipes de compras e engenharia precisam de uma abordagem padronizada para a seleção de ferramentas. Suposições levam a orçamentos estourados, tolerâncias perdidas e impressoras quebradas. Siga esta metodologia passo a passo para alinhar o design da sua peça com a arquitetura correta da matriz.
Defina a Geometria: Analise a impressão da peça. A peça possui dobras, flanges ou rebaixamentos profundos? Se sim, elimine imediatamente as matrizes compostas de consideração. Você deve então avaliar matrizes combinadas, progressivas ou de transferência com base na severidade das operações de conformação.
Calcule o ponto de equilíbrio: modele os custos de mão de obra e de tempo de ciclo da estampagem de estágio único em relação ao custo de ferramentas e ao tempo de construção da estampagem progressiva. Determine o limite exato de volume onde a velocidade automatizada de uma matriz progressiva compensa seu custo inicial de construção mais alto.
Avalie as restrições da prensa: verifique o tamanho da base da prensa disponível, a tonelagem máxima e as capacidades do equipamento de alimentação. Uma matriz progressiva massiva requer uma base de prensa grande e equipamento de manuseio de bobinas resistente. Certifique-se de que sua instalação possa acomodar fisicamente as ferramentas escolhidas.
Revise a utilização do material: calcule a taxa de refugo para cada tipo de matriz. As matrizes progressivas desperdiçam material na banda transportadora, enquanto as matrizes de estágio único e de transferência podem aninhar os blanks de maneira mais apertada. Para materiais caros como cobre ou titânio, a economia de material pode justificar um tipo de matriz mais lento.
Execute uma revisão do DFM: contrate um engenheiro de ferramentas no início do processo. Otimize o design da peça para o tipo de matriz escolhido. Pequenas alterações nos raios dos cantos ou na colocação dos furos podem melhorar drasticamente o fluxo do material, minimizar o desperdício e reduzir o desgaste prematuro da ferramenta.
Execute as seguintes ações para finalizar sua estratégia de ferramentas e proteger sua produção:
Conduza uma revisão formal do DFM com sua equipe de engenharia para identificar recursos que complicam desnecessariamente a arquitetura de ferramentas.
Execute um cálculo de ponto de equilíbrio comparando as taxas de mão de obra de estágio único com a amortização progressiva de ferramentas para garantir que sua aplicação de capital corresponda à sua previsão de produção.
Verifique o tamanho da base de prensagem disponível, a tonelagem máxima e as capacidades do equipamento de alimentação antes de assinar o projeto final da matriz.
Estabeleça cronogramas rigorosos de manutenção preventiva e planos de integração de sensores para proteger matrizes progressivas de alto valor contra acidentes catastróficos.

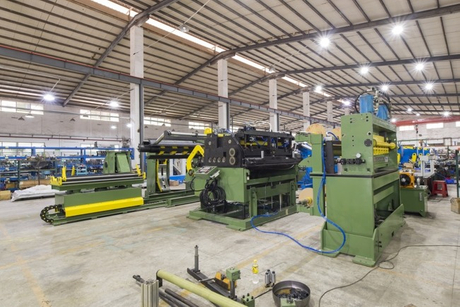

Para fabricantes que buscam melhorar a eficiência da estampagem e selecionar ferramentas adequadas para diferentes requisitos de produção, a Kinglan fornece equipamentos e soluções de estampagem de metal projetados para dar suporte a uma ampla gama de aplicações de fabricação industrial. Com foco na eficiência da produção, confiabilidade do equipamento e necessidades práticas de fabricação, a Kinglan ajuda os clientes a construir operações de estampagem de metal mais eficientes e confiáveis.
R: As categorias primárias incluem matrizes de estágio único (realizando uma operação por curso), matrizes compostas (realizando vários cortes simultaneamente em uma peça plana), matrizes combinadas (cortando e conformando em um único golpe) e matrizes progressivas (movendo uma tira contínua através de múltiplas estações sequenciais).
R: Você escolhe uma matriz composta ao fabricar peças planas que exigem concentricidade perfeita e planicidade extrema, como arruelas. Como o material é firmemente preso durante o corte simultâneo, ele não estica nem distorce, o que pode acontecer quando uma tira se move através de uma matriz progressiva.
R: Embora sejam altamente dependentes da complexidade da peça, as matrizes progressivas normalmente se tornam viáveis em volumes superiores a 100.000 unidades. Neste limite, as economias geradas pela produção automatizada e de alta velocidade compensam os significativos custos iniciais de engenharia e usinagem necessários para construir a ferramenta multiestações.
R: Sim, mas não de uma só vez. A produção de uma peça complexa com ferramentas de estágio único requer a construção de diversas matrizes separadas. Um operador deve mover manualmente a peça bruta de uma prensa de corte para uma prensa de perfuração e, finalmente, para uma prensa de dobra, o que aumenta significativamente o tempo de trabalho.
R: Uma matriz de transferência é usada para peças muito grandes ou complexas para uma faixa de suporte progressiva. A primeira estação corta a peça completamente livre. Os dedos mecânicos transferem fisicamente a peça solta entre as estações de conformação subsequentes, tornando-a ideal para aplicações de estampagem profunda.
R: A rede transportadora é a tira contínua de material não cortado que mantém as peças individuais unidas à medida que avançam pela matriz. Ele atua como um mecanismo de transporte, permitindo que os pinos piloto alinhem o material com precisão em cada estação antes que o punção de corte final separe a peça acabada.
