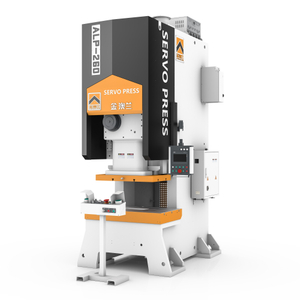

Linha de produção molde do alimentador automático da imprensa do poder do CNC do anel do Pall do metal

CARACTERÍSTICAS DOS EQUIPAMENTOS DA SÉRIE ALP

1, pequena variação na altura da matriz, pequeno desvio do centro dinâmico;A vida útil do molde aumentou significativamente;A deformação da estampagem é pequena;Menor ruído de corte durante o apagamento.
2, realização de trabalho de alta precisão, baixo ruído e operação conveniente.
3, trilho de guia hexagonal de bloqueio fixo;Corpo de alta rigidez;Pequena lacuna de folga abrangente.

Modelo:
ALP-60
Marca do Produto:
KINGLAN

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

PERFIL DE COMPANHIA

微信截图_20240311140124

Nossa empresa é uma empresa nacional de alta tecnologia, a empresa piloto nacional do progresso tecnológico, a empresa de crédito de nível AAA, etc. Passamos a certificação do sistema de qualidade ISO9001 em 2010 e conquistamos o direito de autoexportação em 2012.

Capacidade da linha de estampagem 25 toneladas - 2.400 toneladas

Nossa fábrica cobre uma área de 100.000 metros quadrados, incluindo 30.000 metros quadrados de planta de montagem de mainframe, a altura da planta de 35 metros, o guindaste de 400 toneladas.Possuímos equipamentos avançados de corte automatizado, soldagem, forno, jateamento de areia, jateamento, equipamentos de usinagem, equipamentos de pintura e equipamentos de teste perfeitos.

Equipe Profissional

Nossa empresa conta com um bom ambiente de gestão e profissionais altamente qualificados.Contamos com vários profissionais com vasta experiência.

Serviço de alta qualidade

Dependendo da virtude da excelência, unidade e equipe de talentos inovadores, nos dedicamos a oferecer aos clientes produtos de excelência e bom atendimento.

PARÂMETROS BÁSICOS DA SÉRIE ALP

Modelo	unidade	ALP-25		ALP-35		ALP-45		ALP-60		ALP-80		ALP-110		ALP-160		ALP-200		ALP-260		ALP-315
Tipo	Tonelada	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V型	H型
AVC	milímetros	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150
Curso por minuto	SPM	60-140	130-200	40-120	110-180	40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-40	40-50
Ponto Nominal de Tonelagem	milímetros	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	7	3.5
Altura da matriz (DH)	milímetros	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550
Ajuste de slide	milímetros	50		55		60		75		80		80		100		110		120		120
Área de slides	milímetros	47022050		52025050		56030060		70036070		77042070		91047080		99055090		113063090		1130700100		1200800100
Área de reforço	milímetros	68030070		80040070		85044080		90050080		100055090		1150600110		1250800140		1400*		1500840180		1700950180
Diâmetro do furo da haste	milímetros	Φ38		Φ38		Φ38		Φ50		Φ50		Φ50		Φ65		Φ65		Φ65		Φ70
Motor principal	KW*P	2,2*4		2,2*4		3,7*4		5,5*4		7,5*4		11*4		15*4		18,5*4		22*4		30*4
Estrutura de ajuste de slide	milímetros	Operação manual								Condução elétrica
Pressão de ar necessária	kgf/cm2	5-6		5-6		5-6		5-6		5-6		5-6		5-6		5-6		5-6		5-6
Precisão de imprensa		CNS(JIS)1classe
Pressione Dimensão (LWH)	milímetros	13909202125		14509002300		165010402390		167010902750		182013283005		197014583218		228515593610		246517904058		258519454433		290019504600
Almofada de matriz (opcional)		—		Uma placa um cilindro		Uma placa um cilindro		Uma placa um cilindro		Uma placa um cilindro		Uma placa um cilindro		Uma placa um cilindro		Uma placa um cilindro		Uma placa um cilindro		Uma placa um cilindro
Capacidade	Tonelada	—		2.3		2.3		3.6		3.6		6.3		10		14		14		14
Comprimento do curso	milímetros	—		50		50		70		70		80		80		100		100		100
Área de Almofada	milímetros	—		300*230		300*230		350*300		450*310		500*350		650*420		710*480		810*480		810*480

ACESSÓRIOS

ACESSÓRIOS PADRÃO		Sistema elétrico de lubrificação com graxa
Dispositivo de proteção contra sobrecarga hidráulica	S	Dispositivo pneumático de cusão	O
Sistema de lubrificação manual com graxa	S	Dispositivo de troca rápida de matriz (elevador de matriz, braço de braçadeira e matriz)	O
Inversor	S	Dispositivo de extração deslizante	O
Dispositivo de ajuste manual de deslizamento (ALP-60 e abaixo)	S	Almofada antivibração	O
Dispositivo elétrico de ajuste deslizante (ALP-80 e superior)	S	Dispositivo de segurança fotoelétrico	O
Indicador Mecânico de Altura da Matriz (ALP-60 e abaixo)	S	Alimentador	O
Indicador elétrico de altura da matriz (ALP-80 e superior)	S	Desbobinador	O
Dispositivo de balanceamento deslizante e de matriz	S	Nivelador	O
Interruptor de came rotativo	S	Braço de transferência	O
Conector de fonte de ar	S	Extremidade do eixo de alimentação frontal (ALP-80 e superior)	O
Dispositivo de proteção contra sobrecarga	S	Extremidade do eixo de alimentação esquerda (direita)	O
Caixa de ferramentas	S
Contador pré-cortado	S
Contador predefinido	S
Tomada de detecção de alimentação incorreta	S
Fonte de energia	S
Extremidade do eixo de alimentação frontal (ALP-60 e abaixo)	S
A luz da sala	S

CURVA DE CURSO

TAMANHO FÍSICO

Especificações	ALP-25		ALP-35		ALP-45		ALP-60		ALP-80		ALP-110		ALP-160		ALP-200		ALP-260		ALP-315
Modelo	v	H	v	H	v	H	v	H	v	H	v	H	v	H	v	H	v	H	v	H
AA	840		900		950		1000		1170		1290		1390		1680		1850		1800
AB	700		800		790		860		980		1100		1200		1400		1560		1600
AC	368		500		550		600		690		800		870		980		1050		1000
DE ANÚNCIOS	680		800		850		900		1000		1150		1250		1400		1500		1700
EA	408		488		502		526		544		616		600		800		900		1000
AF	470		520		560		700		770		910		990		1130		1130		1200
AG	540		620		670		720		780		920		990		1150		1280		1390
AH	920		900		1040		1090		1328		1458		1559		1790		1945		1950
BA	1150		1200		1400		1420		1595		1720		2070		2250		2360		2690
BB	910		1050		1250		1220		1295		1320		1770		1840		2090		2330
AC	1390		1450		1650		1670		1820		1970		2285		2465		2585		2900
HA	715		702		702		700		732		711		752		826		802		780
HB	795		790		790		785		830		830		900		995		1030		1000
HC	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550
alta definição	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150
ELE	2125		2300		2390		2750		3005		3218		3610		4058		4433		4600
AF	/		/		/		/		1505		1489		1619		1650		1670		1540
ΦH	Φ18		Φ18		Φ23		Φ23		Φ28		Φ28		Φ35		Φ33		Φ40		Φ40
