A aquisição de uma prensa elétrica representa um gasto de capital de alto risco, onde a precisão determina a lucratividade. A especificação excessiva do equipamento desperdiça o orçamento alocado e aumenta os requisitos das instalações, enquanto a especificação insuficiente destrói ferramentas caras, produz taxas de refugo inaceitáveis e, em última análise, interrompe a produção. Os ambientes de fabricação exigem equipamentos que se alinhem perfeitamente com parâmetros operacionais específicos.
Adequar as capacidades da impressora às necessidades de produção envolve muito mais do que simplesmente observar a tonelagem. Os gerentes de produção e engenheiros de fabricação devem avaliar uma matriz complexa de variáveis, incluindo rigidez da estrutura, velocidade de deslizamento, arquitetura de acionamento e características do material, como calibre e resistência à tração. Tratar o tamanho da impressora como a única métrica de decisão leva inevitavelmente a falhas catastróficas do equipamento ou a graves gargalos operacionais.
Esta estrutura de avaliação fornece uma abordagem sistemática para alinhar os requisitos de estampagem de chapas metálicas com a arquitetura correta da máquina. Ao analisar o comportamento dos materiais, os volumes de produção e as restrições das instalações, as equipes de engenharia podem especificar equipamentos que garantam a qualidade consistente das peças e maximizem a longevidade das ferramentas.
Índice
A tonelagem é uma linha de base, não uma conclusão: o cálculo da capacidade necessária do punção deve levar em conta a resistência ao cisalhamento do material, o perímetro da peça e uma margem de segurança de 20% para evitar desgaste prematuro da prensa.
O tipo de acionamento determina a aplicação: as prensas mecânicas dominam o corte em alta velocidade, enquanto as prensas hidráulicas fornecem a força sustentada necessária para a estampagem profunda.
A rigidez da estrutura afeta a vida útil da ferramenta: As estruturas laterais retas oferecem resistência à deflexão superior em comparação com as estruturas C, reduzindo diretamente os custos de manutenção da matriz em aplicações de alta tolerância.
A economia de longo prazo vai além da máquina: os requisitos de fundação da instalação, a compatibilidade da automação e os perfis de consumo de energia influenciam fortemente o ROI de longo prazo.
A seleção do equipamento adequado começa com uma análise rigorosa das peças que se pretende fabricar. Cada característica da matéria-prima e do componente acabado influencia fortemente as especificações mecânicas exigidas do equipamento de estampagem. Você não pode especificar uma máquina sem primeiro entender exatamente o que ela irá atingir, com que rapidez ela precisa para atingi-la e quais tolerâncias a peça final deve ter.
As propriedades físicas do metal determinam a força básica necessária para deformá-lo ou cisalhar. Diferentes materiais exibem resistências ao cisalhamento e ao escoamento muito diferentes. A estampagem de aço-carbono comercial padrão de 1,8 mm requer um perfil de força previsível. No entanto, a tentativa de processar aço avançado de alta resistência (AHSS) de 1,8 mm ou ligas bifásicas exige uma tonelagem significativamente maior e uma rigidez estrutural maciça para superar a extrema resistência do material à deformação.
O alumínio apresenta um conjunto de desafios completamente diferente. Embora seja mais macio e exija menos tonelagem bruta, o alumínio é propenso a escoriações e rasgos durante as operações de conformação. Freqüentemente, são necessários perfis de curso especializados e controle preciso da velocidade do deslizamento para permitir que o material flua adequadamente na cavidade da matriz. As equipes de engenharia devem documentar a espessura máxima do material, a resistência máxima à tração e a resistência máxima ao cisalhamento para todas as execuções de produção atuais e futuras antes de avaliar qualquer maquinário.
Tipo de material | Força de rendimento típica (MPa) | Características de formação | Impacto dos requisitos de imprensa |
|---|---|---|---|
Aço macio comercial | 150 - 250 | Fluxo altamente dúctil e previsível | Tonelagem padrão e rigidez da estrutura suficientes. |
Ligas de alumínio (por exemplo, 6061) | 275 - 300 | Propenso a escoriações, requer lubrificação | Requer controle preciso de velocidade para evitar rasgos. |
Aço Avançado de Alta Resistência (AHSS) | 500 - 1000+ | Alto retorno elástico, extrema resistência | Exige alta tonelagem, estruturas laterais retas rígidas e absorção de choque. |
Aço inoxidável (por exemplo, 304) | 215 - 505 | Endurece rapidamente durante a conformação | Requer força sustentada e velocidades de desenho mais lentas. |
Os requisitos de rendimento estabelecem a velocidade operacional necessária, medida em Strokes Per Minute (SPM). As execuções personalizadas de baixo volume priorizam trocas rápidas de matrizes, áreas de leito acessíveis e flexibilidade de configuração em vez da velocidade bruta. Por outro lado, a produção contínua de alto volume exige equipamentos otimizados para ciclos rápidos e ininterruptos e alimentação automatizada de material.
Operações pesadas de conformação e estampagem profunda exigem velocidades mais lentas, normalmente variando de 10 a 18 SPM. Esta velocidade mais lenta permite que o material tenha tempo suficiente para esticar e fluir sobre o punção sem fraturar. As operações padrão de supressão de alta velocidade geralmente ocorrem entre 125 e 250 SPM. Para aplicações de blanking de ultra-alta velocidade, como estampagem de laminações de motores elétricos, equipamentos especializados podem atingir até 1.800 SPM. Operar uma máquina constantemente em seu SPM máximo absoluto degradará os sistemas de embreagem e freio prematuramente, portanto, os engenheiros normalmente especificam uma máquina capaz de velocidades 20% mais altas do que a taxa de produção alvo.
A operação de metalurgia pretendida restringe as opções do seu equipamento. As operações de corte e perfuração envolvem o cisalhamento do metal. Isto requer uma força repentina e de alto impacto exatamente na parte inferior do curso. A cunhagem requer uma força enorme em uma distância muito curta para comprimir o metal em um formato específico, exigindo extrema rigidez da estrutura para evitar que a prensa pare.
A estampagem profunda requer pressão sustentada e uniforme ao longo de um longo curso para puxar o metal para dentro da cavidade da matriz sem enrugar ou rasgar as paredes laterais. A estampagem progressiva, onde uma tira de metal passa por múltiplas estações em um único bloco de matriz, requer precisão excepcional. A máquina deve manter o alinhamento perfeito em todas as estações simultaneamente, necessitando de estruturas altamente rígidas e integração precisa do tempo de alimentação.
As tolerâncias das peças acabadas determinam diretamente a precisão necessária do equipamento. Requisitos rigorosos de precisão exigem estruturas altamente rígidas que resistam à deflexão sob carga. Quando uma estrutura desvia, o punção e a matriz perdem o alinhamento. Mesmo um desalinhamento de alguns milésimos de polegada leva a peças fora da tolerância, desgaste acelerado da matriz e desperdício excessivo.
Aplicações de alta precisão exigem sistemas avançados de guiamento de deslizamento. Chaves padrão de quatro pontos podem ser suficientes para corte básico, mas matrizes progressivas de tolerância restrita exigem sistemas de guia de chaveta de oito pontos para manter um paralelismo estrito entre a corrediça e a base durante todo o curso. A estampagem de metal econômica depende da minimização de sucata e da extensão dos intervalos de manutenção da matriz, ambos os quais dependem fortemente da precisão e rigidez inerentes da máquina escolhida.

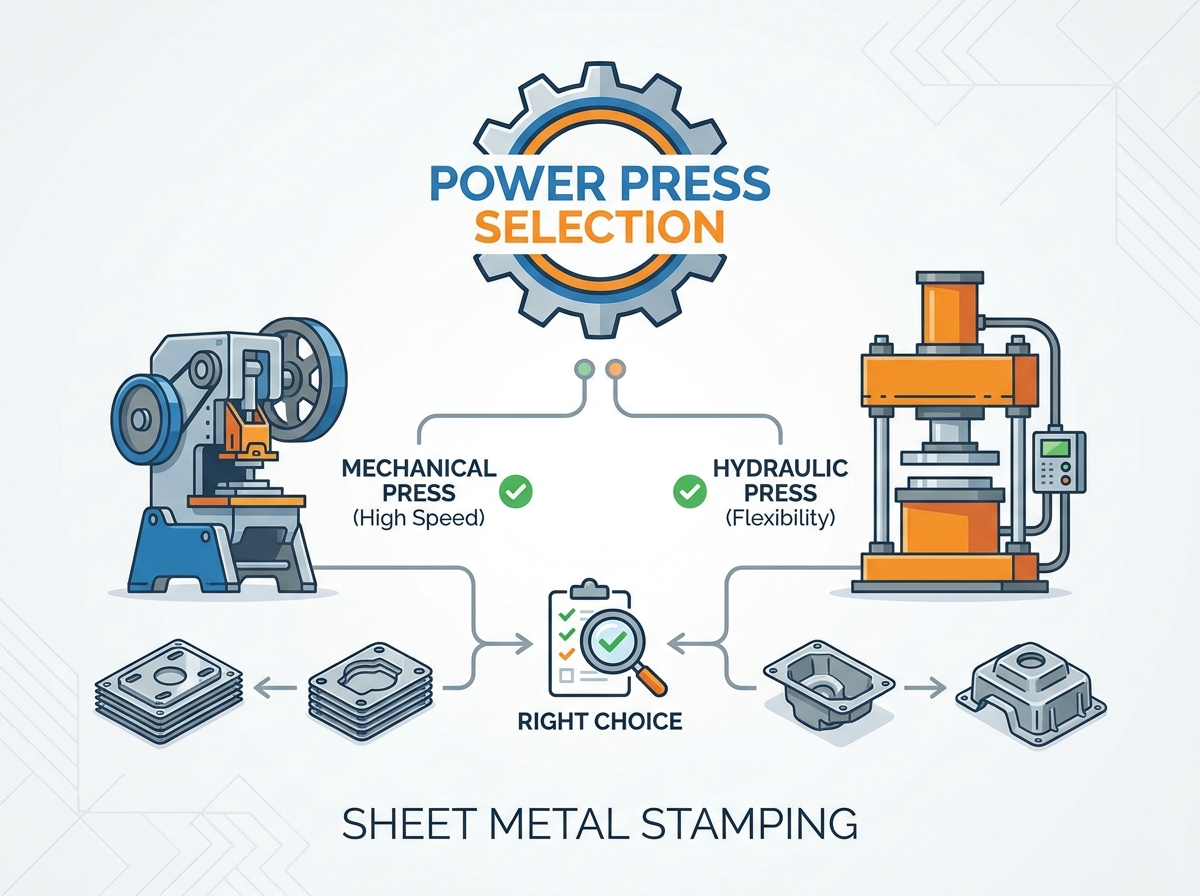

O sistema de acionamento determina como a energia é armazenada, transmitida e aplicada à peça de trabalho. Compreender a mecânica de cada tipo de acionamento é essencial para adequar a máquina às demandas específicas de suas operações de estampagem. A seleção da arquitetura de drive errada garante gargalos de produção e falhas prematuras do equipamento.
Os sistemas mecânicos utilizam um motor elétrico para girar um volante grande e pesado, armazenando energia cinética. Quando o operador ou sistema de automação inicia um curso, uma embreagem pneumática ou hidráulica é acionada, conectando o volante giratório a um virabrequim ou eixo excêntrico. Este eixo converte o movimento rotativo no movimento linear para cima e para baixo do slide. Um freio reforçado interrompe o deslizamento no topo do curso quando a embreagem é desengatada.
Essas máquinas dominam as operações de corte em alta velocidade, conformação superficial e matrizes progressivas devido aos seus tempos de ciclo rápidos e fornecimento confiável de energia. As capacidades padrão normalmente variam entre 30 e 600 toneladas. A principal limitação de um acionamento mecânico é que a força nominal máxima só está disponível próximo ao ponto morto inferior (BDC) do curso. Se a sua operação exigir grande tonelagem no alto do curso, uma prensa mecânica irá parar. Além disso, o comprimento do curso é fixo e a velocidade de deslizamento não pode ser ajustada no meio do curso.
Os sistemas hidráulicos geram força usando a pressão do fluido. Um motor elétrico aciona uma bomba hidráulica, que força o óleo pressurizado para grandes cilindros superiores. A pressão contra os pistões do cilindro impulsiona a corrediça para baixo. As válvulas proporcionais direcionais controlam o fluxo do fluido, determinando a direção e a velocidade exatas do curso.
Esses sistemas são excelentes em estampagem profunda, conformação complexa e aplicações que exigem tonelagem total e máxima em todo o comprimento do curso. Como a força é gerada pela pressão do fluido e não por uma ligação mecânica, o comprimento do curso é totalmente ajustável e a prensa não pode ser sobrecarregada mecanicamente. No entanto, as máquinas hidráulicas geralmente operam com SPM mais lento em comparação com suas contrapartes mecânicas. Eles também apresentam potencial para vazamentos de fluidos, exigem trocadores de calor para manter o óleo resfriado e exigem manutenção diligente de bombas, válvulas e vedações.
A tecnologia servo substitui o tradicional volante, embreagem e freio por um servo motor de acionamento direto de alto torque conectado diretamente ao eixo de transmissão. Essa arquitetura fornece controle absoluto sobre a posição, velocidade e força do deslizamento em cada fração de milímetro durante o curso.
Os sistemas servo são ideais para conformação de alta precisão, processamento de materiais complexos como AHSS e aplicações que exigem velocidade de deslizamento variável. Os operadores podem programar perfis de curso complexos. Por exemplo, a corrediça pode aproximar-se rapidamente do material, desacelerar drasticamente durante a fase de formação real para evitar rasgos, permanecer na parte inferior para reduzir o retorno elástico do material e depois retrair-se rapidamente. Eles também podem operar no modo pêndulo, realizando movimentos curtos sem retornar ao ponto morto superior, o que aumenta enormemente o SPM para conformação superficial. A principal limitação é o gasto de capital inicial significativamente maior e a necessidade de pessoal de manutenção especializado e treinado em servoeletrônica avançada.
A avaliação de configurações específicas de máquinas requer a tradução de seus critérios de produção em especificações mecânicas. Isto envolve cálculos precisos, uma compreensão completa dos princípios de engenharia estrutural e uma avaliação realista do seu inventário de ferramentas.
Determinar a força exata necessária para cisalhar ou formar uma peça evita falhas catastróficas do equipamento. Adivinhar a tonelagem com base em trabalhos anteriores é um caminho rápido para virabrequins quebrados e matrizes quebradas. Para operações de corte e estampagem, a fórmula padrão para calcular a força necessária é simples: Perímetro do corte × Espessura do material × Resistência ao cisalhamento do material.
No entanto, este cálculo de linha de base é insuficiente para especificar uma pressão potente . Os engenheiros devem levar em consideração a força de decapagem. Quando o punção atravessa o metal, o material segura o punção com firmeza. A força necessária para puxar o punção para fora do material normalmente adiciona de 10% a 20% à tonelagem total necessária. Além disso, a aplicação de um fator de segurança padrão de 20% a 30% garante que a máquina opere confortavelmente dentro dos seus limites, evitando tensão do motor e fadiga estrutural.
Outro fator crítico é a “tonelagem reversa” ou choque instantâneo. Quando um punção rompe um material de alta resistência durante uma operação pesada de corte, a liberação repentina de energia armazenada envia uma onda de choque violenta de volta através do ferrolho e da estrutura. A tonelagem reversa excessiva destrói rolamentos, racha estruturas e quebra ferramentas de metal duro. Especificar uma máquina com massa adequada, tirantes resistentes e capacidades específicas de absorção de choque mitiga essa força destrutiva.
A estrutura estrutural deve suportar forças maciças e repetidas sem dobrar ou torcer. As duas arquiteturas de quadro principais oferecem vantagens distintas e compromissos severos, dependendo das suas prioridades operacionais.
As máquinas com estrutura C apresentam uma estrutura em formato da letra “C”, deixando a frente e ambos os lados completamente abertos. Esse design oferece excelente acesso em três lados para alimentação manual, fácil troca de matrizes e acomoda peças largas ou de formato estranho que se estendem além da base. Eles também exigem uma área menor no chão de fábrica, o que os torna ideais para instalações lotadas.
A compensação crítica é a deflexão angular. Sob cargas pesadas, a frente aberta do "C" tende a se abrir ligeiramente - um fenômeno conhecido no chão de fábrica como "bocejo". Mesmo alguns milésimos de polegada de bocejo desferem o soco e morrem fora de alinhamento. Esse desalinhamento acelera o desgaste da matriz, causa rebarbas nas peças acabadas e compromete gravemente os requisitos de precisão em aplicações de alta tolerância. As estruturas C são mais adequadas para tonelagem mais leve, blanks com carga central e conformação superficial.
As armações laterais retas consistem em uma cama pesada, uma coroa superior e dois montantes laterais verticais, formando um formato de “O” fechado. Quatro enormes tirantes de aço percorrem verticalmente todo o conjunto. Durante a instalação, esses tirantes são aquecidos e as porcas são apertadas. À medida que as hastes esfriam e contraem, elas colocam toda a estrutura sob forte compressão. Este sistema de suporte pré-carregado de quatro pilares praticamente elimina a deflexão angular.
As máquinas de lado reto mantêm um paralelismo estrito entre a corrediça e a base, mesmo sob carga máxima descentralizada. Eles são absolutamente essenciais para aplicações de alta tonelagem, operações de matrizes progressivas e qualquer processo que exija extrema precisão. As compensações incluem acesso restrito à área de ferramentas (normalmente limitada às janelas dianteiras e traseiras) e uma área física significativamente maior.
As dimensões físicas determinam se uma matriz específica caberá e funcionará na máquina. Ignorar essas dimensões durante a fase de especificação torna o equipamento inútil para o ferramental existente.
O comprimento do curso é a distância total que o slide percorre do ponto morto superior (TDC) ao ponto morto inferior (BDC). O curso deve ser longo o suficiente para ultrapassar a profundidade da peça formada e fornecer espaço suficiente para a ejeção automatizada da peça e alimentação do material. Se o curso for muito curto, a peça não poderá ser removida da matriz.
A altura de fechamento é a distância do topo da base até a parte inferior do escorregador quando o curso está em BDC e o ajuste do escorregador está totalmente para cima. Esta dimensão determina a altura máxima do bloco de matriz que pode ser instalado. Os engenheiros devem verificar a compatibilidade do espaço da matriz, levando em consideração a espessura de quaisquer placas de reforço ou sistemas de troca rápida de matrizes.
O tamanho da base (dimensões da esquerda para a direita e da frente para trás) deve acomodar as dimensões atuais das ferramentas, ao mesmo tempo que permite espaço para futuras matrizes progressivas potencialmente maiores. Camas subdimensionadas levam à saliência das ferramentas. Quando uma matriz fica pendurada na base, causa carregamento irregular, tensão severa na estrutura e rápida degradação das guias deslizantes.
As operações modernas de estampagem dependem fortemente da automação para alcançar uma produção econômica. As impressoras manuais autônomas são cada vez mais raras em ambientes de alta produção. A máquina escolhida deve integrar-se perfeitamente com equipamentos periféricos.
Os sistemas de alimentação, incluindo desenroladores de serviço pesado, endireitadores motorizados e alimentadores de bobinas servoacionados, devem sincronizar perfeitamente com o ciclo da máquina. Os engenheiros devem avaliar a arquitetura de controle para garantir uma comunicação perfeita entre o codificador da prensa e a linha de alimentação. Se o alimentador empurrar o material enquanto a matriz ainda estiver fechada, isso causará uma queda catastrófica da matriz.
As capacidades secundárias muitas vezes ditam a escolha final do equipamento. Os nocautes auxiliam na ejeção de peças da metade superior da matriz. As almofadas da matriz, instaladas na base, fornecem pressão ascendente controlada durante operações de estampagem profunda para manter a peça plana e evitar enrugamento. Configurações avançadas podem exigir integração com unidades de rosqueamento na matriz, sistemas de transferência de peças ou transportadores automatizados de remoção de sucata. O equipamento deve possuir as interfaces mecânicas, portas pneumáticas e lógica de controle necessárias para suportar essas funções críticas.
Especificar maquinaria industrial exige equilibrar o desembolso de capital imediato com métricas operacionais de longo prazo. As equipes de engenharia devem avaliar como as diferentes arquiteturas impactam a eficiência geral da produção e as despesas gerais das instalações.
As configurações mecânicas padrão representam um gasto de capital inicial menor em comparação com alternativas avançadas acionadas por servo. Para corte dedicado e de alto volume de peças simples usando aço-carbono, uma configuração mecânica fornece resultados rápidos e confiáveis. No entanto, a tecnologia servo oferece versatilidade incomparável. A capacidade de programar perfis de curso exatos reduz as taxas de refugo em materiais complexos, minimiza as operações de acabamento secundário e permite que uma única máquina execute tarefas que, de outra forma, exigiriam várias máquinas dedicadas. O custo inicial mais elevado de uma servoprensa é muitas vezes compensado pela eliminação de etapas de processamento posteriores.
Diferentes sistemas de acionamento exibem características distintas de consumo de energia. Um volante mecânico consome energia contínua para manter sua massa rotacional, mesmo quando está em marcha lenta entre os golpes ou durante as trocas de matrizes. Em contraste, os sistemas hidráulicos e servo utilizam energia sob demanda, consumindo corrente significativa apenas durante o curso de formação real. As instalações com metas rígidas de consumo de energia devem avaliar esses perfis em relação aos seus cronogramas de produção específicos. As servoprensas muitas vezes incorporam sistemas de recuperação de energia, armazenando energia de frenagem em bancos de capacitores para uso durante o próximo curso, diminuindo significativamente as demandas de potência de pico.
O ferramental representa uma enorme despesa contínua em estamparia de metal. Matrizes progressivas de metal duro de alta qualidade podem custar dezenas ou centenas de milhares de dólares. Investir em um quadro de lado reto altamente rígido requer um gasto inicial maior do que um quadro em C comparável. No entanto, a eliminação da deflexão angular reduz drasticamente o desgaste dos punções e matrizes. Estender os intervalos entre a afiação da matriz e a manutenção compensa rapidamente o custo inicial mais alto do equipamento, especialmente em aplicações de alto volume ou alta tolerância.
A instalação de máquinas industriais pesadas apresenta desafios logísticos e de segurança significativos. Ignorar as restrições das instalações durante a fase de especificação leva a enormes excessos de custos, danos estruturais e atrasos no comissionamento.
Equipamentos de alta tonelagem não podem simplesmente ser colocados em um piso de concreto padrão de 15 centímetros. As forças dinâmicas geradas durante a operação requerem fundações especializadas. As instalações muitas vezes precisam realizar testes de sustentação do solo, escavar e despejar poços de concreto fortemente armado projetados para lidar com as cargas dinâmicas específicas da máquina. Além disso, os engenheiros devem especificar suportes de amortecimento de vibração ou almofadas de isolamento para evitar que as ondas de choque danifiquem a estrutura do edifício, quebrem os pisos adjacentes ou interfiram com equipamentos de usinagem de precisão próximos.
Operar máquinas de estampagem pesada acarreta graves riscos de segurança. Todos os equipamentos devem cumprir rigorosamente os padrões OSHA 1910.217 e ANSI B11.1. As especificações devem incluir a confiabilidade do controle, garantindo que uma falha de um único componente no sistema de controle não resulte em um curso não intencional. As integrações de segurança necessárias incluem cortinas de luz, consoles de controle bimanuais, proteção de perímetro físico e travas deslizantes mecânicas de alta resistência (blocos de segurança) para procedimentos de manutenção de matrizes.
O tempo de inatividade destrói os cronogramas de produção. A compra de marcas obscuras ou equipamentos sem suporte apresenta riscos graves em relação à disponibilidade de peças. As equipes de engenharia devem garantir que componentes críticos de reposição – como placas de embreagem pneumáticas, pastilhas de freio, vedações hidráulicas, interruptores de limite de came rotativo e motores de acionamento – estejam prontamente acessíveis. A parceria com fabricantes estabelecidos garante acesso a suporte técnico, componentes padronizados e minimiza a duração de interrupções relacionadas à manutenção.
A seleção do equipamento certo envolve uma interseção calculada entre medidor de material, operação pretendida, requisitos rígidos de precisão e volume de produção previsto. Não existe uma solução universal; o sucesso depende inteiramente da adequação das capacidades mecânicas às demandas específicas de engenharia e às restrições das instalações.
Para navegar neste complexo processo de especificação, siga estas próximas etapas acionáveis:
Audite seu inventário atual e projetado de matrizes para documentar os requisitos exatos de altura de fechamento, comprimento de curso e tamanho da base antes de examinar as especificações da máquina.
Calcule a tonelagem máxima necessária para o seu material mais espesso e de maior resistência, aplicando estritamente uma margem de segurança de 20% e levando em consideração a força de decapagem.
Avalie a capacidade de carga do piso da sua instalação, a folga da ponte rolante e a energia elétrica disponível para descartar tamanhos de máquinas incompatíveis no início do processo.
Consulte diretamente um engenheiro de aplicações para realizar uma análise de capacidade personalizada, verificando se o tipo de drive e a arquitetura de estrutura escolhidos estão alinhados com suas operações de conformação específicas.
Fundada em 1983, a Zhejiang Jinaolan Machine Tool fabrica prensas mecânicas e equipamentos integrados para linhas de estampagem, incluindo sistemas de alimentação, matrizes e soluções de transferência. Com capacidades de prensas mecânicas que variam de 25 a 2.400 toneladas, a empresa apoia fabricantes que buscam soluções coordenadas para aplicações de estampagem metálica automatizada e de precisão.
A: Calcule a força de corte necessária multiplicando o perímetro total do corte pela espessura do material e pela resistência ao cisalhamento do material. Adicione 10% a 20% para a força de decapagem e, em seguida, aplique um fator de segurança de 20% a 30% para determinar a tonelagem final necessária. Isso garante que a máquina não fique sobrecarregada durante a operação.
R: Uma máquina mecânica usa um volante motorizado e uma embreagem para acionar um virabrequim, proporcionando altas velocidades, mas força máxima apenas na parte inferior do curso. Uma máquina hidráulica usa pressão de fluido e cilindros, oferecendo velocidades mais lentas, mas fornecendo tonelagem completa e ajustável em todo o comprimento do curso.
R: As velocidades variam amplamente com base na aplicação e no design. Operações de conformação pesada podem ocorrer de 10 a 18 golpes por minuto (SPM). A supressão padrão de alta velocidade normalmente opera entre 125 e 250 SPM. Máquinas especializadas de altíssima velocidade para componentes pequenos podem atingir até 1.800 SPM.
R: As estruturas laterais retas apresentam suporte de quatro pilares, o que praticamente elimina a deflexão angular (bocejo) sob cargas pesadas. Esta rigidez superior mantém um alinhamento rigoroso entre o punção e a matriz, prolongando a vida útil da ferramenta e garantindo alta precisão. Os quadros C oferecem melhor acesso, mas sofrem deflexão durante estampagem pesada.
R: Embora seja possível com tecnologia servo avançada, é mecanicamente difícil com equipamento padrão. A estampagem requer força de impacto de alta velocidade na parte inferior do curso (ideal para mecânica), enquanto a estampagem profunda requer pressão mais lenta e sustentada ao longo de um curso longo (ideal para hidráulica).
R: Materiais mais espessos requerem exponencialmente mais força para cisalhar ou formar. O aumento da espessura do material determina uma maior capacidade de tonelagem, uma estrutura mais rígida para lidar com o aumento da tensão sem desviar e, potencialmente, um tipo de acionamento diferente para gerenciar o fluxo do material e o choque de encaixe.
R: A tonelagem reversa, ou choque instantâneo, ocorre durante o corte quando o punção rompe o material. A liberação repentina da pressão acumulada envia uma onda de choque violenta de volta através da estrutura da máquina e do sistema de acionamento. A tonelagem reversa excessiva causa fadiga estrutural severa e falha prematura dos componentes.
