Subestimar a tonelagem da prensa leva a falhas catastróficas do equipamento, tirantes quebrados e ferramentas quebradas, enquanto superestimar resulta em gastos de capital desnecessários em máquinas superdimensionadas. A estampagem moderna envolve variáveis complexas – aços avançados de alta resistência (AHSS), estações de matrizes progressivas e ângulos de cisalhamento variados – tornando os cálculos teóricos de base insuficientes para uma produção segura e contínua. As equipes de engenharia enfrentam tolerâncias rígidas e propriedades de materiais exigentes todos os dias no chão de fábrica. Confiar em suposições destrói máquinas e interrompe linhas de montagem.
Para proteger os equipamentos e garantir a qualidade das peças, as equipes de engenharia e compras devem utilizar uma abordagem sistemática para o cálculo da tonelagem da prensa elétrica , levando em consideração os tipos de operação, as propriedades do material, as margens de segurança e as curvas de energia da prensa. A avaliação precisa da carga evita a deflexão da estrutura e danos à matriz. Este guia detalha as metodologias exatas necessárias para dimensionar corretamente suas operações de estampagem e manter sua produção funcionando sem interrupção.
Índice
A fórmula básica: A tonelagem de corte é fundamentalmente determinada pela resistência ao cisalhamento, espessura e perímetro total de corte do material, mas deve ser ajustada para o cisalhamento da ferramenta.
A regra dos 30%: O padrão da indústria determina a adição de uma margem de segurança mínima de 30% à tonelagem total calculada antes de selecionar um tamanho padrão de prensa mecânica.
Força versus Energia: A tonelagem (força) é apenas metade da equação; as prensas mecânicas também devem ter a energia do volante necessária para sustentar essa força durante a distância de trabalho necessária.
Complexidade da matriz progressiva: A tonelagem total na estampagem progressiva deve levar em conta operações simultâneas, carregamento descentralizado e choque de encaixe (tonelagem reversa).
Os operadores devem compreender a distinção crítica entre carga necessária e capacidade nominal. A tonelagem necessária é o pico de carga exigido pela operação de estampagem específica. Essa força corta, dobra ou forma a peça metálica. A classificação de tonelagem da prensa é o pico de carga máximo que a máquina pode fornecer com segurança sem danos estruturais. Esses dois números não são intercambiáveis. Uma máquina classificada para 200 toneladas não pode operar continuamente uma carga necessária de 200 toneladas sem desgaste severo. Você deve calcular a força necessária com precisão para combiná-la com a capacidade da máquina adequadamente reduzida. Operar diariamente uma prensa em sua classificação máxima absoluta garante falha prematura do componente.
Exceder a capacidade da prensa causa deflexão excessiva da base e do aríete. As armações de metal dobram sob extrema pressão. Essa deflexão leva ao desgaste prematuro da matriz e a peças fora de tolerância. Os punções ficam desalinhados com as matrizes durante o golpe. O atrito resultante embota a ferramenta instantaneamente e causa escoriações severas nas arestas de corte. Sobrecargas severas causam falhas catastróficas no virabrequim. Os tirantes quebram sob a imensa tensão de tração, transformando uma produção rotineira em um trabalho de reparo massivo. Cálculos precisos mantêm a força aplicada dentro dos limites elásticos da estrutura da prensa. Isto preserva a vida útil da matriz, mantém as dimensões rigorosas das peças e mantém o aríete perfeitamente paralelo à placa de apoio.
As operações de blanking criam liberações repentinas de carga. O punção cria uma pressão enorme antes que o material finalmente se quebre. Esta fratura repentina libera a energia armazenada instantaneamente. Chamamos isso de choque instantâneo ou tonelagem reversa. A tonelagem reversa não calculada destrói os rolamentos e conexões da prensa. O aríete sacode violentamente para baixo e depois ricocheteia. Essa onda de choque percorre toda a arquitetura da máquina, afrouxando parafusos e quebrando componentes fundidos. O cálculo da força de corte direta ajuda a prever o choque reverso resultante. Os engenheiros podem então implementar soluções de amortecimento para proteger o equipamento e prolongar a vida útil do trem de acionamento da prensa.
Dimensionar uma prensa com precisão evita especificações excessivas do equipamento. Comprar uma prensa de 600 toneladas para um trabalho de 200 toneladas desperdiça capital. Máquinas maiores consomem mais espaço e exigem fundações mais pesadas. Eles também consomem mais energia elétrica para girar volantes enormes. No entanto, o subdimensionamento de uma prensa leva a quebras constantes e perda de tempo de produção. Cálculos precisos garantem que a máquina seja robusta o suficiente para os trabalhos planejados mais pesados da instalação, sem desperdício de recursos. Você atinge o equilíbrio perfeito entre a capacidade da máquina e a eficiência financeira sabendo exatamente quanta força suas peças realmente exigem.
Metais diferentes requerem forças de corte muito diferentes. O aço macio corta mais facilmente do que o aço inoxidável. O alumínio requer menos força que o aço carbono. Aços Avançados de Alta Resistência (AHSS) e Aços de Ultra Alta Resistência (UHSS) exigem tonelagem enorme. Você deve saber a qualidade exata do material. A resistência ao cisalhamento determina a força de corte. Os engenheiros normalmente estimam a resistência ao cisalhamento em 70 a 80 por cento da resistência à tração final (UTS) do material. Usar o UTS em vez da resistência ao cisalhamento superestima a força de corte necessária. Sempre verifique a certificação específica do material antes de finalizar os cálculos, pois as propriedades da bobina variam entre as siderúrgicas.
Tipo de material | Resistência à tração estimada (PSI) | Resistência ao cisalhamento estimada (PSI) |
|---|---|---|
Alumínio (5052-H32) | 33.000 | 20.000 |
Aço macio (1018 laminado a frio) | 64.000 | 45.000 |
Aço inoxidável (304) | 73.000 | 55.000 |
AHSS (DP780) | 113.000 | 85.000 |
A espessura do material compartilha uma relação linear direta com a força de corte necessária. Dobrar a espessura do material duplica a tonelagem necessária. Materiais mais espessos também requerem mais energia do volante para empurrar o punção através do metal. Você deve medir a tolerância de espessura máxima possível. A chapa metálica varia ligeiramente de bobina para bobina. Se uma impressão exigir aço de 0,125 polegadas com tolerância de +/- 0,010, sempre use 0,135 polegadas em seus cálculos. Isto evita sobrecargas inesperadas quando uma bobina ligeiramente mais espessa entra no alimentador. Ignorar as tolerâncias de espessura é uma causa comum de travamento inexplicável da prensa.
O comprimento total de cisalhamento determina a resistência geral que o punção encontra. Você deve calcular o perímetro total para perfis brutos complexos. Meça cada curva, entalhe e borda reta. Adicione as circunferências de todos os furos internos. Uma peça grande com um perfil simples pode exigir menos tonelagem do que uma peça pequena com recortes complexos. O software CAD fornece facilmente o comprimento exato do perímetro. Use esta medição precisa em vez de estimativas aproximadas para garantir previsões de carga precisas. A falta de alguns furos internos no cálculo do perímetro prejudica todo o requisito de tonelagem.
A condição do ferramental altera drasticamente a força necessária. Punções afiadas cortam metal de forma limpa e eficiente. Punções cegas forçam o material a rasgar em vez de cisalhar. Esta ação de rasgamento aumenta significativamente a tonelagem necessária. A folga inadequada entre o punção e a matriz também aumenta a carga. Folga muito apertada causa cisalhamento secundário, forçando a prensa a trabalhar duas vezes mais. Folga muito frouxa causa flexão excessiva antes que a fratura ocorra, criando rebarbas enormes e exigindo mais força para empurrar a pastilha através da matriz da matriz. Manter a folga ideal – normalmente de 8 a 12 por cento da espessura do material para aço-carbono – mantém a tonelagem real alinhada com seus cálculos teóricos.
A tonelagem permitida depende tanto do ferramental quanto da máquina. Uma prensa pode ter capacidade de 100 toneladas. No entanto, punções individuais têm limites de rendimento compressivos específicos. Punções delgadas irão entortar e quebrar muito antes de a prensa atingir sua capacidade máxima. Você deve calcular a tonelagem máxima permitida do punção. Compare a força de corte necessária com a resistência à compressão do material do punção. Atualize para punções de aço rápido ou de metal duro se a carga exceder o limite de escoamento do aço para ferramentas padrão. Um soco quebrado destrói o bloco da matriz e arruina a produção.

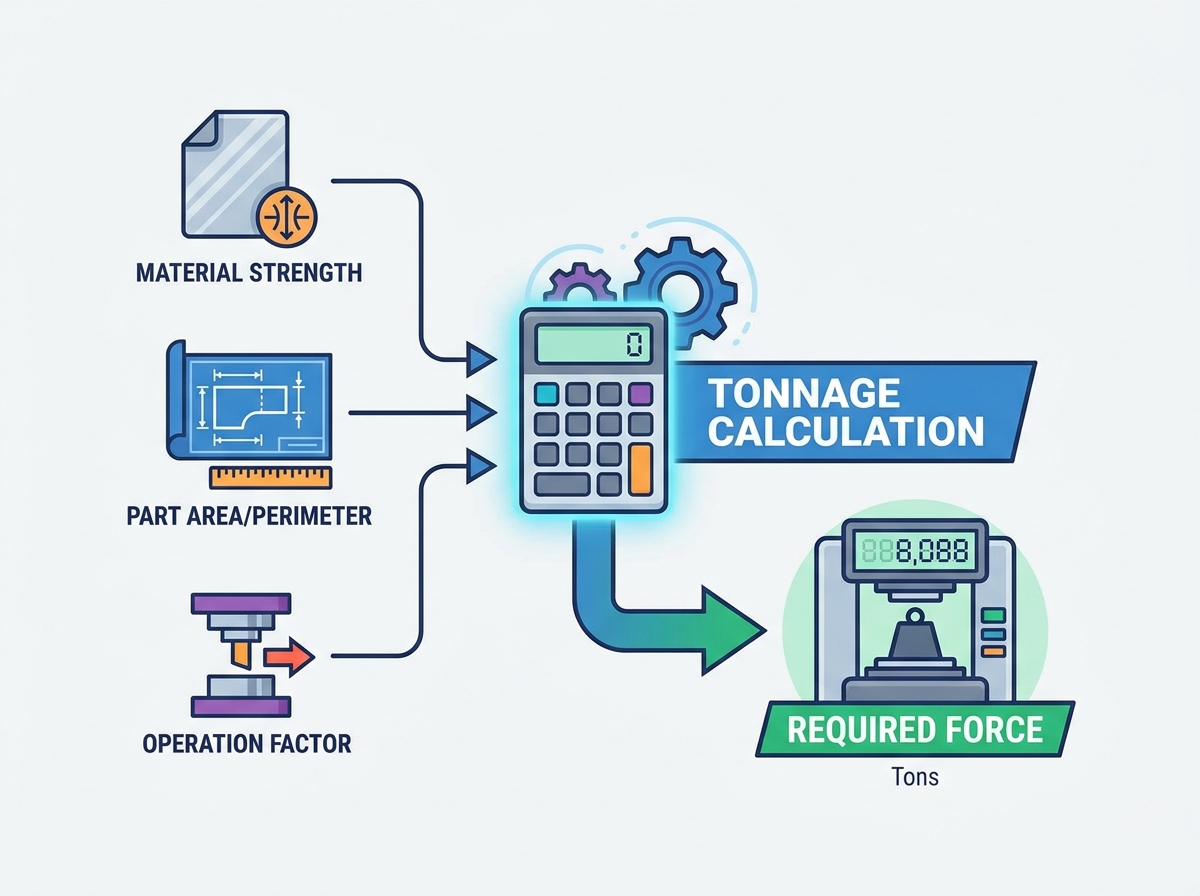

A fórmula básica para operações de corte é simples. Você multiplica três variáveis específicas. A tonelagem é igual ao perímetro multiplicado pela espessura multiplicada pela resistência ao cisalhamento. Você deve converter o número final em toneladas dividindo por 2.000 (se estiver usando libras). Esta equação de linha de base se aplica a qualquer forma ou perfil. Certifique-se de que todas as medições usem o mesmo sistema de unidades. A mistura de polegadas e unidades métricas causa enormes erros de cálculo.
Por exemplo, calcular a tonelagem para uma peça bruta de perímetro de 10 polegadas em aço macio de 0,125 polegadas com uma resistência ao cisalhamento de 45.000 PSI é assim: (10 × 0,125 × 45.000) / 2.000. O resultado são 28,12 toneladas. Você então adiciona sua margem de segurança a esse número base.
O chão de fábrica costuma usar uma fórmula simplificada para furos redondos em aço-carbono. Você multiplica o Diâmetro do Punção pela Espessura do Material. Você então multiplica esse resultado por uma constante de 80. Isso fornece rapidamente as toneladas de pressão necessárias. Este atalho funciona apenas para aço-carbono padrão. Não use este atalho para aço inoxidável ou alumínio.
O cisalhamento da ferramenta reduz a tonelagem de pico. Pisar socos significa tornar alguns socos mais curtos que outros. Eles atingiram o material em momentos diferentes. Adicionar cisalhamento angular à face da matriz também reduz o pico de carga. O punção corta o material gradualmente como uma tesoura. Isto distribui a ação de corte por uma porção mais longa do curso. Ele reduz a força de pico, mas requer exatamente a mesma energia total do volante.
As operações de dobra exigem cálculos diferentes com base no tipo de matriz. As fórmulas de dobra em V dependem da largura da abertura da matriz. Chamamos isso de relação V-die. A força necessária depende da espessura do material ao quadrado, multiplicada pela resistência à tração, dividida pela abertura da matriz. Uma abertura mais larga da matriz em V requer menos tonelagem, mas cria um raio de curvatura interno maior. A dobra em U requer significativamente mais força do que a dobra em V porque o material se arrasta ao longo das paredes da matriz, criando um atrito maciço. As operações de limpeza e flangeamento de bordas exigem cálculos de tonelagem específicos com base no comprimento do flange e na resistência ao escoamento do material. Sempre leve em consideração a força de fundo se o dado cunhar o raio para definir o ângulo.
O cálculo da força de tração prevê a carga necessária para puxar uma peça plana em formato 3D. A fórmula usa o diâmetro da peça bruta, o diâmetro do punção, a espessura do material e a resistência à tração. O desenho estica e comprime o metal simultaneamente. A estampagem profunda requer um suporte de molde ou almofada de matriz. A almofada mantém a peça bruta no lugar para evitar enrugamento à medida que o metal flui para dentro da cavidade da matriz. Você deve adicionar 15 a 30 por cento da tonelagem de tração para compensar essa força de amortecimento. Deixar de adicionar tonelagem de amortecimento leva a prensas paralisadas e peças danificadas.
As operações de compressão exigem a maior tonelagem por polegada quadrada. Cunhagem, gravação e dimensionamento forçam o metal a fluir para dentro de cavidades apertadas. Estas operações exigem uma pressão enorme. Freqüentemente, requerem de 3 a 5 vezes a resistência à compressão do material. Toda a área da superfície sob o punção sofre carga extrema. Você calcula a área de superfície total e multiplica-a pelo fator de pressão de cunhagem específico para aquele metal. Sempre dimensione as prensas de maneira conservadora para aplicações de cunhagem para evitar danos à estrutura. Um ligeiro ajuste excessivo no aríete durante uma operação de cunhagem quebrará instantaneamente a estrutura da prensa.
Tipo de operação | Fórmula/Diretriz Padrão | Variáveis-chave |
|---|---|---|
Supressão/Perfuração | (Perímetro × Espessura × Resistência ao cisalhamento) / 2000 | Comprimento total de corte, espessura do material, resistência ao cisalhamento |
Furo de aço macio (atalho) | Diâmetro × Espessura × 80 | Diâmetro do punção, espessura do material |
Dobragem em V | (Espessura⊃2; × Resistência à tração × Comprimento) / Abertura em V | Largura da abertura da matriz, resistência à tração, comprimento de curvatura |
Desenho Profundo | Força de tração + (15% a 30% de força de amortecimento) | Diâmetro da peça bruta, diâmetro do punção, resistência à tração |
Cunhagem / Gravação | Área de Superfície × (3 a 5 × Resistência à Compressão) | Área total comprimida, limite de compressão do material |
As matrizes progressivas realizam múltiplas operações sequencialmente. O requisito total de dados é igual à soma de todas as estações ativas. Você deve calcular a tonelagem de cada estação individual separadamente. Calcule a carga de perfuração. Calcule a carga de formação. Calcule as cargas de desenho e corte. Adicione todas essas cargas de pico. Este total representa a força máxima absoluta que a matriz poderia exigir se todas as estações atingissem o pico de carga simultaneamente. Esta soma básica é o seu ponto de partida para a avaliação progressiva do dado. Se você tiver uma matriz de 5 estações com cargas de 15, 0, 20, 40 e 10 toneladas, seu requisito básico será de 85 toneladas antes das margens de segurança.
A distribuição desigual da tonelagem cria riscos graves em mortes progressivas. O desenho pesado em uma extremidade e a perfuração leve na outra criam um momento de tombamento. O aríete de pressão tenta inclinar. Isso prejudica as folgas da chaveta e destrói o alinhamento da matriz. Você deve calcular o centro de carga para toda a matriz. Certifique-se de que este centro de carga esteja alinhado com a linha central do aríete da prensa. Se o momento de tombamento exceder os limites de carga descentralizados permitidos da prensa, você deverá redesenhar o layout da matriz. Você pode adicionar estações fictícias ou deslocar as operações pesadas para mais perto do centro da sapata da matriz para equilibrar as forças.
Os engenheiros escalonam os comprimentos dos punções para reduzir a tonelagem total de pico. Você altera o comprimento dos punções em uma distância igual à metade ou à espessura total do material. A estação um termina o corte assim que a estação dois começa. Isso evita que todas as estações atinjam o pico de tonelagem simultaneamente. O escalonamento reduz significativamente a tonelagem de prensa necessária. Também reduz o choque reverso de tonelagem. A estrutura da prensa sofre uma série de cargas menores em vez de um impacto massivo. Isto prolonga a vida útil da matriz e da prensa. O escalonamento adequado transforma uma carga de pico de 100 toneladas em três cargas separadas de 35 toneladas distribuídas ao longo do curso.
Cálculos manuais deixam espaço para erros humanos. Recomendamos o uso de calculadoras digitais de tonelagem e software de simulação de conformação. Essas ferramentas mapeiam com precisão as cargas estação por estação. Eles simulam virtualmente todo o curso. O software de Análise de Elementos Finitos (FEA) prevê o desbaste do material e os requisitos exatos de força. Você pode identificar problemas de carregamento descentralizado antes de cortar qualquer aço para ferramentas. A validação digital evita erros dispendiosos e garante que a impressora selecionada possa lidar com as forças dinâmicas da matriz progressiva. Confiar na validação de software é uma prática padrão para componentes automotivos e aeroespaciais complexos.
Cálculos teóricos representam condições perfeitas. Os pisos das lojas raramente oferecem condições perfeitas. Você deve aplicar um fator de segurança estrito. Calcule a tonelagem teórica total. Adicione uma margem de segurança de 30% a esse valor. Isso leva em conta variações de espessura do material, ferramentas cegas e atrito dinâmico. Depois de obter esse número final, selecione o próximo tamanho de impressora padrão acima dele. Se o seu cálculo mais 30% for igual a 180 toneladas, você seleciona uma prensa de 200 toneladas. Nunca opere uma impressora exatamente com 100% de sua capacidade nominal. Operar na capacidade máxima não deixa margem para erros quando um punção fica cego ou uma bobina mais grossa entra na máquina.
Os limites de tonelagem aplicam-se de forma diferente em diversas arquiteturas de impressora. As prensas de estrutura C sofrem de deflexão angular inerente. A frente aberta permite que a estrutura boceje sob cargas pesadas. As prensas de lado reto apresentam uma estrutura de caixa fechada. Eles resistem muito melhor à deflexão e suportam cargas descentralizadas com segurança. As prensas de corte e vinco de base plana distribuem a força de maneira diferente das prensas de estampagem tradicionais. Você deve combinar a arquitetura da máquina com as demandas específicas da matriz. Não coloque matrizes progressivas pesadas em prensas de estrutura C. A deflexão angular destruirá o alinhamento progressivo da matriz e causará quebra constante do punção.
As prensas mecânicas não fornecem tonelagem completa durante todo o curso. Eles são classificados para tonelagem total apenas a uma distância específica acima do ponto morto inferior (BDC). Essa distância geralmente fica entre 1/16 polegada e 1/4 polegada acima do BDC. As operações de desenho envolvem o material no alto do traço. A capacidade disponível da prensa cai drasticamente nesta altura. Uma prensa de 200 toneladas pode fornecer apenas 80 toneladas de força cinco centímetros acima do BDC. Você deve consultar o gráfico da curva de tonelagem do fabricante para verificar a força disponível no ponto exato do impacto. Ignorar a curva de tonelagem é a principal razão pela qual as prensas param durante operações de estampagem profunda.
Força e energia são dois requisitos mecânicos diferentes. Tonelagem é a força física para empurrar o punção através do metal. A energia do volante é a potência sustentada necessária para manter essa força ao longo de uma distância específica. Uma prensa pode ter força física para cortar uma peça. No entanto, pode faltar a energia do motor e do volante para empurrar materiais espessos ou reentrâncias profundas. Se a operação consumir muita energia, o volante desacelera. O motor escorrega e a prensa para no meio do curso. Sempre verifique a capacidade de energia do volante junto com as classificações de tonelagem, especialmente para estampagem contínua em alta velocidade.
Os aços avançados de alta resistência mudam todas as regras tradicionais. A estampagem AHSS causa um aumento exponencial na força necessária. O material resiste à deformação agressivamente. Também requer grandes quantidades de energia do volante. As prensas padrão flexionam e travam ao operar peças UHSS. Você deve usar estruturas de prensa especializadas e de alta rigidez. Essas máquinas apresentam coroas reforçadas, camas mais pesadas e trens de força superdimensionados. As ferramentas padrão também quebram sob cargas AHSS. Você deve atualizar para aços para ferramentas premium e revestimentos avançados de deposição física de vapor (PVD) para sobreviver ao atrito e à pressão extremos gerados pelos aços bifásicos e martensíticos.
A tonelagem reversa destrói máquinas mais rapidamente do que as sobrecargas diretas. Os limites de tonelagem reversa normalmente ficam em 10 a 20 por cento da capacidade da prensa dianteira. Uma prensa de 400 toneladas pode suportar apenas 40 a 80 toneladas de choque instantâneo. Você deve calcular a carga reversa esperada durante a fase de projeto da matriz. Estratégias de mitigação são obrigatórias para supressão pesada. Instale amortecedores ou sistemas de amortecimento hidráulico sob a base da prensa. Esses dispositivos absorvem a liberação de energia descendente, protegendo as conexões de prensagem e os rolamentos contra falhas catastróficas. O amortecimento adequado prolonga a vida útil do trem de acionamento da prensa em décadas.
Os operadores devem identificar imediatamente a tonelagem reversa no chão de fábrica. Ouça ruídos altos de estalo durante o golpe de corte. Fique atento à vibração excessiva da prensa. Se o piso tremer violentamente, a tonelagem reversa é muito alta. As inspeções visuais geralmente revelam porcas do tirante soltas ou pintura descascada ao redor da coroa da prensa. Defendemos fortemente a instalação de monitores de tonelagem na matriz. Esses sensores rastreiam o choque instantâneo em tempo real. Eles param a prensa automaticamente se a carga reversa exceder os limites operacionais seguros. Os monitores de tonelagem fornecem os dados exatos necessários para ajustar o escalonamento do punção e otimizar a matriz.
O cálculo preciso da tonelagem da prensa mecânica é uma avaliação dinâmica das propriedades do material, do projeto das ferramentas e das capacidades da prensa mecânica. Depender de atalhos desatualizados garante danos ao equipamento. Ao avaliar uma nova prensa ou rotear uma nova matriz, as equipes devem priorizar a carga total calculada, a posição do curso no impacto, a energia do volante e as capacidades de carregamento descentralizado. Cálculos adequados protegem seus investimentos de capital e garantem qualidade consistente das peças.
Tome as seguintes ações para proteger suas operações de estampagem:
Valide todos os cálculos manuais usando software de simulação de formação de análise avançada de elementos finitos (FEA) antes de finalizar projetos de ferramentas.
Audite as estações de matrizes progressivas existentes para identificar oportunidades para escalonar comprimentos de punção e reduzir picos de carga.
Consulte os fabricantes de prensas para obter gráficos de curvas de tonelagem específicas para cada máquina em sua fábrica.
Instale monitores de tonelagem na matriz para rastrear choques instantâneos em tempo real e evitar danos à tonelagem reversa.
R: A fórmula padrão é Perímetro multiplicado pela Espessura do Material multiplicada pela Resistência ao Cisalhamento do material. Para obter uma estimativa rápida de furos redondos em aço-carbono, multiplique o Diâmetro do Punção pela Espessura do Material e depois multiplique por uma constante de 80 para obter as toneladas necessárias.
R: Os padrões da indústria exigem a adição de uma margem de segurança mínima de 30% à tonelagem total calculada. Esse buffer leva em conta variações de espessura do material, desgaste da ferramenta, atrito dinâmico e alterações inesperadas na resistência à tração do material durante a produção.
R: Sim. Adicionar cisalhamento angular a um punção ou face de matriz reduz o pico de tonelagem necessário. Ele estende a ação de corte por um curso mais longo, cortando o metal gradualmente. Contudo, não reduz a energia total do volante necessária para completar o corte.
R: A tonelagem reversa, ou choque instantâneo, é a liberação repentina de energia quando o material fratura durante o corte. Ele puxa violentamente o aríete de pressão para baixo. Você pode identificá-lo por ruídos altos de estalo, vibração severa da máquina e afrouxamento de tirantes ou conexões de pressão.
R: Calcule a tonelagem de pico para cada estação individual separadamente. Some essas cargas individuais para encontrar a força máxima absoluta necessária. Finalmente, ajuste esse total para baixo se você utilizar comprimentos de punção escalonados para evitar impacto simultâneo em todas as estações.
