Muitos compradores fixam-se inteiramente na capacidade de tonelagem quando adquirem novos equipamentos de estampagem. Eles ignoram a deformação estrutural sob carga. Esse descuido causa diretamente taxas inexplicáveis de rejeição de peças e dispara os custos de manutenção de ferramentas. Durante o ciclo de estampagem, ocorrem microdeflexões em toda a estrutura da prensa. Esses movimentos microscópicos forçam o desalinhamento entre punção e matriz exatamente no ponto de impacto. Os resultados imediatos incluem baixa precisão dimensional, formação excessiva de rebarbas e qualidade superficial fortemente comprometida.

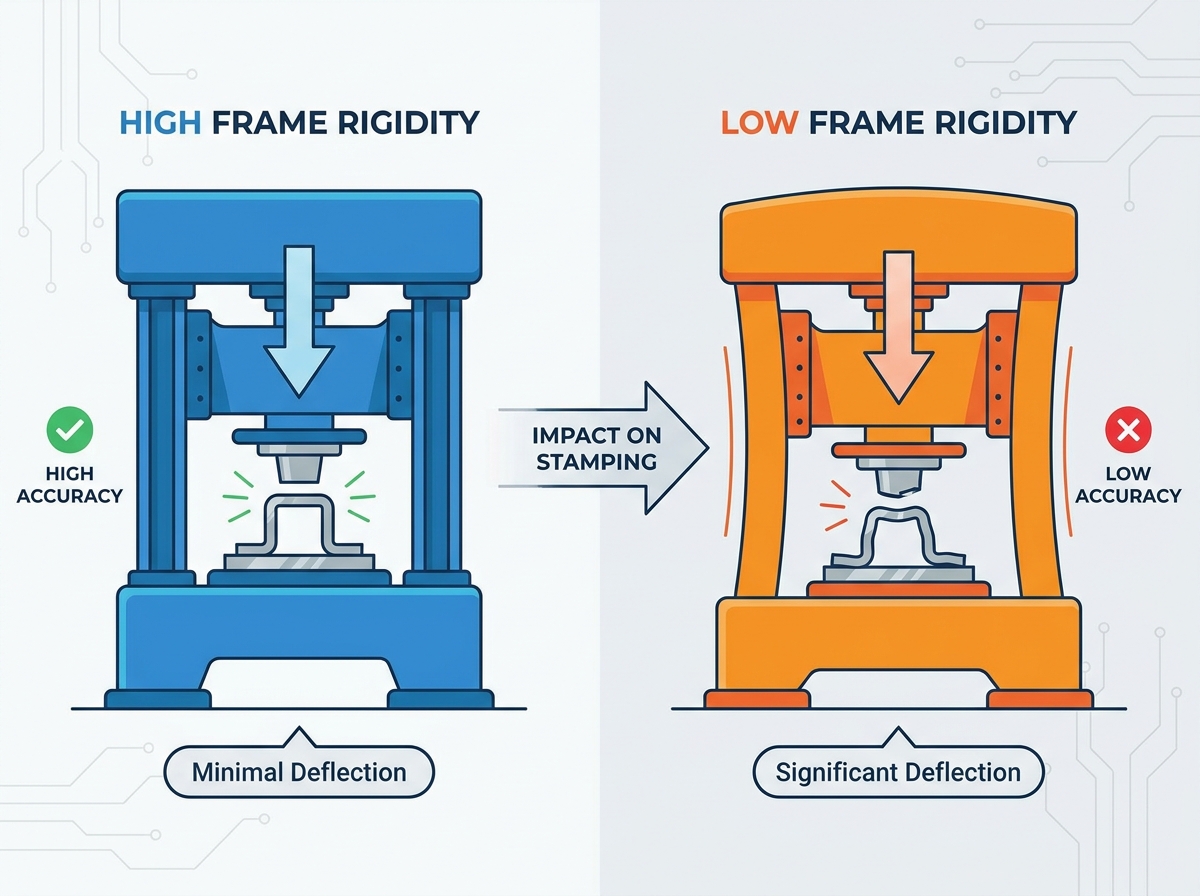

A avaliação da rigidez da estrutura da prensa mecânica serve como base absoluta para a especificação de qualquer maquinário de estampagem. A tonelagem simplesmente determina a força bruta disponível. A rigidez da estrutura determina exatamente a precisão com que você aplica essa força à chapa metálica. Analisaremos a mecânica da deflexão estrutural, avaliaremos diferentes arquiteturas de estrutura e alinharemos projetos de prensas com tolerâncias de produção específicas para eliminar o desgaste da matriz.
Índice
Rigidez em relação à tonelagem: A tonelagem determina a força disponível, mas a rigidez da estrutura determina a precisão com que essa força é aplicada. A deflexão excessiva compromete até mesmo as matrizes usinadas com mais precisão.
A geometria da estrutura determina os perfis de deflexão: As prensas de estrutura C (estrutura lacuna) sofrem inerentemente de deflexão angular devido à profundidade da garganta, enquanto as prensas de lado reto (estrutura H) oferecem distribuição de carga simétrica para aplicações de alta precisão.
Impacto direto no ROI do ferramental: A baixa rigidez da estrutura acelera o desgaste da matriz, aumenta os intervalos de manutenção e amplifica os efeitos destrutivos do snap-through (tonelagem reversa).
Especificação específica da aplicação: Materiais de alta resistência, estampagem de placas espessas, operações de alta velocidade e matrizes progressivas complexas exigem linhas de base de rigidez significativamente mais altas do que as operações de blanking padrão.
A resistência e a rigidez da prensa representam duas propriedades mecânicas totalmente diferentes no chão de fábrica. A força da prensa evita falhas catastróficas. Ele garante que a máquina não rache, quebre ou quebre sob a tonelagem máxima. A rigidez da prensa resiste à deformação elástica. Ele determina exatamente quanto a estrutura de ferro fundido ou aço soldado estica ou dobra durante o ciclo de estampagem real. As forças de estampagem fazem com que todas as estruturas metálicas flexionem. Você não pode parar a física. O objetivo da engenharia é controlar e minimizar essa flexibilidade para níveis micrométricos aceitáveis.
A tensão no quadro deve permanecer intencionalmente baixa para atingir a máxima rigidez possível. Os engenheiros projetam estruturas de prensa com seções transversais enormes e superprojetadas. Este material extra não evita apenas quebras. Mantém a deformação elástica firmemente restrita. A alta rigidez evita danos à própria estrutura da prensa. Ele também protege os mecanismos de força aplicada, incluindo o virabrequim, os braços pitman e os pontos de conexão, contra a absorção de energia cinética destrutiva. Quando uma estrutura flexiona excessivamente, os componentes internos do acionamento emperram, comprimindo a película protetora de óleo dos rolamentos e causando rápido desgaste do bronze.
A deflexão ocorre em dois modos principais durante um golpe de pressão. A deflexão paralela é o alongamento vertical do quadro. O escorregador e a cama permanecem perfeitamente paralelos durante esse trecho. Toda a estrutura se alonga uniformemente sob a carga de estampagem. Esse alongamento vertical afeta a posição do ponto morto inferior (BDC). No entanto, isso não inclina o ferramental para fora do esquadro. Os operadores muitas vezes podem compensar a deflexão paralela ajustando a altura de fechamento.
A deflexão angular é guinada ou inclinação. O escorregador e a cama perdem o paralelismo. Isso ocorre quando a moldura dobra de maneira desigual da frente para trás ou de um lado para o outro. A deflexão angular é o principal inimigo da precisão dimensional. Ele destrói o alinhamento do dado instantaneamente. Um aríete inclinado força o punção na matriz da matriz em um ângulo severo. Isso elimina a folga de corte uniforme necessária para uma fratura limpa do metal, fazendo com que o punção raspe a parede da matriz e gere forças laterais severas.
Um arranjo altamente rígido da base e do suporte evita a deflexão localizada diretamente abaixo do ferramental. A cama deve suportar a placa de apoio sem curvar-se sob cargas concentradas. Uma cama curvada distorce a sapata da matriz. Essa distorção se traduz diretamente na peça estampada, causando peças empenadas, profundidades de cunhagem inconsistentes e variações de retorno elástico na chapa metálica.
Uma cama maciça e bem nervurada mantém um plano de referência plano. Este plano permanece estável durante todo o ciclo de estampagem, corte e puncionamento. A espessura adequada do reforço distribui as cargas concentradas de estampagem por uma área de superfície mais ampla. Ele transfere essas cargas uniformemente para os montantes da estrutura da prensa. Isto evita que o centro da matriz afunde durante operações pesadas de conformação. Ao avaliar uma prensa, verifique as especificações de deflexão da base; uma referência padrão é 0,0015 polegadas de deflexão por pé de comprimento da cama sob carga total.
A consistência dimensional depende inteiramente do controle de tolerância na parte inferior do traço. O estiramento do quadro afeta diretamente a repetibilidade do ponto morto inferior. O aríete deve atingir exatamente a mesma posição a cada golpe para manter a qualidade da peça. O estiramento elástico altera esta posição terminal dinamicamente com base na resistência do material. Se a estrutura se esticar 0,1 milímetros sob carga, o punção para 0,1 milímetros antes da profundidade alvo.
A rigidez garante um posicionamento consistente do BDC. Essa consistência é crítica para cunhar e formar tolerâncias. A cunhagem exige que o punção comprima o material em um formato específico e rigidamente controlado. Qualquer variação no deslocamento do aríete altera a espessura final da peça. Uma estrutura rígida garante que a força aplicada se traduza em deformação do material e não em deformação da máquina. Instalações que estampam componentes eletrônicos ou aeroespaciais de alta precisão geralmente usam transformadores diferenciais variáveis lineares (LVDTs) para monitorar essa repetibilidade do BDC em tempo real.
A inclinação da estrutura altera dinamicamente as folgas de corte durante o curso. O desalinhamento entre punção e matriz ocorre no milissegundo em que o punção entra em contato com o material. Uma folga de corte padrão pode ser de dez por cento da espessura do material. A deflexão angular desloca o punção lateralmente. A folga cai para dois por cento de um lado e aumenta para dezoito por cento do lado oposto.
Este desalinhamento leva à distribuição desigual das rebarbas. O rasgo ocorre na borda do material com folga excessiva. O lado apertado sofre cisalhamento secundário e escoriações. A qualidade da borda degrada-se rapidamente, forçando os operadores a adicionar operações secundárias de rebarbação. Uma estrutura rígida mantém uma folga uniforme em todo o perímetro do punção.
Para solucionar problemas de qualidade de aresta relacionados à rigidez, siga estas etapas:
Inspecione a peça estampada quanto a alturas irregulares de rebarbas nas bordas opostas usando um micrômetro.
Meça a folga da matriz usando calibradores de folga com o aríete em repouso e compare-a com os padrões de desgaste do punção.
Verifique as folgas da chaveta na corrediça da prensa para garantir que o aríete não se desloque lateralmente antes do impacto.
Monte relógios comparadores entre a base e a corrediça para medir a deflexão angular durante um curso de teste em câmera lenta sob carga.
Revise o monitor de tonelagem para garantir que a estação não esteja excedendo a capacidade localizada da base da prensa.
O material fratura violentamente durante o ciclo de corte. A prensa constrói uma tonelagem enorme para empurrar o punção através do metal de alta resistência. Quando o material finalmente sofre cisalhamento, a resistência cai para zero instantaneamente. A estrutura esticada da prensa retorna violentamente ao seu estado de repouso. Isso cria um choque instantâneo severo, comumente conhecido como tonelagem reversa.
Uma estrutura altamente rígida absorve eficazmente esta vibração de estampagem. Componentes maciços de ferro fundido, como Meehanite, contêm flocos de grafite que amortecem naturalmente a energia cinética. Soldas de aço com nervuras pesadas também dissipam essa força. Isso atenua danos secundários à superfície da peça. Impede que o punção volte para o material e deixe marcas de testemunhas. A rigidez superior também protege os componentes da prensa contra ondas de choque destrutivas que afrouxam fixadores, quebram soldas e quebram seções de matrizes de metal duro.
As operações de estampagem de alta velocidade ocorrem a centenas de golpes por minuto. Essa velocidade rápida amplifica exponencialmente os efeitos da baixa rigidez. O quadro não tem tempo para se acomodar entre as pinceladas. O carregamento dinâmico rápido cria vibrações harmônicas. Estas vibrações aumentam rapidamente se a estrutura não tiver rigidez suficiente.
A rigidez estrutural excepcional evita que as vibrações harmônicas se instalem. Isso impede que a máquina saia do alinhamento. As prensas de alta velocidade exigem designs de estrutura especializados para lidar com essas forças dinâmicas. Sem alta rigidez, a vibração destrói a consistência da peça e causa fadiga rápida nos componentes da ferramenta. Os operadores notarão que as peças saem da tolerância à medida que a prensa aquece e as vibrações alteram as folgas de funcionamento.
O design da estrutura em C oferece benefícios distintos de acessibilidade no chão de fábrica. Os operadores desfrutam de acesso de três lados à área de ferramentas. Isso torna as trocas de matrizes rápidas e eficientes. Permite fácil integração de equipamentos de alimentação automatizados de vários ângulos. No entanto, as desvantagens estruturais são significativas. A frente aberta cria um enorme efeito cantilever.
A profundidade da garganta está diretamente correlacionada a esse efeito cantilever. Uma maior profundidade da garganta aumenta exponencialmente a deformação angular da estrutura. A metade superior do "C" dobra para cima e para trás sob carga pesada. O aríete se inclina para longe do operador. Esta deflexão angular aumenta a vibração da estampagem e faz com que o punção entre na matriz em ângulo. Isso torna as estruturas C inadequadas para trabalhos de matrizes progressivas de alta precisão e tolerância restrita. Eles são mais bem reservados para supressão leve ou operações secundárias onde as tolerâncias são generosas.
A arquitetura straight-side oferece uma solução robusta para aplicações exigentes. O design da estrutura H apresenta uma estrutura simétrica de quatro pilares. Este design de circuito fechado elimina totalmente a frente aberta do quadro C. O suporte simétrico evita que a estrutura se dobre para trás. Elimina efetivamente a deflexão angular sob cargas centralizadas.
Este design oferece resistência superior para operações em alta velocidade. Operações de alta tonelagem também exigem essa arquitetura para manter a qualidade das peças. O trecho vertical permanece perfeitamente paralelo. O soco entra no dado perfeitamente reto todas as vezes. As prensas de estrutura H representam o padrão da indústria para estampagem progressiva, conformação pesada e fabricação de alta precisão, onde a proteção da matriz é fundamental.
As estruturas de prensa utilizam métodos de construção sólidos ou de tirante. Estruturas sólidas fundidas ou soldadas oferecem rigidez básica para tonelagens menores. Toda a estrutura atua como uma única unidade estrutural. As construções de tirantes protendidos oferecem rigidez avançada para prensas maiores. A estrutura consiste em uma coroa separada, cama e dois montantes.
Enormes tirantes de aço mantêm esses quatro componentes juntos. As porcas hidráulicas pré-tensionam esses tirantes em 150-200% da capacidade da prensa. Este pré-esforço comprime fortemente os montantes. A estrutura não irá esticar até que a força de estampagem exceda a força de pré-tensão. Isto neutraliza o estiramento da estrutura durante o ciclo de estampagem padrão, mantendo a posição do BDC sólida como uma rocha, mesmo sob tonelagem máxima.
Característica Estrutural | Quadro C (quadro de lacuna) | Lado reto (estrutura H) |
|---|---|---|
Perfil de deflexão | Alta deflexão angular (guinada/inclinação) sob cargas pesadas. | Somente deflexão paralela; inclinação angular zero quando carregado centralmente. |
Acessibilidade de ferramentas | Excelente acesso trilateral para alimentação manual ou automatizada. | Limitado aos vidros dianteiros e traseiros; requer alinhamento preciso da alimentação. |
Aplicação Ideal | Supressão leve, ferramentas de estação única, operações secundárias. | Matrizes progressivas, conformação pesada, AHSS, estampagem de alta velocidade. |
Nível geral de rigidez | Baixo a Moderado dependendo da profundidade da garganta. | Extremamente Alto devido ao suporte simétrico de quatro pilares. |
Manuseio de carga fora do centro | Pobre; torce facilmente sob forças assimétricas. | Excelente; deslizamento largo e gibs de 8 pontos resistem ao tombamento. |
A moderna tecnologia de servoprensa interage diretamente com o design da estrutura. Os servomotores permitem perfis de curso totalmente programáveis. Os operadores podem diminuir a velocidade do aríete exatamente no ponto morto inferior. Isto reduz drasticamente o choque instantâneo quando o material fratura. Reduz o estresse dinâmico colocado na máquina e nas ferramentas.
No entanto, a tecnologia servo não substitui a necessidade de rigidez estrutural. A prensa ainda depende de uma estrutura fundamentalmente rígida para guiar o ferramental. Os cursos programáveis não podem corrigir a deflexão angular causada por uma fraca flexão da estrutura sob a tonelagem. Um servo acionamento combinado com uma rigidez superior da estrutura da prensa elétrica proporciona a máxima precisão dimensional e prolonga significativamente a vida útil da matriz. A estrutura fornece a base física, enquanto o servo fornece o controle cinético.
A falta de rigidez acarreta graves custos ocultos na área de produção. O movimento lateral do punção raspa a matriz da matriz. Quando a deflexão angular inclina o aríete, o punção atinge a lateral da cavidade da matriz em vez de passar de forma limpa pelo centro. Este contato metal-metal causa microlascamento nas arestas de corte de metal duro. As ferramentas degradam-se rapidamente.
Isso requer afiação mais frequente na sala de ferramentas. Puxar uma matriz, derrubá-la, retificar as seções, colocá-las de volta à altura e reprogramar a ferramenta consome muito trabalho. A vida útil total da matriz cai significativamente. Uma matriz projetada para um milhão de golpes pode falhar em duzentos mil. Maximizar a rigidez da estrutura mantém o punção perfeitamente centralizado, preservando as ferramentas caras e reduzindo o tempo de inatividade não planejado.
A deflexão excessiva da estrutura prejudica a própria máquina. A torção e a flexão causam desgaste irregular nos componentes mecânicos internos. Gibs sofrem forte pressão lateral à medida que a estrutura se distorce. As guias deslizantes desgastam-se prematuramente num dos lados. Os rolamentos suportam cargas assimétricas durante o curso, comprimindo a lubrificação e causando contato metal com metal.
Isso leva a falha mecânica prematura. As folgas aumentam, reduzindo ainda mais a precisão da estampagem. O tempo de inatividade não planejado aumenta à medida que as equipes de manutenção substituem camisas de bronze desgastadas, conexões pitman e rolamentos principais. Uma estrutura rígida mantém todas as peças móveis em perfeito alinhamento. Isso prolonga a vida útil de todo o sistema mecânico e mantém a prensa em produção em vez de ficar parada em manutenção.
A espessura do material determina as forças de corte necessárias. Aços avançados de alta resistência (AHSS) requerem grande tonelagem para cisalhar. Resistências à tração superiores a 1000 MPa são comuns na estamparia automotiva moderna. Esses materiais não cedem facilmente. Eles criam uma pressão imensa antes de se fraturarem repentinamente.
Isso cria uma forte energia de passagem. A estampagem AHSS requer uma rigidez de estrutura desproporcionalmente maior. Uma prensa padrão sofrerá graves danos de tonelagem reversa. A especificação de equipamentos para AHSS exige estruturas superdimensionadas, tirantes resistentes e amortecedores de choque especializados. A rigidez da linha de base deve exceder os requisitos padrão de supressão para lidar com a violenta liberação de energia sem destruir a coroa da prensa.
O tipo de ferramenta influencia fortemente a seleção da estrutura. As ferramentas de estação única geralmente centralizam a carga diretamente sob o aríete. As matrizes progressivas apresentam carga descentralizada severa. O material se move através de múltiplas estações simultaneamente. A perfuração, a cunhagem e o apagamento acontecem em diferentes extremidades da matriz exatamente ao mesmo tempo.
As forças se distribuem de maneira desigual pelo slide. Estas aplicações exigem a rigidez simétrica de uma estrutura em H. Uma estrutura em C irá torcer violentamente sob esta carga descentralizada. A estrutura H evita o tombamento do aríete. Ele suporta o deslizamento uniformemente em todos os quatro cantos, garantindo que cada estação atinja a profundidade desejada simultaneamente, sem prender os pinos-guia.
Avalie uma prensa com base em sua capacidade de lidar com cargas descentralizadas. O comprimento do slide desempenha um papel importante nesta capacidade. Um deslizamento mais longo distribui forças descentralizadas sobre uma área mais ampla das chavetas. O design de gibbing é igualmente crítico. Chaves de bronze de oito pontas restringem o deslizamento em todas as direções laterais.
Eles evitam que o aríete se desloque da frente para trás ou da esquerda para a direita. A rigidez geral da estrutura determina o sucesso do sistema de escarificação. Se a estrutura entortar, as pontas se movem com ela, tornando-as inúteis. A alta rigidez combinada com escavações de oito pontos proporcionam a melhor defesa contra cargas descentralizadas de ferramentas, mantendo o deslizamento paralelo à base o tempo todo.
As especificações da prensa não operam no vácuo. A rigidez da estrutura funciona em conjunto com outras características mecânicas para produzir peças boas. A folga do gib deve permanecer apertada. O tipo de acionamento determina a velocidade do impacto. A classificação de tonelagem deve exceder os requisitos de aplicação por uma margem saudável.
Essa sinergia determina a qualidade do resultado final. A precisão dimensional depende de todos esses fatores trabalhando juntos e perfeitamente. A qualidade e a consistência da superfície dependem de uma base rígida. Avaliar uma prensa requer observar todo o sistema mecânico, começando pela estrutura estrutural.
Siga estas etapas ao especificar uma nova impressora:
Calcule a tonelagem máxima necessária, incluindo um fator de segurança de 20% para variações de espessura do material.
Determine a carga descentralizada máxima gerada pela sua matriz progressiva mais complexa usando monitores de tonelagem.
Selecione uma arquitetura de quadro (quadro C ou quadro H) que corresponda aos requisitos de carregamento descentralizado.
Especifique a construção do tirante se a aplicação envolver materiais de alta resistência ou choques de encaixe severos.
Verifique se a espessura da base e do reforço pode suportar a sapata da matriz sem curvar-se sob a tonelagem máxima.
Revise o projeto da escavação para garantir que ele forneça suporte lateral adequado para o comprimento do deslizamento.
O excesso de tonelagem é um grande risco operacional em qualquer instalação de estampagem. Usar uma prensa com 100% de sua capacidade nominal para produção contínua causa deflexão excessiva. A estrutura se estende até seu limite elástico máximo em cada passada. Isso destrói ferramentas e acelera rapidamente a fadiga da máquina.
Dimensione a impressora adequadamente para o trabalho. A tonelagem de estampagem necessária deve ficar entre 60-80% da capacidade nominal da máquina. Este buffer minimiza a deflexão. Ele mantém a estrutura dentro de sua janela operacional mais rígida. Aumentar a tonelagem da prensa é a maneira mais simples e eficaz de aumentar a rigidez efetiva no chão de fábrica.
Uma estrutura rígida precisa de uma base estável para funcionar corretamente. A instalação inadequada arruína a integridade estrutural instantaneamente. Colocar uma prensa pesada em um piso de fábrica padrão de 6 polegadas causa rachaduras no concreto. A máquina irá se estabilizar de maneira irregular com o tempo. Isso introduz torção no quadro antes mesmo de girar uma única peça.
Use almofadas de isolamento de vibração adequadas para dissipar a energia cinética no chão com segurança. Nivele a máquina com precisão usando níveis de precisão na base. Prensas grandes requerem fundações de concreto armado. Poços profundos com argamassa epóxi especializada e misturas de concreto isolam as ondas de choque da estampagem do resto da instalação. Uma máquina rígida requer um piso rígido para manter sua precisão.
Audite suas taxas atuais de refugo e investigue problemas de qualidade de borda para identificar possíveis problemas de deflexão da estrutura.
Revise seus registros de manutenção de matrizes em busca de sinais de desgaste irregular, microlascamento ou requisitos frequentes de afiação.
Calcule a tonelagem real e os requisitos de carga descentralizada para todas as matrizes progressivas ativas.
Consulte um fabricante de prensas para executar simulações de deflexão para suas ferramentas específicas antes de adquirir um novo equipamento.
Fundada em 1983, a Zhejiang Jinaolan Machine Tool desenvolve prensas mecânicas e equipamentos integrados para linhas de estampagem, incluindo sistemas de alimentação, matrizes e soluções de transferência. Com capacidades de prensa que variam de 25 a 2.400 toneladas, a empresa apoia os fabricantes na adequação do design da estrutura, automação e requisitos de produção às exigentes aplicações de estampagem.
R: A profundidade da garganta cria um efeito cantilever em prensas com estrutura C. Uma maior profundidade da garganta aumenta a secção sem suporte da estrutura. Isso leva a uma deformação angular exponencialmente maior sob carga. O aríete se inclina para longe da base, aumentando a vibração da estampagem e destruindo o alinhamento da ferramenta.
R: A resistência à pressão evita que a estrutura quebre ou quebre permanentemente sob a tonelagem máxima. A rigidez da prensa evita que a estrutura flexione ou estique elasticamente durante o movimento. Uma prensa pode ser forte o suficiente para evitar quebras, mas não possui a rigidez necessária para uma estampagem precisa.
R: O formato H fornece suporte simétrico em todos os quatro cantos do slide. Esta estrutura de circuito fechado elimina a deflexão angular inerente aos quadros C frontais abertos. O aríete se desloca perfeitamente paralelo à base, garantindo folgas de corte uniformes e repetibilidade precisa do ponto morto inferior.
R: A baixa rigidez permite que o aríete se desloque lateralmente durante o ciclo de estampagem. Isto força o punção a atingir a lateral da matriz da matriz. O contato metal-metal causa microlascamento, exigindo afiação frequente e reduzindo drasticamente a vida útil total da ferramenta.
R: O choque instantâneo ocorre quando o material estampado quebra repentinamente. A resistência cai para zero instantaneamente. A estrutura da prensa, que foi esticada sob a pesada tonelagem, volta violentamente ao seu estado de repouso. Isso cria tonelagem reversa severa e vibração destrutiva.
R: AHSS possui resistência à tração extremamente alta. Eles exigem enormes forças de corte e criam imensa pressão antes de fraturarem. Isso gera forte energia de passagem. Uma estrutura de prensa altamente rígida é necessária para absorver esse choque violento sem sofrer danos mecânicos ou perder precisão.
