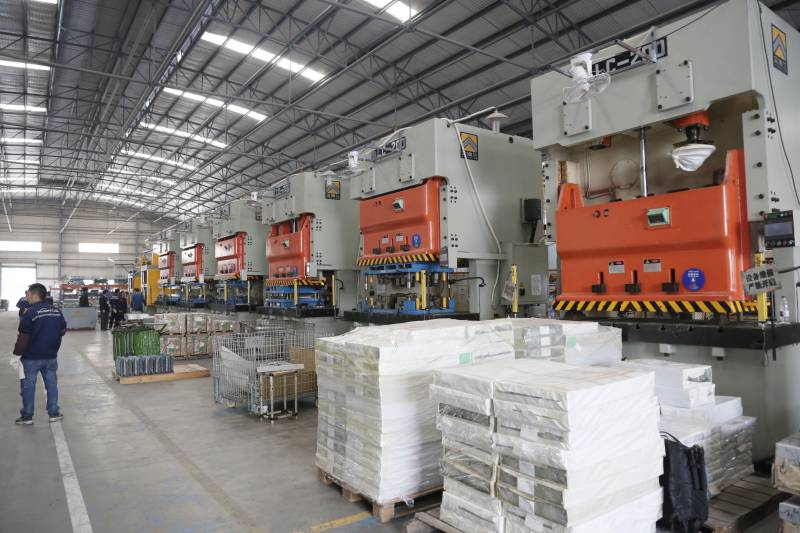

Forma de manivela:
1) cama
A base é a estrutura da prensa, suportando toda a pressão de puncionamento e conectando todas as partes da prensa para garantir a precisão, resistência e rigidez exigidas por toda a máquina.Uma mesa de trabalho é fixada na base para instalação da matriz inferior da matriz.
2) organização de trabalho
É um mecanismo de biela de manivela, composto por um virabrequim, uma biela e um bloco deslizante.O motor transmite a energia para a polia através da correia em V, para o virabrequim através do eixo de transmissão através do pinhão e da engrenagem grande, e para o movimento linear alternativo do controle deslizante através da biela.A matriz superior da matriz é fixada no bloco deslizante.A roda da correia também funciona como volante, para que a carga da prensa seja uniforme em todo o ciclo de trabalho e a energia possa ser totalmente utilizada.
3) sistema de controle
É composto por freio, embreagem, etc. A embreagem é utilizada para iniciar e parar a ação da prensa.O freio serve para parar o controle deslizante na posição desejada quando a embreagem é desengatada.Ligar e desligar a embreagem, ou seja, ligar e desligar, é controlado pelo mecanismo de controle.
4) sistema de transmissão
Incluindo acionamento por correia, acionamento por engrenagem e outros mecanismos.
5) sistema energético
Incluindo motor, volante (polia).
Além das peças básicas acima, a manivela também possui uma variedade de dispositivos auxiliares, como sistema de lubrificação, dispositivo de segurança, dispositivo de contagem e almofada de ar.
Princípio de funcionamento da manivela:
O prensa de manivela transmite o movimento e a energia do motor ao virabrequim através do sistema de transmissão, de modo que o virabrequim possa girar e o controle deslizante possa gerar movimento alternativo através da biela.
O motor aciona o virabrequim para girar através do pinhão, da engrenagem grande (volante) e da embreagem, e então o controle deslizante faz um movimento alternativo no trilho-guia da fuselagem através da biela.A matriz superior da matriz é fixada no bloco deslizante e a matriz inferior é fixada na mesa de trabalho do corpo da máquina, de modo que a prensa possa pressurizar os materiais de estampagem colocados entre a matriz superior e a matriz inferior e pressioná-los na peça pela matriz para realizar o processamento de pressão.A embreagem é controlada pelo pedal através do mecanismo de controle para realizar o movimento ou parada do mecanismo deslizante da manivela.O freio é compatível com a embreagem e o mecanismo deslizante da manivela pode ser parado em uma determinada posição (geralmente se refere à posição onde o controle deslizante está no ponto morto superior) após a embreagem ser desengatada.A grande engrenagem também atua como um volante para uniformizar a carga do motor e armazenar e liberar energia de maneira eficaz.
