Uma quebra catastrófica de matrizes em operações de estampagem de alta velocidade ou conformação a frio acarreta um impacto financeiro agravado. Custos diretos de reparo de ferramentas, materiais descartados e tempo de inatividade não planejado da produção podem prejudicar a produção. As velocidades de impressão modernas excedem em muito os tempos de reação humana. O monitoramento manual simplesmente não consegue detectar falhas de alimentação, empilhamento de resíduos ou falhas de ejeção de peças antes que o aríete da prensa atinja o Ponto Morto Inferior (BDC). Os operadores não conseguem acionar a parada de emergência rápido o suficiente para evitar um acidente. Confiar na inspeção visual deixa matrizes progressivas caras totalmente vulneráveis a anomalias mecânicas imprevisíveis.
A integração de uma rede confiável de sensores de proteção de matriz automatiza a detecção de falhas. Esta configuração interrompe a impressão instantaneamente quando ocorrem anomalias. Ele faz a transição das operações de manutenção reativa para controle de processo inteligente e adaptativo por meio de feedback computadorizado. Ao monitorar a mecânica interna da ferramenta durante cada golpe, os fabricantes protegem seus equipamentos e garantem a qualidade consistente das peças.
Correspondência específica de falha: A seleção dos sensores de proteção de matriz corretos requer o mapeamento de tecnologias de sensor (indutivo, fotoelétrico, força, medição) para modos de falha específicos, como alimentações curtas, alimentações longas ou falha na ejeção.
O tempo de resposta é crítico: A eficácia do sensor é ditada pela capacidade do sistema de controle da prensa de processar o sinal e acionar o mecanismo de embreagem/freio antes que a matriz feche em caso de falha.
Sobrevivência Ambiental: Ambientes de estampagem destroem eletrônicos frágeis; avaliar sensores com base em resistência a choques, vibrações e fluidos de corte é tão importante quanto a precisão da detecção.
Compensações entre fio e sem fio: Os avanços nos sistemas de transmissores sem fio estão resolvendo pontos de falha tradicionais causados pela fadiga e vibração do fio em ferramentas de alta velocidade, reduzindo drasticamente o tempo de inatividade.
Índice
Um programa de proteção de matriz bem-sucedido deve atingir zero quebras catastróficas de matriz e, ao mesmo tempo, minimizar falsas paradas. Paradas falsas frequentes, conhecidas como disparos incômodos, degradam gravemente a Eficácia Geral do Equipamento (OEE). Quando os disparos indesejados se tornam excessivos, os operadores frequentemente contornam os sistemas de segurança para manter as cotas de produção. Equilibrar a sensibilidade de detecção com a confiabilidade operacional continua sendo o objetivo principal de qualquer projeto de integração de sensores na área de estampagem.

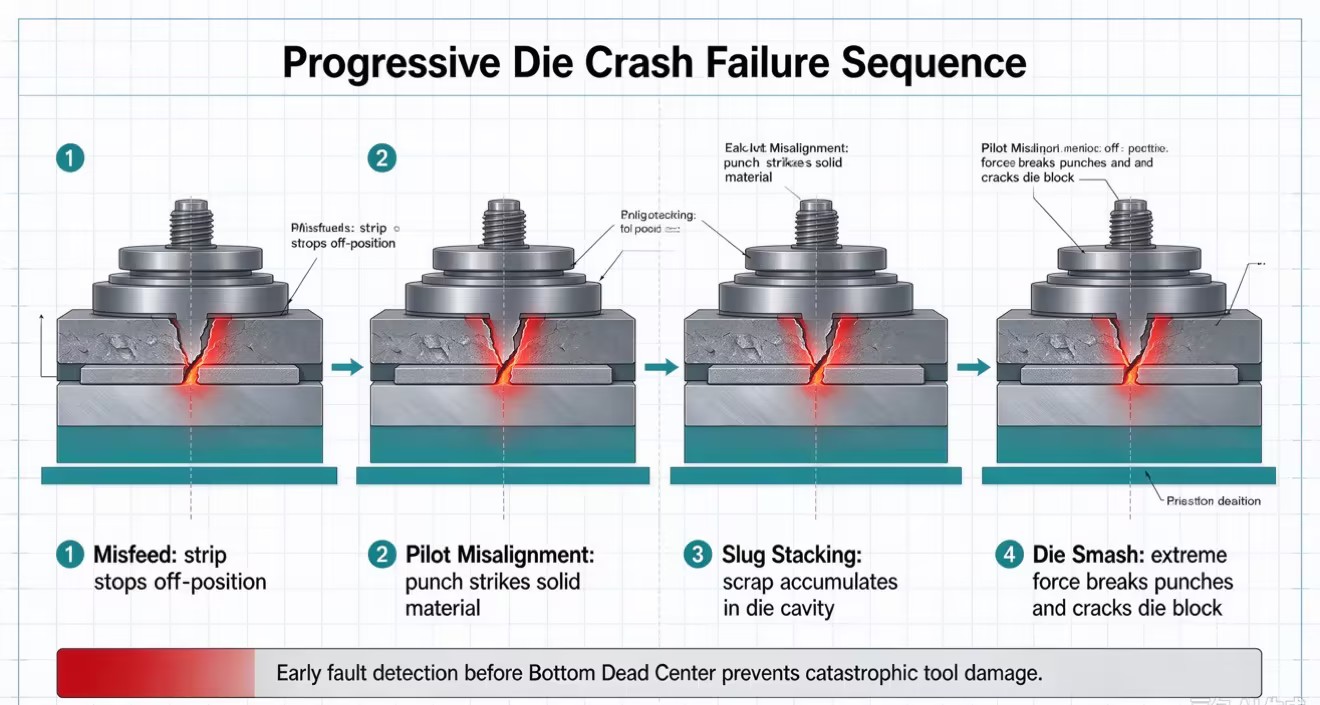

Compreender exatamente como as matrizes falham permite que as equipes de engenharia selecionem o método de detecção correto. Diferentes problemas mecânicos apresentam assinaturas físicas distintas durante o ciclo de impressão. Uma prensa de 200 toneladas funcionando a 150 golpes por minuto (SPM) carrega imensa energia cinética. Quando essa energia encontra uma obstrução, o ponto mais fraco da cadeia mecânica falha instantaneamente.
Erros de alimentação (curtos e longos): o material não avança até o comprimento de progressão preciso. O emperramento da bobina, o deslizamento do alimentador ou o tempo inadequado de liberação do piloto causam alimentações curtas. Feeds longos acontecem quando o impulso leva a tira muito além da estação pretendida. Se uma tira de aço de 0,060 polegadas falhar na alimentação em apenas um quarto de polegada, os punções piloto atingem o material sólido em vez dos furos piloto pré-perfurados. A força necessária para perfurar esse material sólido excede os limites de projeto do punção, causando a quebra do aço da ferramenta.
Puxar e empilhar a lesma: O material de sucata não consegue limpar o bloco da matriz após uma operação de perfuração. Um efeito de vácuo ou lubrificantes de trefilação altamente viscosos podem puxar a pastilha de volta para a superfície da matriz à medida que o punção se retrai. Os golpes subsequentes comprimem vários slugs juntos. Isso cria uma pressão localizada extrema que quebra facilmente as matrizes da matriz ou quebra os punções.
Falhas na ejeção de peças: as peças acabadas permanecem presas na cavidade da matriz durante o próximo golpe. Os ejetores de ar pneumáticos podem falhar ou as peças podem aderir ao punção devido à forte adesão do óleo. Carimbar uma peça nova diretamente sobre uma peça não ejetada garante graves danos à ferramenta e possíveis danos ao virabrequim da prensa.
Desvio Dimensional: O desgaste gradual das ferramentas leva a peças fora da tolerância em longos ciclos de produção. A expansão térmica durante a estampagem em alta velocidade também altera dimensões críticas. Os sensores de medição internos detectam esse desvio durante a produção, e não na inspeção de qualidade final, evitando esforços massivos de classificação de sucata.
Operar sem monitoramento interno expõe o equipamento a graves riscos mecânicos. A reconstrução de matrizes progressivas complexas requer semanas de mão de obra especializada de fabricantes de ferramentas altamente qualificados. Reparar um virabrequim de prensa danificado ou substituir um braço pitman torto requer equipamento pesado, usinagem especializada e tempo de inatividade prolongado. A energia cinética de uma colisão grave é transferida de volta através do aríete, marcando os rolamentos do virabrequim e desalinhando a estrutura da prensa. Confiar na sorte ou nos reflexos do operador não é uma estratégia de produção sustentável.

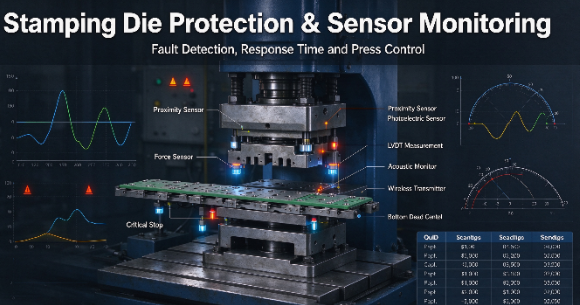

Nenhum tipo de sensor detecta todas as falhas. Os engenheiros de ferramentas devem construir uma rede de dispositivos especializados adaptados às ações específicas que acontecem dentro da ferramenta. Cada tecnologia tem pontos fortes distintos, materiais alvo ideais e limitações ambientais.
Sensores indutivos detectam objetos metálicos usando campos eletromagnéticos oscilantes. Quando um alvo de metal entra no campo, as correntes parasitas retiram energia do oscilador, diminuindo a amplitude e acionando a saída do sensor. Eles são altamente confiáveis em ambientes sujos porque ignoram completamente contaminantes não metálicos, como óleo de estampagem pesada, água e lubrificantes sintéticos. Os fabricantes de ferramentas os utilizam para confirmar a posição da placa decapante, verificar a inserção do pino piloto ou garantir que a tira de material fique plana no bloco da matriz. Sua construção em estado sólido os torna altamente resistentes à vibração contínua de uma prensa de estampagem.
Sensores capacitivos detectam materiais não metálicos medindo mudanças nas propriedades dielétricas. Eles funcionam bem para detectar componentes plásticos ou monitorar níveis de fluidos em sistemas automatizados de lubrificação de matrizes. No entanto, os sensores capacitivos são altamente sensíveis à umidade e ao acúmulo de óleo pesado. Em ambientes de estampagem agressivos, a névoa de óleo ambiente pode revestir a face do sensor e causar leituras falsas, tornando-os menos ideais para detecção direta de peças na matriz.
Sensores de feixe direto e retrorrefletivos são excelentes na verificação de ejeção de peças. Eles projetam um feixe concentrado de luz através do caminho de ejeção. Quando uma peça ejetada de ar rompe a cortina de luz, o sensor envia um sinal de confirmação rápido ao controle da prensa. Variantes de fibra óptica permitem que os fabricantes de ferramentas direcionem as cabeças de detecção para espaços extremamente apertados dentro da sapata da matriz, mantendo os frágeis componentes eletrônicos montados com segurança fora da zona de impacto.
Névoa de óleo pesado e detritos de metal voando facilmente obstruem as lentes ópticas. Isto requer manutenção regular e sistemas de purga de ar dedicados para manter as lentes limpas durante a operação. Se a lente ficar suja, o sensor não consegue registrar o feixe de luz, causando uma falsa parada. Você deve posicionar os sensores ópticos com cuidado para minimizar a exposição à pulverização direta de fluidos e jatos de ar de alta pressão.
Sensores de força, normalmente utilizando células de carga piezoelétricas, ficam dentro ou abaixo de estações de ferramentas individuais. Você os coloca diretamente sob as estações de cunhagem, dobra, estaqueamento e perfuração. Eles medem a força dinâmica exercida durante a parte de trabalho do curso. Ao capturar a assinatura de força única de uma peça boa, o sistema estabelece uma curva de força de base.
Esses sensores detectam picos repentinos de tonelagem instantaneamente. Um pico indica empilhamento de lesmas, punções cegas ou variações na espessura do material de entrada. Capturar uma sobrecarga localizada evita falhas catastróficas antes que o bloco da matriz se quebre. Eles fornecem uma resolução muito mais alta do que os monitores de tonelagem de prensa padrão, que medem apenas a força total do aríete e muitas vezes não detectam sobrecargas pequenas e localizadas em uma grande matriz progressiva.
Sensores de medição de precisão fornecem verificação dimensional em tempo real dentro da ferramenta. Transformadores diferenciais variáveis lineares (LVDTs) ou sensores de deslocamento a laser medem comprimentos de flanges, localizações de furos ou profundidades de formas enquanto a peça ainda está fixada na tira de suporte. Eles utilizam feedback computadorizado para detectar microfalhas e variações de material passo a passo.
Isso detecta erros antes que eles causem danos à ferramenta ou produzam sucata. Se uma estação de dobra começar a sair da tolerância devido à expansão térmica do aço ferramenta, o sensor de medição alerta o operador imediatamente. Isso elimina a necessidade de colocar em quarentena e classificar milhares de peças após a conclusão de uma longa produção.
Sensores acústicos detectam assinaturas sonoras específicas de eventos mecânicos. Um bloqueio de alimentação, um punção quebrado ou um botão de matriz quebrado criam uma emissão acústica distinta de alta frequência. Esses sensores são fixados diretamente na sapata da matriz e detectam essas anomalias durante a parte de trabalho do curso.
Eles atuam como uma camada secundária de diagnóstico, adicionando redundância aos seus sensores primários de proteção de matriz . O monitoramento acústico é particularmente útil para detectar microfraturas em ferramentas de metal duro antes que o punção se desintegre completamente. O sistema compara o perfil acústico de cada golpe com uma linha de base conhecida, interrompendo a pressão se a assinatura sonora se desviar.
Selecionar o hardware certo é apenas metade da batalha. Você deve avaliar como o sensor interage com a dinâmica da prensa e a arquitetura de controle. Velocidade, tempo e robustez ambiental determinam o sucesso do sistema no chão de fábrica.
A velocidade da prensa (SPM) e o ângulo de parada determinam a rapidez com que os sensores devem detectar falhas e acionar uma parada segura. Prensas de alta velocidade exigem tempos de resposta mais rápidos e cálculos de tempo precisos para evitar danos à matriz. Os engenheiros devem avaliar os pontos de detecção do sensor, o tempo de resposta do controlador e o desempenho real da frenagem para garantir que a prensa possa parar antes que ocorra uma colisão.
Sensores de limite fixo usam limites de detecção predefinidos para funções básicas, como ejeção de peças e posicionamento de material. Sistemas adaptativos inteligentes monitoram padrões de força e tempo, ajustando automaticamente os limites de detecção para acomodar variações normais do processo. Esses sistemas podem reduzir alarmes falsos e, ao mesmo tempo, manter uma proteção confiável da matriz.
Os sensores de estampagem devem suportar vibrações contínuas, choques mecânicos, lubrificantes e condições industriais adversas. Invólucros robustos, classificações de proteção IP adequadas e componentes eletrônicos resistentes a choques ajudam a evitar falhas prematuras do sensor. A seleção de sensores projetados para aplicações de estampagem de metal melhora a confiabilidade do monitoramento e reduz o tempo de inatividade para manutenção.
Tecnologia de Sensores | Material Alvo | Aplicação de Estampagem Primária | Resistência Ambiental | Tempo de resposta típico |
|---|---|---|---|---|
Proximidade Indutiva | Apenas metais (aço, alumínio, cobre) | Verificação piloto, posição da placa extratora, detecção de alimentação curta | Excelente (ignora óleo pesado, água e sujeira não metálica) | < 1 ms |
Fotoelétrico (feixe passante) | Qualquer objeto sólido | Verificação de ejeção de peças, cortinas de luz, verificações de retorno de came | Ruim (lentes facilmente sujas por névoa de óleo e detritos voadores) | 1 - 5ms |
Força Piezoelétrica | Carga Mecânica/Esforço | Empilhamento de lesmas, detecção de punção cega, variação de espessura do material | Muito Bom (Requer montagem altamente rígida e bolsos limpos) | <0,5ms |
Medição LVDT | Contato Físico | Desvio dimensional, verificação da profundidade da forma, comprimento do flange | Bom (precisa de proteção física contra impacto direto de sucata) | 2 - 10ms |
Emissão Acústica | Ondas Sonoras de Alta Frequência | Fratura da ferramenta, microfissuras no metal duro, escoriações severas | Excelente (fixado com segurança na sapata externa da matriz) | <0,1ms |
Um sensor perfeitamente selecionado irá falhar se instalado incorretamente. Interferência mecânica, roteamento de fios e integração de controle apresentam obstáculos significativos no chão de fábrica. A implementação adequada requer colaboração entre fabricantes de ferramentas, engenheiros de controle e operadores de prensas para garantir que o sistema sobreviva aos rigores diários da produção.
O posicionamento adequado do sensor garante uma detecção precisa e evita danos durante a estampagem. Os sensores devem ser embutidos em compartimentos protegidos da matriz, longe de componentes móveis e sucatas voadoras. Manter a distância de detecção correta e levar em conta a vibração da matriz e o movimento da tira ajuda a melhorar a precisão e a confiabilidade do monitoramento.
Sensores de matriz sensíveis requerem instalação cuidadosa para evitar danos mecânicos e leituras imprecisas. Use superfícies de montagem limpas, siga as especificações de torque do fabricante e proteja a fiação durante a montagem. Testar os sensores antes de instalar a matriz na prensa ajuda a identificar possíveis falhas e garante uma operação confiável.
Fiação e conectividade confiáveis são essenciais para manter o desempenho do sistema de proteção da matriz. Cabos de nível industrial e conectores protegidos ajudam a evitar danos causados por vibração e trocas frequentes de matrizes. Os sistemas de sensores sem fio podem simplificar a instalação, reduzir falhas relacionadas a cabos e melhorar a eficiência de troca quando configurados corretamente.
Sensores de proteção de matriz integram-se a CLPs ou controladores de monitoramento dedicados para detectar condições anormais e acionar paradas de pressão. Aplicações de estampagem de alta velocidade podem exigir módulos de processamento especializados para resposta rápida. As janelas de temporização programáveis sincronizam a detecção do sensor com o curso da prensa, reduzindo alarmes falsos e melhorando a segurança operacional.
Os sistemas de sensores na matriz ajudam a reduzir danos às ferramentas, tempo de inatividade da produção e desperdício de material, detectando falhas de alimentação, extração de resíduos e outras anormalidades de estampagem. A detecção precoce de falhas protege matrizes caras e melhora a disponibilidade do equipamento. O monitoramento confiável também apoia a produção automatizada, ajudando os fabricantes a aumentar a produtividade e a reduzir os custos operacionais a longo prazo.
Audite suas três matrizes progressivas de maior manutenção para identificar os pontos de falha mecânica mais frequentes.
Mapeie o tempo exato de parada e o ângulo crítico de sua prensa usando um monitor de tempo de parada dedicado.
Instale um conjunto de sensores piloto em uma única estação de ferramentas problemática para testar a capacidade de sobrevivência ambiental e os tempos de resposta.
Atualize sua interface de controle de prensa para suportar interruptores de came programáveis para janelas precisas de interrogação de sensores.
R: Um sensor de proteção de matriz detecta eventos mecânicos específicos, como falhas de alimentação, ejeção de peça ou posição de componente, usando proximidade ou tecnologia óptica. Um monitor de tonelagem mede a força total exercida pela prensa durante o curso para garantir que ela permaneça dentro dos limites operacionais seguros. Os sensores detectam falhas localizadas antes que afetem a tonelagem total.
R: O tempo de resposta depende da velocidade da prensa (SPM) e do mecanismo de frenagem. Você deve calcular o tempo que leva para o sensor detectar uma falha, sinalizar o controlador e acionar o freio antes que o aríete atinja o ângulo de parada crítico onde ocorre o dano à matriz.
R: Sim. Os modernos sistemas de transmissão sem fio são projetados especificamente para ambientes de alto impacto. Ao eliminar os cabos físicos, eles resolvem os pontos de falha tradicionais causados pela fadiga do fio e pela vibração contínua da estampagem, tornando-os altamente confiáveis.
R: Você deve montar sensores de força na matriz diretamente dentro ou imediatamente abaixo da estação de ferramentas individual. Colocá-los diretamente sob o botão específico do punção ou matriz garante que eles capturem picos de tonelagem localizados com precisão, sem interferência de outras operações.
R: Sensores monitoram o bloco da matriz para garantir que o material residual saia da área após cada golpe. Se uma bala recuar e empilhar, o sensor detecta a anomalia ou o pico de pressão resultante e interrompe a prensa instantaneamente antes que o próximo golpe esmague a matriz.
R: Uma chave fim de curso programável, ou resolvedor, define as janelas de temporização específicas durante o curso da prensa quando um sensor deve ser monitorado ou ignorado. Isso evita falsas paradas durante eventos normais, como ignorar um sensor óptico enquanto a ferramenta o bloqueia fisicamente durante a estampagem.
