A prensa elétrica C Frame é uma máquina chave na fabricação moderna, projetada para moldar, perfurar, dobrar e gravar chapas de metal com precisão. Quer você esteja manuseando materiais leves ou pesados, esta impressora versátil oferece eficiência e precisão. Neste guia, exploraremos o princípio de funcionamento, as etapas de operação e as medidas de segurança, ajudando você a entender como maximizar a produtividade. Você também aprenderá sobre diferentes tipos, componentes principais e dicas práticas para tornar sua loja mais segura e eficiente e, ao mesmo tempo, aumentar a produção. Vamos mergulhar no mundo das prensas C Frame.

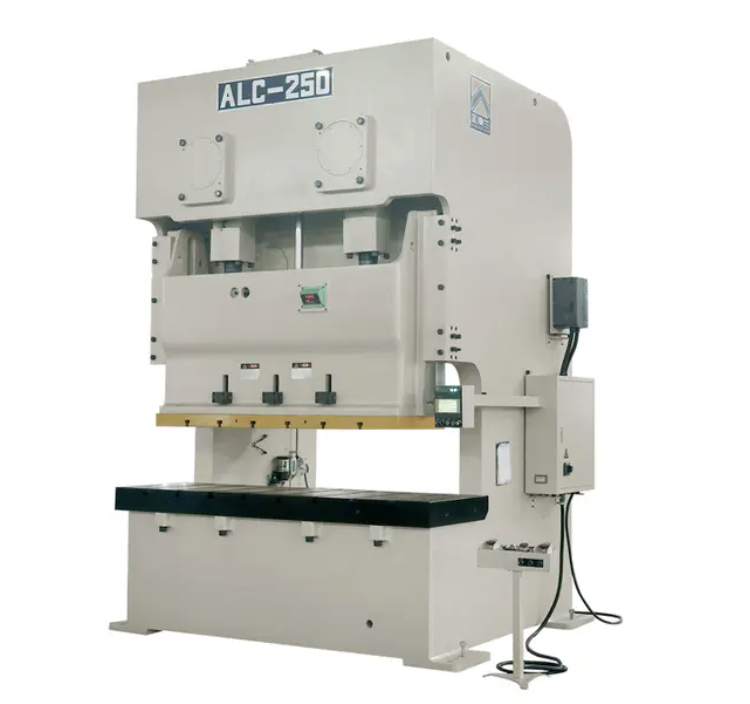

A prensa elétrica AC Frame é uma máquina versátil usada na fabricação. Ele remodela chapas ou perfis metálicos aplicando força controlada. Em sua essência, ele depende de uma estrutura forte, um aríete e ferramentas de matriz correspondentes. Eles são amplamente utilizados porque são simples, mas poderosos.
O nome vem do formato exclusivo da moldura. Imagine um “C” gigante abraçando a área de trabalho. O lado aberto permite fácil acesso para operadores e ferramentas. Ele também mantém a máquina compacta enquanto suporta cargas pesadas.
Estabilidade: A estrutura rígida absorve a força, reduzindo a vibração durante a operação.
Acessibilidade: O design aberto facilita o carregamento e descarregamento de peças.
Durabilidade: Construído em aço ou ferro fundido, suporta uso pesado contínuo.
| Operação | Descrição |
|---|---|
| Supressão | Corte de formas planas de chapa metálica. |
| Soco | Criação de furos ou ranhuras em chapas metálicas. |
| Dobrando | Formando ângulos ou curvas em peças. |
| Gravação | Fazendo padrões em relevo ou recuados. |
| Cunhando | Aplicar alta pressão para imprimir designs ou detalhes. |
Ele pode realizar tarefas leves ou pesadas, dependendo do tipo e das ferramentas. Existem versões mecânicas, hidráulicas ou pneumáticas. Todos eles usam o mesmo princípio: o aríete pressiona o material em forma de forma eficiente.
A prensa elétrica AC Frame pode parecer simples, mas é composta de várias partes críticas. Cada componente desempenha um papel na moldagem do metal de forma eficiente e segura.
A estrutura em forma de C constitui a espinha dorsal da impressora.
Fabricado em ferro fundido ou aço de alta qualidade para máxima durabilidade.
Absorve energia durante a operação, mantendo as vibrações baixas.
O design aberto permite trocas fáceis de ferramentas e melhor acesso do operador.
O aríete se move para cima e para baixo para cortar, perfurar ou moldar o material.
Normalmente segue um movimento em linha reta para resultados precisos.
Sua velocidade e força dependem do tipo de sistema de acionamento.
O dado fica na base da prensa; o punção pressiona o material nele.
Eles funcionam juntos como um molde e um carimbo.
As operações comuns incluem estampagem, dobra, puncionamento e gravação em relevo.
Exemplos de formatos de matrizes: perfis quadrados, circulares e personalizados.
| Tipo | Componentes | Como Funciona |
|---|---|---|
| Mecânico | Volante, virabrequim, embreagem, freio | Converte o movimento rotacional em força linear para o aríete |
| Hidráulico | Cilindros, controles de fluido | Usa pressão hidráulica para mover o aríete com precisão |
| Pneumático | Compressor de ar, cilindro | O ar comprimido impulsiona o movimento do aríete para tarefas mais leves |
| Elétrico | Motor, sistema de engrenagens | O motor aciona o aríete diretamente, adequado para velocidades variáveis |
Mantém as peças móveis funcionando suavemente e reduz o desgaste.
As práticas comuns incluem pontos de lubrificação automáticos ou manuais.
Ajuda a prolongar a vida útil da máquina e garante um desempenho consistente.
As prensas geralmente incluem proteções, intertravamentos e botões de parada de emergência.
Os operadores devem sempre usar EPI, como luvas, óculos de segurança e proteção auricular.
Verificações e treinamentos regulares reduzem os riscos de acidentes e melhoram o fluxo de trabalho.
Compreender como uma prensa elétrica C Frame funciona ajuda os operadores a usá-la com eficiência e segurança. Pode parecer complexo, mas o princípio é simples.
A prensa converte o movimento rotativo de um motor ou volante em movimento linear do aríete.
O aríete desce, pressionando o punção no dado.
A força molda, corta ou dobra o metal exatamente conforme necessário.
O processo se repete centenas ou milhares de vezes por hora, garantindo alta eficiência de produção.
Os sistemas hidráulicos e pneumáticos ajustam a força suavemente para diferentes materiais.
Configurando a matriz e o punção
Primeiro, fixe a matriz firmemente na base da prensa e alinhe o punção no aríete. Certifique-se de que tudo esteja orientado corretamente para obter uma modelagem precisa.
Carregando o material
Coloque cuidadosamente a peça metálica na matriz, garantindo que ela fique plana. Utilize guias ou batentes para manter o material devidamente alinhado durante a operação.
Ativando o aríete
Engate o sistema de acionamento, seja ele motorizado, hidráulico ou pneumático. O aríete então se move diretamente para baixo, pressionando o material na matriz.
Processo de conformação de metal
À medida que o aríete pressiona, o material se deforma para combinar com o formato da matriz. Este processo pode incluir corte, puncionamento, dobra, gravação em relevo ou cunhagem.
Remoção e inspeção da peça
Após a conformação, levante o aríete e remova cuidadosamente a peça acabada. Inspecione a peça quanto à precisão e qualidade antes de iniciar o próximo ciclo.
| Passo | Chave Dica |
|---|---|
| Configuração de matrizes e perfurações | Verifique novamente o alinhamento antes da operação |
| Carregando material | Mantenha as mãos limpas; use ferramentas para folhas grandes |
| Ativação de RAM | Ajuste a velocidade e a pressão com base no material |
| Processo de formação | Observe a deformação e repetibilidade adequadas |
| Remoção de peças | Inspecione as peças para garantir a consistência |
Operar uma prensa elétrica com estrutura C pode ser arriscado se as medidas de segurança adequadas não forem seguidas. Vamos detalhar as práticas essenciais para um uso seguro.
Os operadores devem receber treinamento formal antes de utilizar a prensa. Eles devem compreender as capacidades de carga, a operação do aríete e os procedimentos de emergência. A certificação garante que eles estejam qualificados para manusear máquinas de alta força com segurança. Cursos regulares de atualização ajudam a manter a conscientização e reduzir acidentes.
A proteção adequada evita o contato acidental com peças móveis. Os sistemas de controle bimanual exigem que ambas as mãos ativem o aríete, mantendo as mãos fora das zonas de perigo. São recursos de segurança simples, mas altamente eficazes.
Os botões de parada de emergência devem ser facilmente acessíveis. Os operadores devem saber como ativá-los instantaneamente em caso de problema. Os procedimentos de bloqueio/sinalização garantem que a prensa não seja iniciada durante a manutenção ou reparos, protegendo os trabalhadores de movimentos inesperados.
Os operadores devem usar óculos de segurança, luvas e proteção auditiva. Botas e aventais com biqueira de aço são recomendados em muitas oficinas. O EPI reduz o risco de ferimentos causados por fragmentos de metal, ruído e componentes móveis.
Todas as operações devem seguir as diretrizes da OSHA e os padrões de segurança relevantes da indústria. Auditorias regulares e verificações de conformidade ajudam a identificar perigos e aplicar práticas adequadas. Manter-se atualizado com o código protege os funcionários e as instalações.
| Área de Segurança | Ação Chave |
|---|---|
| Treinamento e Certificação | Conclua cursos e mantenha registros |
| Proteção e controle bimanual | Instale barreiras e use ativação dupla |
| Parada e bloqueio de emergência | Coloque os botões de forma acessível e siga os procedimentos |
| EPI | Certifique-se de que os operadores usem proteção para os olhos, mãos e ouvidos |
| Conformidade | Realize auditorias e siga as regras da OSHA |
R: As prensas de estrutura C lidam principalmente com chapas de metal como aço, alumínio e cobre. Eles também podem trabalhar com folhas plásticas e ligas leves dependendo do ferramental.
R: As prensas mecânicas usam volante e virabrequim para movimentos rápidos e precisos. As prensas hidráulicas utilizam pressão de fluido, oferecendo força variável e melhor controle para materiais mais espessos ou mais resistentes.
R: Forneça treinamento, use proteções e controles bimanuais, use EPI, siga os procedimentos de bloqueio/sinalização e siga os padrões de segurança da OSHA e do setor.
R: Com manutenção adequada, lubrificação e operação cuidadosa, uma prensa C Frame pode durar de 15 a 25 anos ou mais em uso industrial.
R: Sim, eles podem integrar controles digitais, sensores e alimentadores robóticos para aumentar a velocidade, a precisão e a eficiência na fabricação de grandes volumes.
Compreender a prensa elétrica com estrutura C abre portas para uma conformação de metal mais inteligente, rápida e segura. Ao dominar sua operação, desde a configuração da matriz até a ativação do êmbolo, você pode obter resultados consistentes e de alta qualidade para cada projeto.
