A seleção da arquitetura de prensa correta exige o equilíbrio entre a tonelagem necessária e a flexibilidade operacional. O excesso de engenharia desperdiça espaço, enquanto a falta de especificações leva à deflexão da estrutura e danos às ferramentas. Os gerentes de instalações e os engenheiros de produção muitas vezes lutam para determinar o limite exato onde uma prensa de abertura aberta se torna um passivo em vez de um ativo. Você enfrenta esse dilema constantemente ao comparar a versatilidade da oficina com a rigidez de alto volume. Construímos este guia para fornecer uma estrutura de avaliação técnica. Ele ajuda você a determinar quando uma máquina de estrutura espaçada é a solução ideal para o seu chão de fábrica. Analisamos limitações mecânicas, casos de uso ideais e eficiência operacional geral. Você aprenderá como combinar os requisitos da matriz com as capacidades da estrutura, evitando desalinhamentos dispendiosos. Isso garante que seu processo de seleção de equipamentos dependa de dados concretos, e não de suposições.

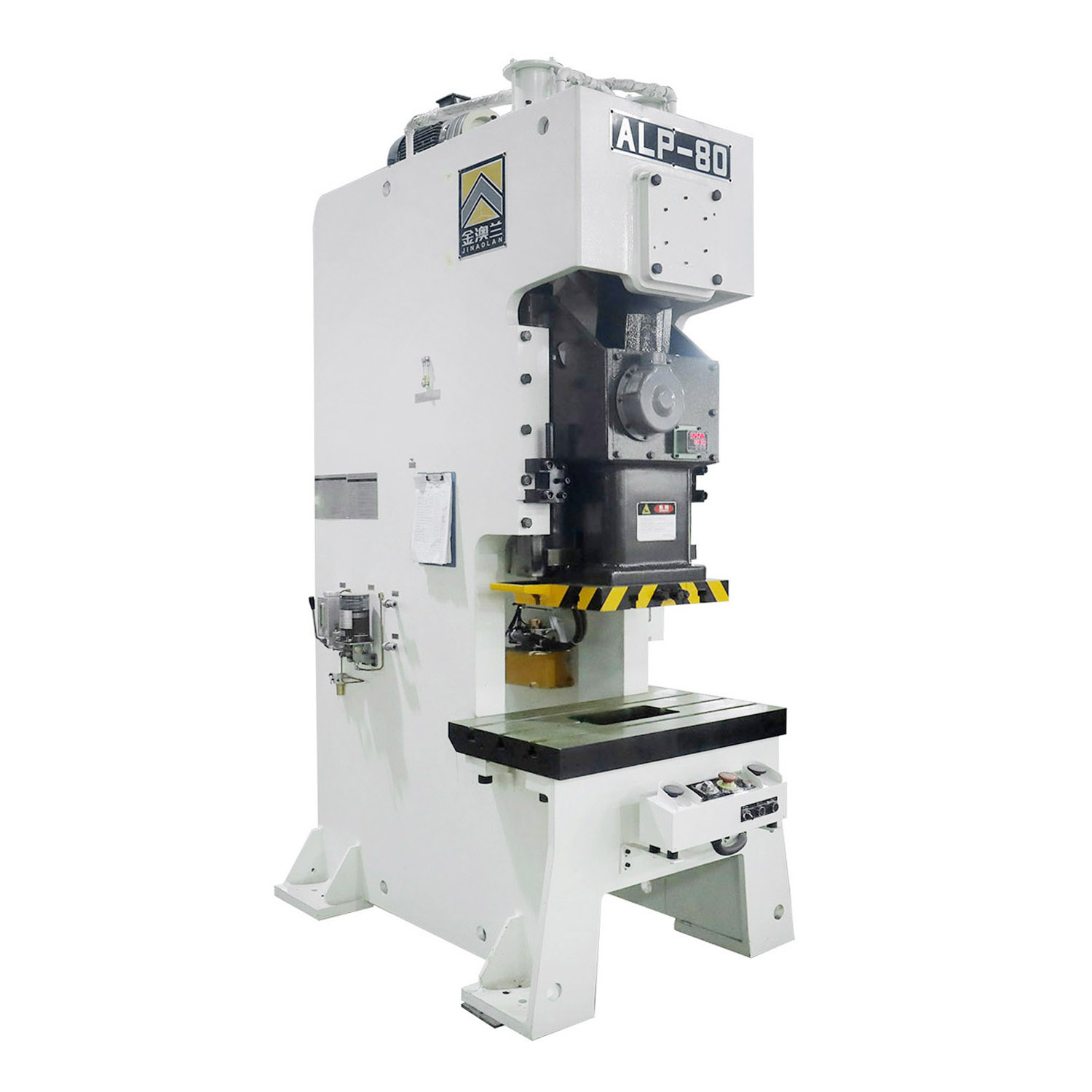

Casos de uso ideais: As prensas de estrutura C são excelentes em operações que exigem acesso pelos três lados, trocas frequentes de ferramentas e execuções de produção de pequeno a médio porte.
Limitações estruturais: O projeto de folga aberta é inerentemente suscetível à deflexão angular (abertura) sob cargas quase máximas, tornando-o inadequado para trabalhos de matriz progressivos altamente desequilibrados ou de tonelagem extrema.
Eficiência no tamanho da cama e no tamanho da cama: Elas oferecem uma pegada significativamente menor e são otimizadas para tamanhos de cama menores em comparação com impressoras de lado reto (estrutura em H), ideais para espaços de trabalho compactos e layouts de fabricação celular.
Aplicação Sweet Spot: Mais eficaz para operações gerais de fabricação de metal, estampagem, puncionamento, dobra e rebitagem, geralmente abaixo do limite de capacidade de 250 toneladas.
Índice
O design de abertura aberta oferece excelente acessibilidade para ferramentas e operação, mas possui menor rigidez do que as prensas de estrutura fechada. Como a parte frontal da estrutura não é suportada, cargas pesadas podem causar deflexão da estrutura e afetar o alinhamento do aríete à base. Tamanhos de base maiores aumentam esse efeito, de modo que as prensas de estrutura espaçada são usadas principalmente para componentes menores e aplicações de estampagem mais leves, onde a carga permanece próxima ao centro da estrutura.
As prensas de estrutura aberta padrão geralmente operam entre 10 e 250 toneladas. Exceder esta faixa aumenta a tensão da estrutura e pode causar abertura, o que afeta o alinhamento entre o aríete e o reforço. Esse desalinhamento pode causar desgaste desigual da matriz, ferramentas danificadas e redução da precisão da peça. Modelos reforçados de alta tonelagem podem suportar cargas maiores, mas exigem estruturas maiores e reduzem as vantagens de economia de espaço do projeto de vão aberto.
As características de velocidade e curso desta arquitetura a tornam ideal para puncionamento e estampagem em estação única. Os operadores podem alimentar o material rapidamente de vários ângulos. O êmbolo realiza um ciclo rápido, simplificando as tarefas de supressão de alta velocidade. As operações de supressão geram um choque instantâneo significativo. Quando o punção rompe o material, a energia armazenada na estrutura da prensa é liberada instantaneamente. A estrutura de abertura aberta absorve essa tonelagem reversa de maneira diferente de uma prensa de lado reto, muitas vezes exigindo amortecedores de choque especializados se estiver operando perto da capacidade máxima.
A arquitetura aberta oferece enormes vantagens para a eliminação de slug. O material residual cai facilmente ou pode ser direcionado pela parte traseira ou pelas laterais por meio de calhas personalizadas. Isso evita que o acúmulo de sucata emperre a matriz ou danifique a peça de trabalho. A remoção eficiente de sucata se traduz diretamente em maior tempo de atividade e menos paradas para manutenção. Você não precisa projetar complexos sistemas internos de descarte de sucata dentro da própria sapata da matriz, simplificando sua engenharia de ferramentas.
A estampagem de pequenas tiragens concentra-se na configuração rápida e na flexibilidade de produção, em vez da velocidade máxima. O design aberto das prensas de estrutura aberta permite trocas fáceis de matrizes e integração de sistemas de troca rápida de matrizes, tornando-as adequadas para diversas tarefas de fabricação de pequenos lotes.
No entanto, estas prensas têm limitações com matrizes progressivas complexas. O carregamento irregular em diversas estações pode causar deflexão do deslizamento, levando ao desgaste da ferramenta e a problemas de precisão. Eles são mais adequados para operações progressivas simples onde a carga permanece equilibrada.
As aplicações de dobra e conformação geralmente envolvem peças grandes ou irregulares. O design aberto das prensas de estrutura aberta proporciona melhor acessibilidade para o manuseio dessas peças. No entanto, o carregamento irregular é comum, por isso as ferramentas devem ser posicionadas com cuidado para manter o equilíbrio de forças.
A cunhagem requer alta pressão na parte inferior do curso. Como isso cria uma tensão significativa na estrutura, os operadores devem evitar sobrecarregar a prensa. Um sistema de monitoramento de tonelagem ajuda a controlar as forças de conformação e protege a máquina contra danos permanentes.
Modelos de tonelagem mais leve freqüentemente servem em montagem de precisão. Estacar, rebitar e pressionar rolamentos requerem força moderada e alta precisão. As linhas de fabricação automotiva e de eletrodomésticos dependem fortemente dessas máquinas para tarefas de submontagem. A frente aberta permite que operadores ou braços robóticos coloquem montagens complexas na área da matriz com segurança e rapidez. Essas aplicações específicas de prensas elétricas com estrutura C maximizam a velocidade e a acessibilidade da máquina, ao mesmo tempo em que permanecem bem abaixo dos limites críticos de deflexão. Você pode montar tigelas de alimentação automatizadas e mesas de indexação rotativas diretamente na almofada, criando uma célula de montagem compacta e independente.

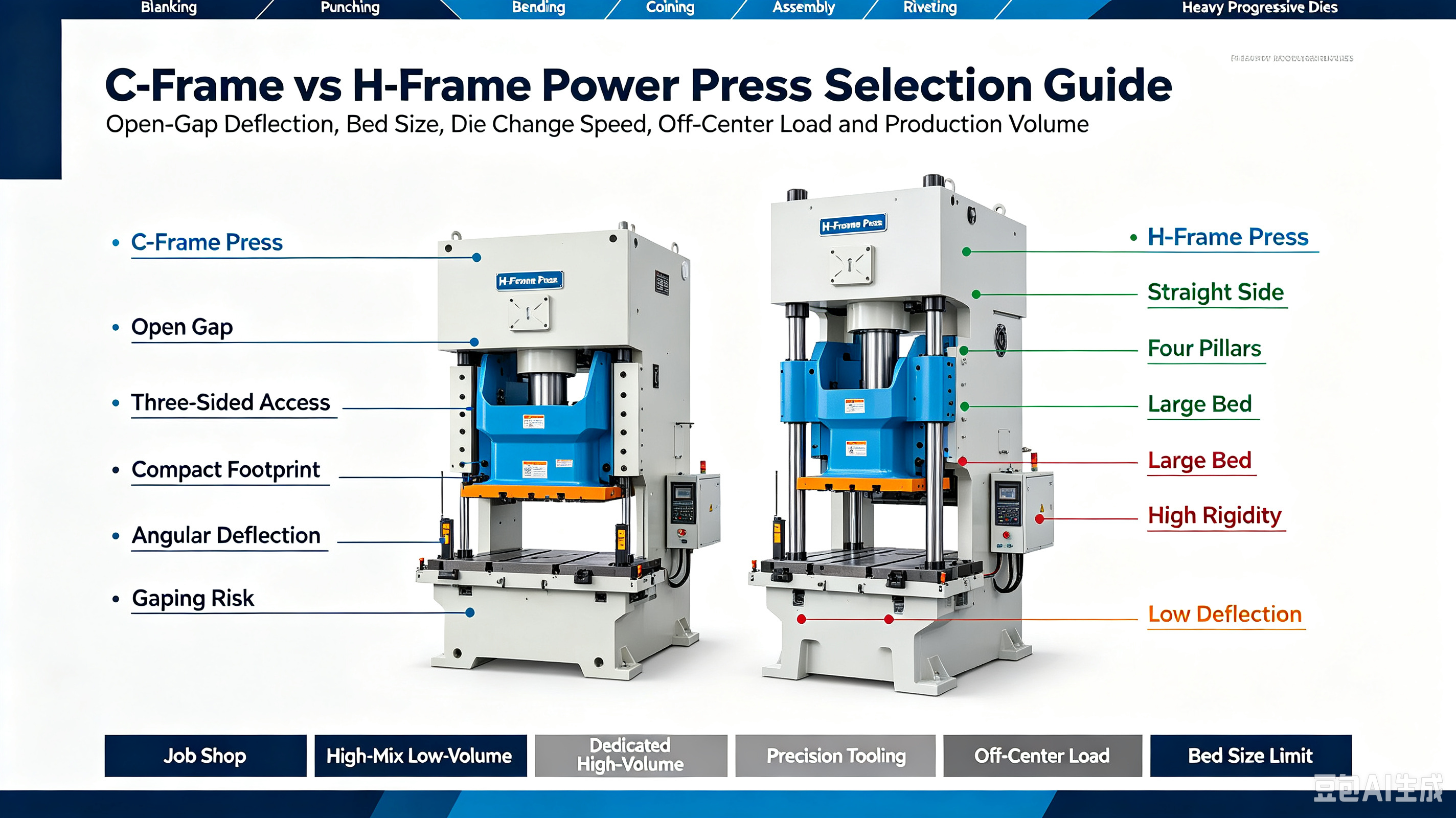

O contraste mais marcante entre esses dois designs é a acessibilidade. Uma moldura lacunar oferece acesso em três lados. Uma estrutura em H restringe o acesso a janelas laterais estreitas e às aberturas dianteiras/traseiras. Essa acessibilidade impacta diretamente no tempo de configuração. Instalações com trocas frequentes de matrizes apresentam reduções significativas de mão de obra com máquinas de vão aberto. Empilhadeiras ou carrinhos de matrizes podem se aproximar de vários ângulos, dirigindo-se até a placa de apoio. Fixadores e braçadeiras são fáceis de alcançar sem precisar se inclinar para um espaço escuro e fechado da matriz. Para uma oficina que realiza três ou quatro trocas diárias, essa velocidade é uma enorme vantagem operacional.
Cargas descentralizadas afetam as prensas de estrutura H e de estrutura espaçada de maneira diferente. As prensas com estrutura em H proporcionam melhor estabilidade porque a estrutura de quatro colunas suporta o aríete em todos os cantos e reduz o movimento lateral. As prensas de estrutura espaçada são mais sensíveis a cargas irregulares, o que pode aumentar a tensão na estrutura e no sistema de guia. Aplicações de estampagem grandes e pesadas geralmente exigem prensas de estrutura H, enquanto as prensas de estrutura espaçada são mais adequadas para componentes menores e necessidades de produção compactas. A escolha da estrutura certa ajuda a manter a precisão, reduzir o desgaste da ferramenta e evitar defeitos nas peças.
Avalie a relação pegada/tonelagem. As máquinas Gap-frame agregam um poder de puncionamento significativo em um espaço muito pequeno. Isso os torna altamente atraentes para integração de fabricação celular. Você pode agrupar várias impressoras pequenas para criar uma linha de produção enxuta. Uma estrutura em H de tonelagem semelhante requer uma área ocupada muito maior e, muitas vezes, um espaço livre no teto mais alto. A integração das instalações é mais simples com gap-frames. Eles raramente exigem poços de fundação especializados ou pontes rolantes enormes para instalação. Você pode fixá-los diretamente em um piso de concreto armado padrão usando suportes de isolamento para serviços pesados.
Recurso |
Quadro C (gap aberto) |
Estrutura H (lado reto) |
|---|---|---|
Acessibilidade |
Excelente (acesso pelos três lados) |
Restrito (Pilares bloqueiam acesso) |
Rigidez e Deflexão |
Moderado (propenso a abertura angular) |
Alto (deflexão mínima) |
Pegada |
Compacto (sem necessidade de poço) |
Grande (muitas vezes requer trabalho de fundação) |
Execução de produção ideal |
Mix alto, baixo volume (HMLV) |
Mix baixo, alto volume |
Complexidade de ferramentas |
Estação única, progressiva simples |
Progressivo complexo e multiestação |
Capacidade de carga fora do centro |
Pobre a razoável |
Excelente |
A variabilidade da produção determina a seleção do equipamento. Gap-frames favorecem ambientes de alta mistura e baixo volume (HMLV). A flexibilidade operacional é o principal motivador aqui. Uma única máquina pode perfurar colchetes pela manhã e cunhar fichas à tarde. A velocidade inerente do ram maximiza o rendimento para diversos contratos de curto prazo. Linhas dedicadas de alto volume, que estampam exatamente a mesma peça milhões de vezes, se beneficiam mais do ambiente rígido e de baixo desgaste de uma prensa de lado reto. Você implanta prensas de abertura quando a agilidade é mais importante do que a força bruta e contínua.
A ergonomia da alimentação manual é muito superior em uma prensa de espaço aberto. Os operadores não precisam contornar pesados pilares de aço. A visibilidade da área de ferramentas é excelente, reduzindo a fadiga e melhorando o controle de qualidade. A integração da automação é direta. Robótica, alimentação de bobinas e sistemas automatizados de ejeção de peças cabem facilmente no envelope da máquina. Você pode montar um servoalimentador em um lado, um transportador de sucata na parte traseira e deixar a frente aberta para acesso de manutenção sem conflitos espaciais.
A deflexão inerente de uma estrutura com folga afeta a vida útil da ferramenta. Ferramentas de metal duro com tolerância restrita são quebradiças. Se a estrutura da prensa ficar aberta sob carga, o punção e a matriz ficarão ligeiramente desalinhados. Isso lasca o metal duro e destrói a ferramenta. Você deve combinar o design da matriz com a estrutura da prensa. Se você precisar executar peças de alta precisão em uma prensa elétrica de estrutura C , utilize matrizes fortemente guiadas. Pinos-guia maciços e buchas de rolamento de esferas dentro do conjunto de matrizes absorverão algumas das forças laterais. Esta orientação interna da matriz protege as arestas de corte da deflexão angular da prensa, transferindo a carga de alinhamento das pontas da prensa para a sapata da matriz.
Uma maneira prática de reduzir a folga da estrutura é evitar operar a impressora em plena capacidade. Manter uma margem de segurança, como usar uma prensa maior que a tonelagem necessária, ajuda a reduzir a deflexão e prolonga a vida útil do equipamento. A instalação de monitores de tonelagem pode detectar condições de sobrecarga e parar a máquina quando os limites forem excedidos. Para aplicações exigentes, as modificações do tirante podem melhorar a rigidez do quadro, mantendo ao mesmo tempo a flexibilidade de um design de vão aberto.
Os requisitos de manutenção dependem do sistema de acionamento. As prensas mecânicas precisam de verificações regulares de embreagens, freios, volantes, pontos de lubrificação e sincronismo de segurança. As prensas hidráulicas exigem monitoramento dos cilindros, níveis de pressão e condições do óleo. Independentemente do tipo de sistema, os primeiros sinais, como vibração incomum, ruído anormal, vazamentos de óleo ou desgaste excessivo da guia, devem ser resolvidos rapidamente para evitar danos ao equipamento e tempo de inatividade.
O design aberto em três lados apresenta desafios de segurança únicos. Os operadores têm vários pontos de acesso à zona de perigo. Integrações de segurança rigorosas são obrigatórias. As cortinas de luz devem cobrir a área de trabalho principal do operador. Você pode configurá-los para inicialização do dispositivo de detecção de presença (PSDI) se as regulamentações locais permitirem, acelerando as operações manuais. Os controles bimanuais garantem que as mãos do operador estejam afastadas da ferramenta antes que o aríete desça. Proteções rígidas, como proteções de policarbonato ou malha de aço, devem bloquear o acesso às laterais e à parte traseira do espaço da matriz. Atender aos padrões OSHA e ANSI requer uma abordagem abrangente para proteger todo o envelope aberto.
A avaliação dos investimentos em equipamentos exige a análise da alocação de recursos e do impacto nas instalações. A área ocupada inicial e os requisitos de instalação de uma estrutura de abertura são geralmente inferiores aos de uma prensa lateral reta de tonelagem comparável. Essa menor barreira de entrada libera recursos para melhores ferramentas, sistemas QDC ou equipamentos de automação. A versatilidade de longo prazo proporciona valor operacional contínuo. Uma única máquina pode lidar com uma enorme variedade de geometrias e materiais de peças. Essa adaptabilidade garante que a máquina raramente fique ociosa, maximizando as taxas de utilização do chão de fábrica.
Os cálculos de retorno do investimento devem levar em consideração as horas de trabalho economizadas e o tempo de atividade da máquina. Meça o tempo exato que leva para trocar uma matriz em uma prensa de estrutura fechada versus uma prensa de abertura aberta. Implementar princípios de troca de matrizes em um minuto (SMED). Multiplique os minutos economizados pela taxa de mão de obra da sua loja e depois pelo número de trocas por ano. Os ganhos de eficiência aumentam rapidamente. A capacidade de licitar diversos contratos de curto prazo aumenta a densidade do cronograma de produção. Quanto mais rápido você configurar um trabalho, mais competitivas suas instalações se tornarão para a fabricação de pequenos lotes.
Aqui estão as próximas etapas acionáveis para sua instalação:
Audite suas execuções de produção atuais para identificar a frequência de trocas de matrizes e a tonelagem média necessária.
Calcule a carga descentralizada exata e o paralelismo necessário entre a base e o aríete para suas matrizes mais complexas para descartar riscos de deflexão.
Meça o espaço disponível para determinar se um layout de estrutura compacta permite um fluxo de fabricação celular mais eficiente.
Consulte um fabricante de prensas para executar um teste específico de monitoramento de tonelagem em sua aplicação mais pesada antes de finalizar a seleção do equipamento.
R: A faixa padrão fica entre 10 e 250 toneladas. A física estrutural limita tonelagens mais altas porque o design de frente aberta atua como uma alavanca. Empurrar além de 250 toneladas geralmente causa deflexão angular inaceitável. Embora existam raros modelos personalizados de até 400 toneladas, eles exigem um enorme reforço de aço que anula os benefícios de economia de espaço.
R: Sim, mas apenas para matrizes progressivas curtas ou simples. O comprimento limitado do leito restringe o número de estações. A deflexão angular inerente sob carga pode causar emperramento ou desgaste irregular em ferramentas progressivas longas e com tolerância estreita. Os quadros H são fortemente preferidos para trabalhos progressivos complexos.
R: A abertura é causada pela física do design da frente aberta. Quando o aríete pressiona a peça de trabalho, uma força igual empurra a estrutura da prensa. Sem pilares frontais para manter a estrutura unida, a metade superior da estrutura dobra-se ligeiramente para cima e para trás sob a tonelagem máxima.
R: Uma estrutura em C apresenta frente e laterais abertas, proporcionando excelente acessibilidade para operadores e trocas rápidas de ferramentas. Uma estrutura O, ou prensa lateral reta, possui uma estrutura de anel fechado com quatro pilares de canto. A estrutura em O oferece rigidez superior e deflexão angular zero, mas restringe o acesso à área de ferramentas.
R: As prensas hidráulicas geralmente são melhores para estampagem profunda. Eles podem fornecer força total e constante em todo o comprimento do curso. As prensas mecânicas só atingem a tonelagem máxima na parte inferior do curso, o que pode rasgar o metal durante operações de trefilação profundas e contínuas.
R: Essas prensas devem ser ancoradas com segurança para evitar movimentos devido à vibração operacional. Eles normalmente são aparafusados a uma base de concreto armado usando chumbadores resistentes. Suportes de isolamento de vibração ou almofadas de nivelamento especializadas são frequentemente instalados entre os pés de pressão e o chão para absorver choques.
