A H Frame Power Press é a base das modernas oficinas e unidades de fabricação, oferecendo resistência e precisão incomparáveis. Esteja você formando metal, moldando plásticos ou executando tarefas de montagem, essas versáteis prensas hidráulicas oferecem desempenho consistente para uma variedade de aplicações industriais. Desde prensas manuais com estrutura em H para pequenas oficinas até modelos elétricos e pneumático-hidráulicos para produção de alto volume, elas combinam durabilidade, controle e eficiência. Vamos explorar os tipos, aplicações e benefícios das prensas de estrutura H e ver por que elas são ferramentas essenciais para operações industriais e de pequena escala.
Uma prensa com estrutura em H é um tipo de prensa hidráulica reconhecida por sua estrutura robusta em forma de H. Às vezes são chamadas de prensas de oficina porque muitas oficinas dependem delas para tarefas pesadas. Ao contrário das prensas de estrutura C, que têm um único lado aberto, ou das prensas de quatro colunas, que usam quatro guias verticais para precisão, a estrutura H oferece um equilíbrio entre resistência, acessibilidade e estabilidade.
Os principais componentes incluem:
Quadro: A estrutura em forma de H que proporciona rigidez e suporte
Cilindro hidráulico: Converte a pressão do fluido em força linear
Ram/pistão: A peça que aplica pressão à peça de trabalho
Mesa/cama de trabalho: onde os materiais ficam durante as operações de prensagem
| Componente | Função |
|---|---|
| Quadro | Mantém a estabilidade e reduz a deflexão sob cargas pesadas |
| Cilindro Hidráulico | Gera força usando pressão de fluido |
| Aríete/Pistão | Transfere a força do cilindro para a peça de trabalho |
| Mesa/Cama de Trabalho | Mantém o material para moldar, dobrar ou montar |
As prensas de estrutura H têm uma longa história na fabricação industrial. Eles evoluíram a partir de prensas mecânicas que exigiam mais esforço físico. Com o tempo, os sistemas hidráulicos substituíram as manivelas manuais, permitindo maior força e operação mais suave.
Eles se tornaram essenciais em automação industrial, conformação de metais e trabalhos de precisão. As fábricas agora podem produzir peças consistentes com mais rapidez. Oficinas, pequenas e grandes, usam prensas de estrutura H para tarefas como endireitar metal, montar componentes ou forjar peças.
No coração de uma prensa de estrutura H está um sistema hidráulico. Utiliza um fluido incompressível, geralmente óleo, para transmitir força. Um pequeno pistão empurra o fluido para um cilindro maior. Isso amplifica a força, permitindo que os operadores exerçam muita pressão com pouco esforço.
Os sistemas de controle variam. Algumas prensas são manuais, operadas por alavancas ou bombas manuais. Outros usam PLC (controladores lógicos programáveis) ou interfaces touchscreen. Eles permitem um controle preciso sobre:
Pressão aplicada
Velocidade do carneiro
Comprimento do curso
Etapas de operação:
O operador define a pressão usando o sistema de controle
A bomba move o fluido hidráulico para dentro do cilindro
Ram aplica força na peça de trabalho
O fluido retorna ao reservatório após acidente vascular cerebral
Eles são silenciosos, precisos e podem manter a pressão constante por um longo tempo – perfeitos para moldar metal, prensar rolamentos ou outras tarefas industriais.
Uma prensa manual de estrutura H é simples e fácil de operar. Eles usam uma alavanca ou bomba manual para mover o fluido hidráulico e aplicar força.
Ideal para pequenas oficinas e tarefas leves
Não necessita de eletricidade, por isso é perfeito para locais com energia limitada
O operador tem controle total sobre velocidade e pressão
Essas prensas são ótimas para tarefas como dobrar pequenas chapas de metal, prensar rolamentos ou projetos amadores.

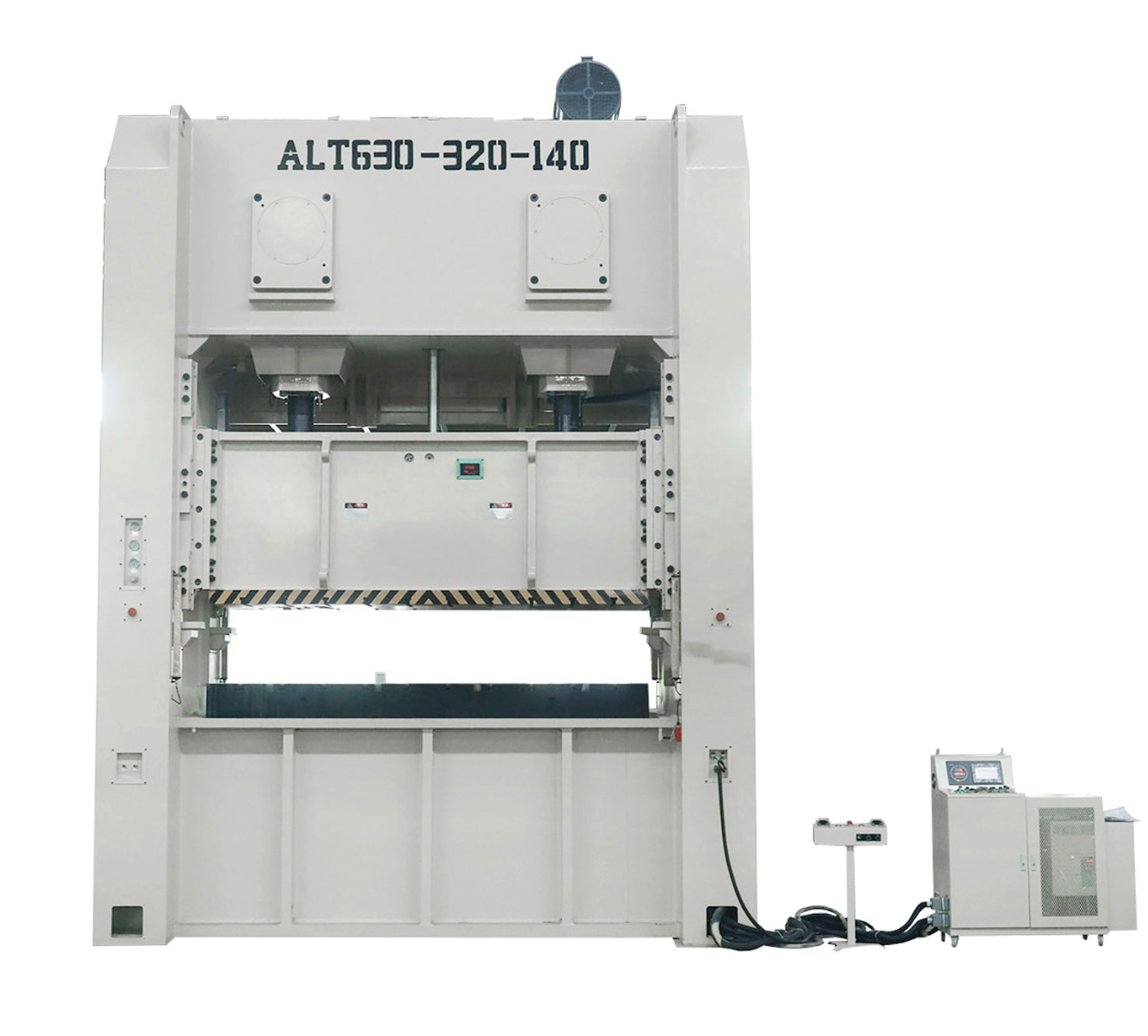

As prensas elétricas com estrutura em H utilizam um motor elétrico para acionar a bomba hidráulica, oferecendo mais potência e ciclos mais rápidos.
Operação contínua para longos ciclos de produção
Alta produtividade devido à força constante e forte
Funções programáveis e ciclos automáticos para trabalhos de precisão
Eles são amplamente utilizados em unidades de fabricação, montagem automotiva e conformação de metais, onde a repetibilidade e a velocidade são importantes.
A prensa pneumático-hidráulica com estrutura em H combina a velocidade do ar comprimido com a força da pressão hidráulica.
Operação rápida e precisa
Ideal para linhas de montagem ou tarefas de prensagem de alto volume
Produz menos calor e ruído, tornando-o mais limpo para uso interno
Essas prensas são perfeitas para trabalhos que exigem velocidade e força, como inserção de rolamentos, prensagem de componentes ou forjamento leve.
| Tipo | Operação/Fonte de energia | Principais recursos | Casos de uso ideais |
|---|---|---|---|
| Prensa manual de estrutura H | Alavanca ou bomba manual | Controle total, sem eletricidade, operação simples | Pequenas oficinas, tarefas leves, projetos de hobby |
| Prensa elétrica de estrutura H | Bomba hidráulica motorizada elétrica | Operação contínua, alta produtividade, ciclos programáveis | Unidades fabris, montagem automotiva, conformação de metais |
| Prensa Pneumático-Hidráulica | Ar comprimido + pressão hidráulica | Rápido e preciso, baixo calor/ruído, ideal para alto volume | Linhas de montagem, prensagem de componentes, forjamento leve |
As prensas de estrutura H são ideais para moldar e formar metal. Eles podem carimbar, dobrar, endireitar e estampar materiais com facilidade.
Painéis de carroceria, portas e capôs automotivos
Chapas metálicas, tubos e componentes estruturais
Obtenha força uniforme e formas precisas
Eles permitem que os fabricantes criem curvas e ângulos complexos que as ferramentas manuais não conseguem controlar.
Essas prensas são excelentes em forjamento, tanto a quente quanto a frio. A pressão controlada fortalece o grão do metal e aumenta a durabilidade.
Peças de motor, eixos e componentes críticos
Peças de aeronaves e elementos metálicos estruturais
A força consistente garante peças mais fortes e sem defeitos
As prensas com estrutura em H mantêm a estabilidade mesmo sob cargas pesadas, tornando-as perfeitas para tarefas exigentes de forjamento.
As prensas de estrutura H tornam as tarefas de montagem mais rápidas e confiáveis. Eles ajustam componentes à pressão, como rolamentos, engrenagens e eixos.
Montagem eletrônica: placas de circuito e conectores
Móveis: juntas, ferragens e acessórios
Automotivo: instalação de buchas ou rolamentos
O controle preciso evita danos a componentes delicados, ao mesmo tempo que garante conexões firmes e seguras.
Essas máquinas são excelentes para puncionar e cortar materiais. Eles produzem resultados limpos e precisos com vibração mínima.
Chapa metálica: furos, ranhuras ou formas personalizadas
Tecido e couro: padrões para sapatos, bolsas, roupas
Redução do desperdício de material e bordas profissionais
As prensas de estrutura H podem ser combinadas com matrizes personalizadas para cortes repetíveis e precisos.
As prensas de estrutura H são amplamente utilizadas para moldagem de plástico, incluindo moldagem por compressão e transferência.
Crie peças com superfícies lisas e tolerâncias restritas
Painéis de plástico automotivo, tampas de garrafas e caixas
A pressão consistente garante produtos acabados de alta qualidade
A força constante também evita empenamentos ou defeitos durante a moldagem.
Prensas hidráulicas com estrutura em H ajudam na metalurgia do pó. Eles compactam materiais em pó em componentes densos e fortes.
Engrenagens, rolamentos e peças de precisão
Componentes com formato personalizado que são difíceis de usinar
Produz peças metálicas uniformes e de alta densidade
Este método é econômico para formas complexas e reduz o desperdício de material.
As prensas de estrutura H podem simular forças do mundo real para fins de teste. Eles são usados para medir a resistência do material e a durabilidade do produto.
Testes de compressão e tração de metais, plásticos e compósitos
Testes de segurança para peças estruturais ou aparelhos
Ajuda os fabricantes a identificar pontos fracos antes da produção
Eles fornecem dados precisos para garantir confiabilidade e conformidade com os padrões do setor.
As prensas hidráulicas com estrutura em H são construídas para lidar com cargas pesadas sem entortar ou empenar. Sua estrutura em forma de H distribui a força uniformemente, minimizando a deflexão mesmo durante trabalhos difíceis.
Suporta operações de prensagem de alta capacidade
Mantém a precisão em peças grandes ou grossas
Ideal para forjamento, estampagem profunda e conformação de metal
Eles oferecem às oficinas uma plataforma sólida e confiável para trabalhos de precisão.
Essas impressoras são excelentes em precisão. As impressoras modernas de estrutura H geralmente apresentam controles programáveis, PLCs ou interfaces touchscreen.
Os operadores podem ajustar força, velocidade e curso
A pressão suave e uniforme garante resultados repetíveis
Reduz o risco de danos à peça durante a prensagem
Esta combinação de estabilidade e controle os torna perfeitos para operações industriais e de pequena escala.
As prensas de estrutura H lidam facilmente com múltiplas operações, desde dobra e puncionamento até moldagem e forjamento.
Compatível com várias matrizes, gabaritos e acessórios
Pode trabalhar em metais, plásticos, compósitos e pós
Alterne tarefas rapidamente sem trocar de máquina
Essa versatilidade permite que fábricas e oficinas maximizem o uso da máquina para diferentes aplicações.
Os sistemas hidráulicos nas prensas com estrutura H são projetados para durar. Inspeções regulares e verificações de fluidos ajudam a manter o bom funcionamento.
Cilindros e pistões robustos resistem ao desgaste
Longa vida útil mesmo sob uso intenso
Menos tempo de inatividade, menos custos de reparo
Investir em uma impressora de estrutura H significa desempenho confiável durante anos.
A segurança é uma prioridade fundamental. As impressoras H-frame incluem recursos que protegem os operadores enquanto mantêm o fluxo de trabalho eficiente.
Botões de parada de emergência, proteções de segurança e cortinas de luz
O design frontal aberto melhora a acessibilidade
Reduz riscos ao carregar ou descarregar peças pesadas
Esses recursos ajudam a criar uma oficina mais segura e produtiva sem comprometer o desempenho.
| Vantagem | Recurso/Benefício | Exemplos de aplicações |
|---|---|---|
| Resistência Estrutural | Deflexão mínima da estrutura sob carga pesada | Forjamento, estampagem profunda |
| Precisão e Controle | Cursos programáveis, pressão suave | Perfurando, formando |
| Versatilidade | Múltiplas matrizes e acessórios | Moldagem, dobra, montagem |
| Durabilidade | Sistema hidráulico robusto, longa vida útil | Uso industrial contínuo |
| Recursos de segurança | Protetores, paradas de emergência, design frontal aberto | Segurança e produtividade da oficina |
R: As prensas de estrutura H podem lidar com uma ampla variedade, normalmente de 10 toneladas para modelos pequenos até mais de 1.000 toneladas para máquinas industriais pesadas, dependendo do projeto e da aplicação.
R: Eles são versáteis e podem processar metais e plásticos, incluindo moldagem por compressão e transferência para componentes plásticos precisos.
R: As prensas modernas utilizam bombas de velocidade variável e sistemas de recuperação de energia, consumindo energia apenas quando ativas, o que as torna altamente eficientes em termos energéticos.
R: Os recursos de segurança essenciais incluem paradas de emergência, proteções de segurança, cortinas de luz e design de frente aberta para melhor acessibilidade e operação mais segura.
As prensas de estrutura H trazem potência, precisão e versatilidade a todas as linhas de produção, seja para modelar metal, compactar pós ou moldar plásticos. Seu design robusto e controles avançados os tornam ideais para resultados repetíveis e de alta qualidade, mantendo as operações tranquilas e seguras.
Para empresas que buscam aumentar a eficiência e a confiabilidade, Zhejiang Jinaolan Machine Tool Co., Ltd. oferece uma ampla gama de prensas elétricas com estrutura H adaptadas às diferentes necessidades industriais. Descubra como essas máquinas podem aumentar a produtividade da sua oficina hoje.
