A estampagem de peças maciças e assimétricas representa um grave desafio de engenharia. Você deve gerenciar tonelagem extrema em áreas de leito amplas sem comprometer o paralelismo de deslizamento ou a qualidade da peça. Ao formar painéis de carrocerias automotivas, carcaças de eletrodomésticos ou grandes componentes aeroespaciais, a força necessária raramente centraliza perfeitamente sob o aríete. Este carregamento excêntrico cria uma tensão imensa na estrutura da prensa. Se você não especificar o sistema de suspensão, forças descentralizadas levarão ao desgaste prematuro da matriz, tolerâncias de peças inaceitáveis e danos catastróficos ao equipamento.
Resolver isto requer avaliar as diferenças estruturais fundamentais entre as arquiteturas de imprensa. A escolha de uma prensa de quatro pontos versus uma prensa de dois pontos determina a viabilidade operacional a longo prazo, a vida útil das ferramentas, a compatibilidade de automação e a eficácia geral do equipamento. A seleção da configuração correta garante que a corrediça permaneça paralela ao suporte mesmo sob momentos de tombamento severos, protegendo tanto as ferramentas quanto a estrutura da prensa.
Paralelismo sob carga: Uma prensa de quatro pontos oferece resistência superior à inclinação do deslizamento durante cargas descentralizadas severas, tornando-a obrigatória para peças maciças e assimétricas.
Limitações de tamanho da cama: As prensas de dois pontos geralmente são ideais para dimensões da cama da esquerda para a direita de até 120-144 polegadas; exceder isso normalmente requer uma arquitetura de quatro pontos para evitar deflexão.
Estratégia de ferramentas e automação: As matrizes de transferência multiestações com cargas pesadas e desequilibradas nas extremidades da base da prensa, bem como a automação robótica que exige grandes aberturas de janela, exigem a mecânica de suporte de canto de um sistema de quatro pontos.
Capacidades de estampagem profunda: Os sistemas de quatro pontos oferecem estabilidade superior ao integrar almofadas de matriz maciças necessárias para estampagem profunda de grandes painéis automotivos ou de eletrodomésticos.
Custo versus Capacidade: Embora uma prensa de quatro pontos exija um investimento inicial significativamente maior e uma manutenção complexa, ela reduz drasticamente o desgaste das ferramentas e as taxas de refugo em aplicações de painéis grandes.
Índice
Um sistema de suspensão da prensa mantém a corrediça e o suporte devidamente alinhados durante a estampagem. Distribui as forças de conformação uniformemente e reduz a deformação sob cargas pesadas.
Durante a estampagem, o material é empurrado para trás contra a corrediça. Cargas equilibradas são mais fáceis de manusear, mas peças grandes ou complexas muitas vezes criam forças desiguais. O sistema de suspensão ajuda a manter a estabilidade e proteger as ferramentas.
Uma pressão de dois pontos usa duas conexões de unidade para mover o slide. Este projeto proporciona boa estabilidade para operações de estampagem padrão onde as cargas são relativamente equilibradas.
Aplicações comuns:
Mortes progressivas
Peças de estampagem padrão
Processos de produção equilibrados
As prensas de dois pontos contam com sistemas de guia para reduzir o movimento do deslizamento sob carga. Eles são econômicos e adequados para muitas aplicações gerais de estampagem.

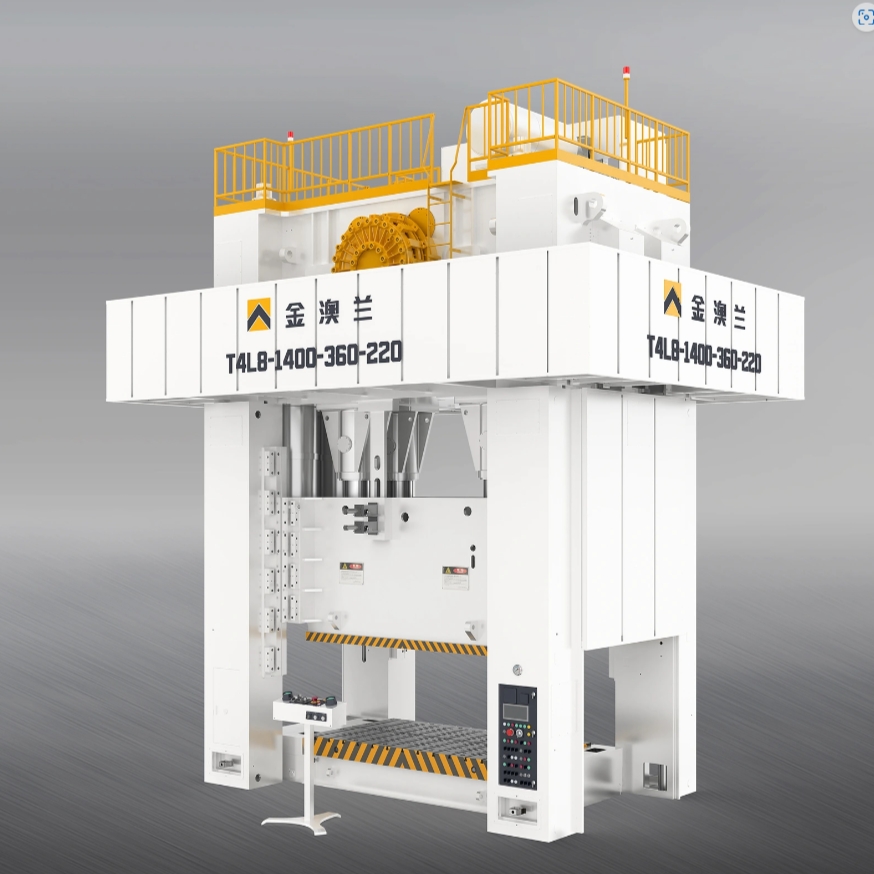

Uma prensa de quatro pontos usa quatro conexões de acionamento localizadas próximas aos cantos do slide. Este design fornece melhor suporte e melhora a estabilidade durante cargas pesadas fora do centro.
Vantagens:
Melhor alinhamento dos slides
Maior resistência a forças desiguais
Adequado para peças grandes e complexas
Prensas de quatro pontos são comumente usadas para estampagem profunda e estampagem de painéis grandes. Seus avançados sistemas de acionamento fornecem controle de força mais forte, mas exigem sincronização e manutenção mais complexas.
Mecanismo de acionamento | Aplicação Primária | Características de entrega forçada | Impacto Estrutural |
|---|---|---|---|
Virabrequim padrão | Matrizes progressivas de alta velocidade e moldagem rasa. | Fornece tonelagem de pico muito próximo do ponto morto inferior (BDC). | Sujeito a torção torcional sob cargas extremas descentralizadas. |
Engrenagem excêntrica | Estampagem profunda, formação de painéis grandes, matrizes de transferência pesadas. | Sustenta alta tonelagem mais acima no curso (por exemplo, 1/2 polegada acima do BDC). | Elimina a torção do virabrequim; fornece enorme rigidez estrutural. |
Peças grandes criam inerentemente cargas descentralizadas. Considere formar um painel de porta automotiva. A matriz pode exigir estampagem profunda em uma extremidade para formar a moldura da janela, enquanto a outra extremidade requer apenas um corte raso para a borda da porta. A espessura do material, a profundidade de estiramento e a tonelagem necessária variam drasticamente em todo o espaço da matriz. Esta distribuição desigual da força desafia a integridade estrutural da imprensa.
O carregamento irregular pode causar inclinação do slide e reduzir a precisão da estampagem. Quando a força está concentrada em um lado da matriz, a corrediça pode perder o alinhamento paralelo com o suporte.
As prensas de dois pontos dependem principalmente de sistemas de guia para controlar o movimento do slide. Sob cargas pesadas descentralizadas, os componentes da guia sofrem mais tensão e desgaste.
Com o tempo, o aumento da folga pode reduzir a precisão do alinhamento e afetar a qualidade da peça.
As prensas de quatro pontos usam quatro conexões de acionamento para equilibrar melhor as forças desiguais. Os pontos de apoio ajudam a manter o paralelismo do deslizamento sem depender apenas do sistema de guia.
Isso torna as prensas de quatro pontos adequadas para:
Grandes peças de estampagem
Painéis automotivos
Aplicações de conformação pesada
A estampagem profunda requer controle preciso do fluxo de material. As almofadas da matriz fornecem pressão para cima para ajudar a prevenir rugas e rachaduras durante a conformação.
Almofadas grandes criam uma resistência significativa contra o deslizamento. Os projetos de prensas de quatro pontos lidam melhor com essas forças porque a corrediça recebe suporte de vários pontos, mantendo uma superfície de formação mais estável.
O mau alinhamento dos slides pode afetar a vida útil da ferramenta e a qualidade da peça acabada.

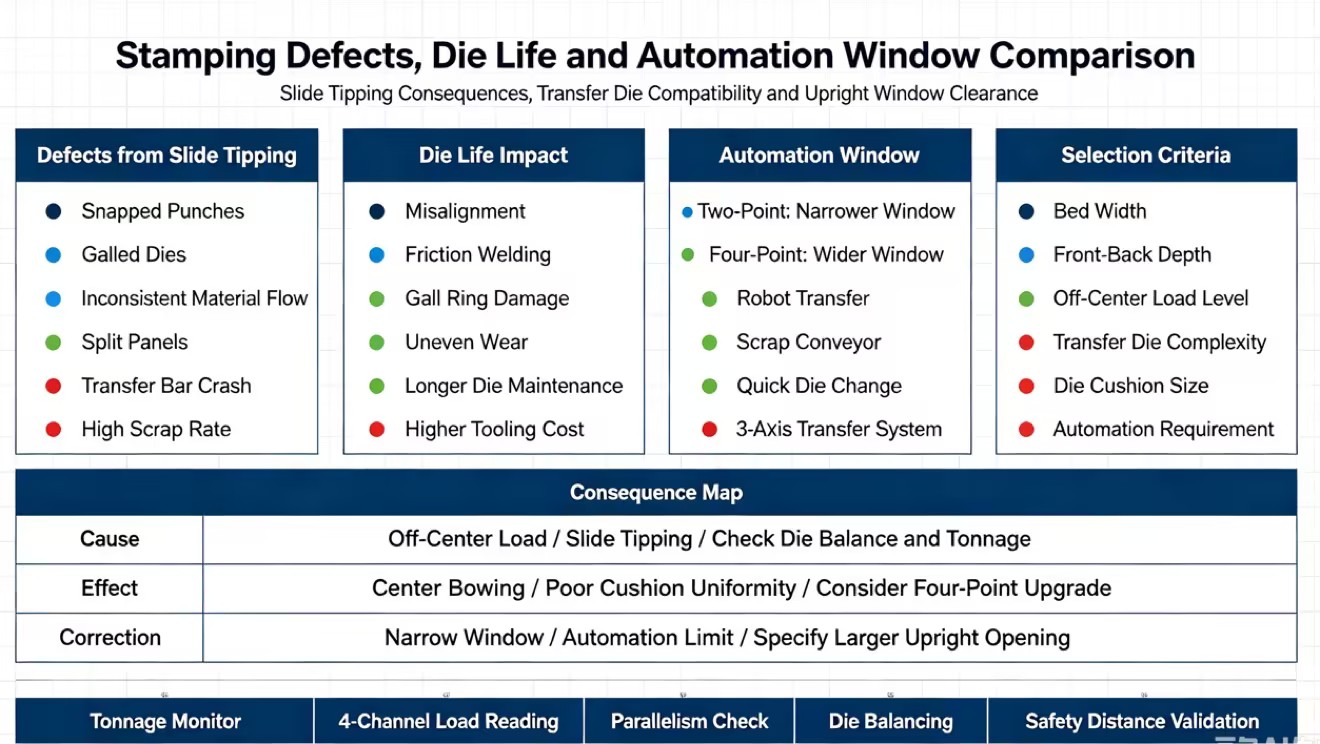

Problemas comuns incluem:
Danos por perfuração: o desalinhamento aumenta o estresse nas ferramentas de perfuração.
Desgaste da matriz: O alinhamento incorreto causa fricção e danos mais rápidos à ferramenta.
Fluxo irregular de material: O mau controle da pressão pode causar defeitos de formação.
Peças rachadas: A formação inadequada pode causar rachaduras ou rasgos.
Problemas de automação: O movimento da corrediça pode interferir nos sistemas de transferência.
Maior taxa de sucata: Mais peças defeituosas aumentam os custos de produção.
Manter o alinhamento adequado da lâmina ajuda a prolongar a vida útil da matriz, melhorar a consistência do produto e reduzir o tempo de inatividade.

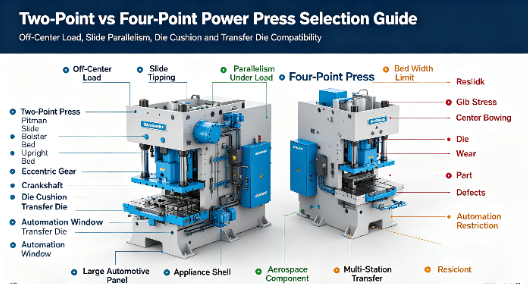

A seleção da arquitetura correta requer uma avaliação técnica rigorosa. Os engenheiros devem comparar os dois sistemas em métricas críticas de produção para garantir que a máquina atenda aos requisitos de ferramentas. Não se pode simplesmente olhar para a tonelagem total; você deve avaliar como a impressora lida com essa tonelagem em todas as suas dimensões físicas.
Métrica Técnica | Imprensa de dois pontos | Imprensa de quatro pontos |
|---|---|---|
Limite de largura de cama padrão | Até 144 polegadas | 144 polegadas a mais de 300 polegadas |
Capacidade de carga fora do centro | Moderado (depende muito de gibs) | Alto (depende de pitmans de canto) |
Estabilidade frente-trás | Limitado pela largura do pitman | Excelente suporte de canto |
Tamanho da janela de automação | Padrão (geralmente restringe robôs grandes) | Sobredimensionado (ideal para sistemas de transferência de 3 eixos) |
Tipo de ferramenta ideal | Matrizes Progressivas Centradas | Grandes matrizes de transferência e painel |
Os limites de engenharia determinam os limites práticos do projeto da prensa. Uma prensa de dois pontos torna-se estruturalmente inadequada quando a dimensão da esquerda para a direita excede aproximadamente 144 polegadas. Além desta largura, o vão entre os dois pitmans torna-se muito grande. O slide irá inevitavelmente curvar-se no centro sob cargas pesadas, independentemente da espessura da peça fundida.
As dimensões da frente para trás também desempenham um papel crítico. Camas largas da frente para trás quase sempre exigem uma pressão de quatro pontos. Uma conexão de dois pontos não pode fornecer rigidez suficiente em um leito profundo. A corrediça irá inclinar-se para frente ou para trás se a carga se afastar da linha central exata. Por exemplo, a estampagem de um invólucro de aparelho grande requer uma base profunda para acomodar a estação de estiragem, tornando obrigatória uma configuração de quatro pontos.
As curvas de deflexão destacam as diferenças entre os dois sistemas. Os fabricantes de prensas avaliam a deflexão em milésimos de polegada por pé de comprimento da cama. Sob cargas excêntricas nominais máximas, um deslizamento de dois pontos exibe uma curva de deflexão mais acentuada nos cantos sem suporte. O material cede ligeiramente e o paralelismo é prejudicado, levando aos problemas de ferramentas mencionados anteriormente.
As folgas do gib determinam o quanto um slide pode inclinar antes que o quadro o pare. Uma pressão de quatro pontos reduz a tensão lateral colocada no sistema de guia. Como as conexões dos cantos mantêm o deslizamento plano, as pontas apenas guiam o movimento vertical, em vez de combater forças severas de tombamento. Isto prolonga a vida útil da estrutura da prensa, reduz a frequência de ajustes da chaveta e mantém tolerâncias mais rígidas durante décadas de uso intenso.
As matrizes de transferência representam o teste final de estabilidade da prensa. Numa operação de transferência, as peças individuais movem-se de estação para estação através da cama através de barras de transferência automatizadas. A estação um pode realizar uma escavação profunda exigindo 800 toneladas, enquanto a estação cinco executa um corte final exigindo apenas 50 toneladas. Isso cria um enorme desequilíbrio de carga da esquerda para a direita.
Esta natureza desequilibrada necessita de estabilidade de quatro pontos. A enorme carga descentralizada na estação de trefilação derrubará violentamente uma corrediça de dois pontos. A mecânica de suporte de canto de um sistema de quatro pontos absorve esta tonelagem localizada, mantendo toda a corrediça paralela para que as estações de corte funcionem de forma limpa. Se a corrediça tombar em uma prensa de transferência, o tempo das barras de transferência será dessincronizado com o espaço da matriz, causando problemas de alimentação.
As matrizes progressivas apresentam um cenário diferente. Uma prensa de dois pontos geralmente é suficiente para aplicações progressivas porque a tira contínua equilibra a carga na base. No entanto, matrizes progressivas para serviços pesados que estampam aço espesso e de alta resistência em leitos largos ainda podem exigir uma arquitetura de quatro pontos para evitar o arqueamento central e gerenciar a severa tonelagem reversa (snap-through) gerada ao puncionar materiais espessos.
A estampagem moderna depende muito da automação. As diferenças estruturais na estrutura da prensa determinam a facilidade com que você pode integrar sistemas robóticos. As prensas de quatro pontos normalmente apresentam montantes muito mais largos para acomodar os enormes pitmans de canto e engrenagens excêntricas.
Esses montantes mais largos permitem aberturas de janelas maiores. Janelas grandes facilitam a integração de transferências robóticas de peças, transportadores maciços de remoção de sucata e sistemas automatizados de troca rápida de matrizes (QDC). Uma prensa de dois pontos geralmente possui janelas mais estreitas, restringindo o tamanho do equipamento de automação que pode passar pela moldura. Ao especificar uma prensa para uma linha totalmente automatizada, a folga da janela é tão crítica quanto o tamanho da base.
Avaliar a arquitetura da impressora requer olhar além da instalação inicial. A pegada operacional a longo prazo, a complexidade da manutenção e os requisitos de energia influenciam fortemente a viabilidade da linha de estampagem. Você deve levar em conta as realidades físicas de abrigar e manter essas máquinas enormes.
Prensas enormes requerem fundações enormes. Uma coroa de quatro pontas é significativamente mais pesada e larga do que uma coroa de duas pontas. Esta massa estrutural extra exige poços de fundação profundos, amplo reforço de concreto e sistemas especializados de isolamento de vibração. Uma prensa de quatro pontos de 2.000 toneladas pode exigir um poço de 6 metros de profundidade, revestido com concreto fortemente armado e com bombas de depósito para recuperação de petróleo.
A folga superior da instalação é outro fator crítico. A altura elevada de uma engrenagem excêntrica de quatro pontos muitas vezes exige a elevação do telhado da fábrica ou a escavação de um poço mais profundo para manter a altura da linha de passagem ergonômica. A montagem de uma prensa de quatro pontos envolve guindastes de pórtico especializados e logística complexa para manobrar a enorme coroa, montantes e peças fundidas deslizantes no lugar. A instalação deve ter capacidade estrutural para suportar essas operações de aparelhamento.
A complexidade da manutenção aumenta com o número de peças móveis. Um sistema de quatro pontos tem o dobro de conexões, pinos de pulso, rolamentos e engrenagens que um sistema de dois pontos. As equipes de manutenção devem lubrificar, monitorar e eventualmente reconstruir o dobro dos componentes. O mecanismo de ajuste deslizante também é mais complexo, exigindo uma corrente ou engrenagem sincronizada para garantir que todos os quatro parafusos pitman se ajustem simultaneamente sem emperrar.
No entanto, esta complexidade mecânica compensa na longevidade da ferramenta. O paralelismo rígido de um sistema de quatro pontos reduz drasticamente o desgaste da matriz. Os punções permanecem afiados por mais tempo e as seções da matriz evitam escoriações. A redução na manutenção da matriz e o tempo de inatividade não planejado da prensa muitas vezes compensam as maiores demandas de manutenção mecânica da própria prensa. Você gasta mais tempo fazendo a manutenção da prensa, mas significativamente menos tempo retirando as matrizes para reparos de emergência.
A tecnologia servoacionada altera o cenário tradicional da prensa mecânica. Servomotores de alto torque substituem os enormes volantes e embreagens das prensas mecânicas padrão. Uma servoprensa de quatro pontos representa a solução definitiva para peças grandes e complexas, combinando rigidez estrutural com controle de curso infinito.
A tecnologia Servo oferece controle de deslizamento incomparável combinado com perfis de curso programáveis. Você pode desacelerar o deslizamento precisamente no ponto de impacto, executar vários golpes na parte inferior do curso e otimizar a velocidade de trefilação para aços avançados de alta resistência. Quando combinada com uma suspensão de quatro pontos, uma prensa servo proporciona paralelismo perfeito e flexibilidade de conformação infinita, eliminando completamente o choque do impacto enquanto mantém a tonelagem total.
Para garantir a seleção ideal da impressora e a disponibilidade das instalações, execute as próximas etapas a seguir:
Realize uma análise abrangente de tonelagem e carga descentralizada de suas matrizes mais pesadas e complexas usando dados de produção existentes.
Meça as dimensões da cama da esquerda para a direita e da frente para trás necessárias para acomodar seus maiores sistemas de transferência automatizados e rampas de sucata.
Instale monitores de tonelagem de 4 canais em seu equipamento atual para avaliar a gravidade do carregamento excêntrico em seu chão de fábrica.
Avalie suas taxas atuais de refugo e registros de manutenção de matrizes para identificar problemas recorrentes causados por tombamento da lâmina ou desgaste da chaveta.
Agende uma revisão técnica de engenharia para mapear seus requisitos específicos de conformação para a estrutura de prensagem e projeto de suspensão apropriados.
R: Normalmente, quando a dimensão da esquerda para a direita excede 120-144 polegadas ou quando a dimensão da frente para trás é excepcionalmente larga, exigindo suporte de canto para evitar o arqueamento do deslizamento.
R: Sim, mas apenas para peças menores onde as cargas descentralizadas na primeira e na última estação não excedem a capacidade de carga excêntrica nominal e a resistência da chaveta da prensa.
R: Isso faz com que a corrediça tombe, colocando uma enorme força lateral nas chavetas, desgaste desigual nas conexões pitman e pode, eventualmente, rachar a estrutura da prensa ou a corrediça.
R: As grandes almofadas da matriz exercem uma enorme força ascendente durante a estampagem profunda. Uma prensa de quatro pontos distribui essa força contrária de maneira mais uniforme pelas conexões dos quatro cantos, evitando que o ferrolho se curve para cima no centro, o que é um risco em prensas largas de dois pontos.
R: Mecanicamente sim, por ter o dobro de conexões, engrenagens e rolamentos. No entanto, muitas vezes reduz os custos gerais de manutenção, prolongando drasticamente a vida útil da matriz.
R: Sim, é altamente recomendável ter um monitor de tonelagem de 4 canais para garantir que a carga seja distribuída dentro de limites seguros em todas as quatro conexões, evitando sobrecargas ocultas.
R: As configurações de quatro e dois pontos são encontradas quase exclusivamente em prensas de lado reto, já que as prensas de estrutura aberta (estrutura C) são estruturalmente inadequadas para as enormes tonelagens e tamanhos de cama discutidos aqui.
