A manutenção não planejada de ferramentas e as altas taxas de refugo destroem as margens na fabricação de grandes volumes. Esses problemas geralmente remontam a um único ponto de falha: integridade comprometida das ferramentas. Embora a degradação gradual da ferramenta ocorra naturalmente ao longo de milhões de ciclos, o desgaste prematuro da matriz de estampagem interrompe os cronogramas de produção, aumenta o custo por peça e força reparos emergenciais reativos. Passar do combate reativo a incêndios para a prevenção proativa requer uma avaliação sistemática dos mecanismos de desgaste. Você deve analisar a metalurgia do aço ferramenta, o alinhamento da prensa e a química da lubrificação para determinar a intervenção mais eficaz. Os fabricantes não podem confiar apenas em inspeções visuais para avaliar a integridade das ferramentas. A produção moderna exige uma compreensão rigorosa da física que acontece dentro da imprensa. Ao diagnosticar o modo exato de falha, os engenheiros implementam soluções específicas que prolongam a vida útil da ferramenta, melhoram a qualidade da peça e estabilizam a produção.
Identifique primeiro o mecanismo de desgaste: É fundamental distinguir entre desgaste adesivo (gripagem), desgaste abrasivo, fadiga térmica e fadiga mecânica antes de investir em modificações de ferramentas ou novos revestimentos.
A incompatibilidade de material e substrato é o principal culpado: a ascensão dos aços avançados de alta resistência (AHSS) frequentemente supera os aços para ferramentas legados, necessitando de materiais de matriz atualizados ou revestimentos avançados de engenharia de superfície (PVD/CVD).
Lubrificação e alinhamento determinam o ROI: Mesmo os aços para ferramentas premium falharão prematuramente se houver deflexão da prensa, folga inadequada da matriz ou lubrificação de limite inadequada.
A manutenção preditiva supera a manutenção programada: a integração de monitores de tonelagem, sensores internos e sistemas computadorizados de gerenciamento de manutenção (CMMS) muda o paradigma de manutenção de reativo para preditivo, maximizando o ciclo de vida da matriz de estampagem.
Índice
O desgaste do molde de estampagem afeta mais do que os custos de reparo. Falhas frequentes em ferramentas aumentam o tempo de inatividade, as taxas de refugo e as despesas de manutenção. O estabelecimento de benchmarks de desempenho mensuráveis ajuda os fabricantes a controlar os custos e a melhorar a vida útil da matriz.
Tipo de custo | Principais despesas |
|---|---|
Custos Diretos | Substituição de punção, reparo de matrizes, usinagem EDM, mão de obra de manutenção |
Custos Indiretos | Paradas de produção, peças rejeitadas, inspeção de qualidade, atrasos nas entregas |
Os custos indiretos podem aumentar significativamente o impacto financeiro total do desgaste prematuro das ferramentas.
Os fabricantes devem monitorar os seguintes indicadores:
Acertos por Afiação: Ciclos de estampagem entre operações de afiação.
Custo de ferramentas por peça: Despesas totais com ferramentas divididas pelas peças produzidas aceitáveis.
Taxa de sucata: Porcentagem de componentes estampados rejeitados.
Tempo de inatividade: horas de produção perdidas devido à manutenção de ferramentas.
Vida útil da ferramenta: Total de cursos antes da substituição do componente.
Verifique as propriedades do material: Verifique a espessura da chapa e a resistência à tração.
Avalie o aço ferramenta: confirme o tipo de aço e a dureza da superfície.
Otimize a folga da matriz: Combine a folga de corte com os requisitos do material.
Defina metas de manutenção: use contagens históricas de cursos e dados de desempenho de ferramentas.
Condição do ferramental | Ação recomendada |
|---|---|
Pequeno desgaste nas bordas | Afie e inspecione |
Escoriações ou abrasão frequente | Melhore a lubrificação ou atualize os revestimentos |
Dano de soco repetido | Verifique o alinhamento, folga e materiais da ferramenta |
Falhas persistentes e alto tempo de inatividade | Considere redesenhar ou substituir a matriz |
O objetivo é minimizar o custo de ferramentas por peça aceitável, em vez de focar apenas nas despesas de reparo individuais.

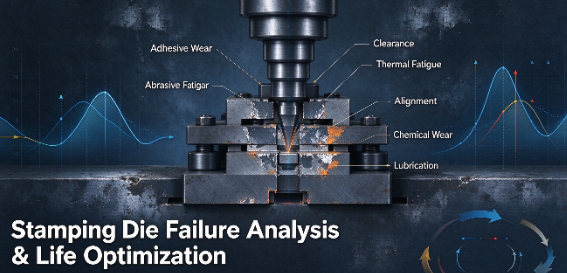

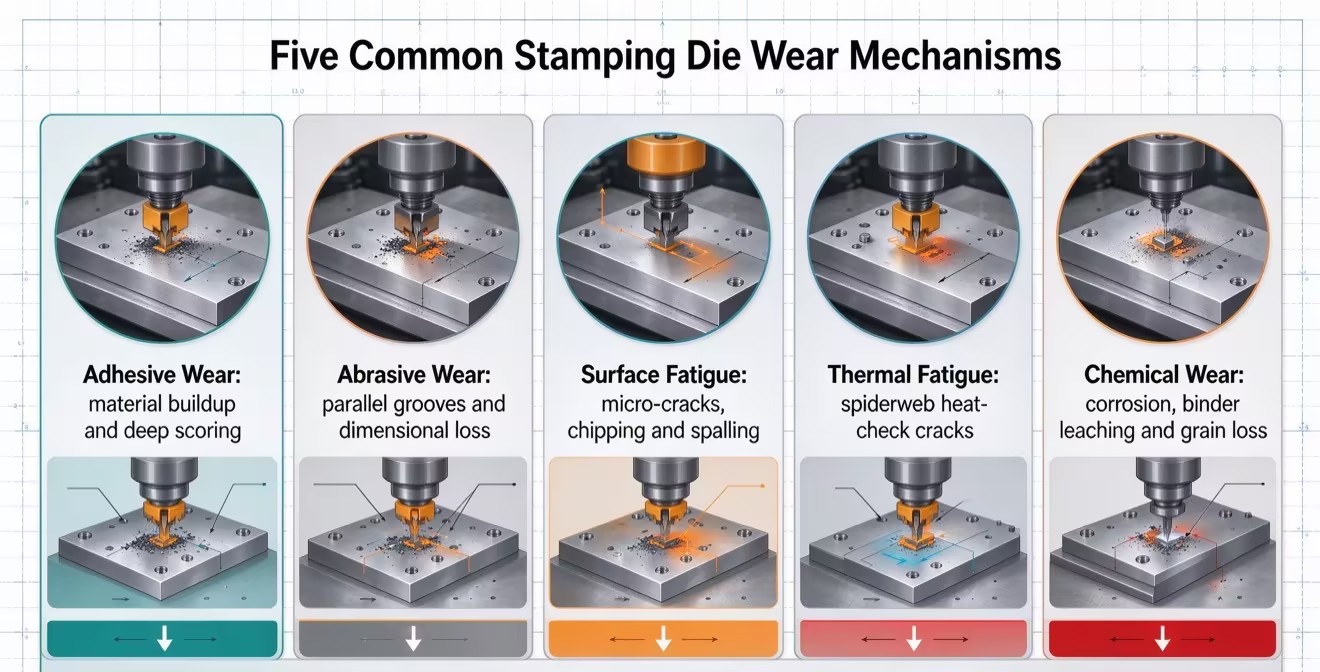

O desgaste prematuro do molde de estampagem resulta de fricção, estresse mecânico, flutuações de temperatura e reações químicas. A identificação do mecanismo de desgaste específico ajuda os fabricantes a selecionar materiais de ferramentas, revestimentos, lubrificação e estratégias de manutenção adequados para prolongar a vida útil da matriz.
O desgaste adesivo ocorre quando a alta pressão e o atrito fazem com que a chapa metálica se ligue à superfície da matriz de estampagem. Essa transferência de material cria arranhões, aumenta a força de decapagem e acelera os danos às ferramentas. Lubrificação adequada, revestimentos de superfície compatíveis e condições de conformação otimizadas ajudam a reduzir escoriações e melhorar a durabilidade da matriz.
O desgaste abrasivo se desenvolve quando partículas duras, detritos de metal ou incrustações superficiais arranham e removem material das superfícies das ferramentas. Os sintomas comuns incluem ranhuras paralelas, arestas de corte cegas e imprecisões dimensionais. Manter superfícies de chapa metálica limpas e selecionar aços para ferramentas ou revestimentos resistentes ao desgaste ajuda a minimizar os danos abrasivos.
A fadiga superficial resulta de cargas repetidas de estampagem que gradualmente criam rachaduras microscópicas no aço ferramenta. Essas rachaduras podem evoluir para lascas nas bordas, lascamento da superfície ou quebra do punção. Tratamento térmico adequado, dureza e tenacidade equilibradas e carregamento controlado ajudam a prevenir falhas prematuras por fadiga.
A fadiga térmica ocorre quando aquecimento e resfriamento repetidos causam expansão e contração das superfícies da matriz de estampagem. Isto pode produzir fissuras superficiais finas, conhecidas como verificação de calor, que podem levar à perda de material ao longo do tempo. Otimizar a velocidade de estampagem, a lubrificação, o resfriamento e a seleção do material da ferramenta ajuda a reduzir o estresse térmico.
O desgaste corrosivo ocorre quando lubrificantes, aditivos ou produtos químicos de processamento incompatíveis reagem com os materiais da ferramenta. Certas formulações químicas podem danificar superfícies de aço ferramenta ou ligantes de metal duro, reduzindo a resistência ao desgaste e a vida útil. A seleção de lubrificantes e materiais de ferramentas quimicamente compatíveis ajuda a prevenir falhas relacionadas à corrosão.
Mecanismo de Desgaste | Sintoma visual na peça/ferramenta | Verificação imediata do chão de fábrica |
|---|---|---|
Desgaste adesivo (irritante) | Marcação profunda em peças trefiladas, acúmulo de material no punção | Verifique a concentração do lubrificante e o alinhamento do bico de pulverização |
Desgaste Abrasivo (Pontuação) | Ranhuras paralelas na superfície da matriz, rápida perda dimensional | Inspecione a bobina de entrada quanto a carepa pesada ou rebarbas de corte |
Fadiga de superfície (lascamento) | Faltam fragmentos nas arestas de corte, aumento repentino de rebarbas | Verifique a dureza do aço ferramenta (HRC) e o paralelismo da prensa |
Fadiga Térmica (Verificação de Calor) | Microfissuras tipo teia de aranha na superfície da ferramenta | Monitore a temperatura operacional da ferramenta e ajuste a velocidade da prensa |
A identificação do mecanismo de desgaste fornece os sintomas, mas os engenheiros devem se aprofundar para encontrar as causas básicas. A falha prematura geralmente resulta de uma desconexão entre os parâmetros de projeto da ferramenta e a realidade da área de produção.
A seleção do aço para ferramentas certo requer equilíbrio entre tenacidade e resistência ao desgaste. Materiais legados como o D2 oferecem um desempenho básico decente para aços-carbonos, mas frequentemente falham quando encarregados de formar ligas modernas e de alta resistência. A transição para aços de metalurgia do pó (PM) como CPM-10V ou a utilização de pastilhas de metal duro fornece os carbonetos de vanádio ou tungstênio necessários para resistir à abrasão severa. A distribuição uniforme de metal duro em aços PM evita o grande acúmulo de metal duro que muitas vezes leva ao lascamento em lingotes de aço convencionais.
Mesmo o aço PM mais avançado irá falhar se o tratamento térmico for falho. A descarbonetação durante o processo de endurecimento deixa uma película externa macia que se desgasta instantaneamente. Por outro lado, o revenido insuficiente deixa o núcleo quebradiço e propenso a quebrar sob carga. A adesão estrita às especificações metalúrgicas, incluindo temperaturas de austenitização adequadas e múltiplos ciclos de revenido, não é negociável para uma matriz de estampagem saudável.
O desalinhamento da prensa e a deflexão excessiva podem causar folga irregular da matriz, desgaste prematuro do punção e danos à ferramenta. Sistemas de guia desgastados, carregamento descentralizado e rigidez insuficiente da estrutura afetam o paralelismo entre o aríete e a base. Inspeções regulares da prensa, ajustes de chavetas e verificações de alinhamento dinâmico ajudam a manter a precisão da estampagem e prolongar a vida útil da ferramenta.
A tração da bala ocorre quando a sucata puncionada retorna à superfície da matriz em vez de cair, potencialmente danificando os punções e os componentes da matriz durante o próximo golpe. As causas comuns incluem sucção, lubrificação excessiva e magnetismo residual. A geometria adequada da matriz, os pinos ejetores e os sistemas adequados de remoção de sucata ajudam a evitar a extração de resíduos e a manter a produção estável.
A lubrificação inadequada da estampagem aumenta o atrito, o calor e as escoriações, acelerando o desgaste da matriz. Os lubrificantes devem corresponder ao material da peça e aos requisitos de conformação, especialmente para aços de alta resistência e operações de estampagem profunda. A aplicação consistente de lubrificante e as inspeções regulares dos bicos ajudam a prevenir manchas secas, melhorar a qualidade da conformação e reduzir danos às ferramentas.
Variações de espessura, dureza e condição da superfície da chapa metálica podem afetar a folga de corte e o desempenho da ferramenta. Materiais de alta resistência, como AHSS, exigem maiores forças de conformação e designs de matrizes adequados. O monitoramento da qualidade do material recebido e o ajuste das especificações das ferramentas ajudam a reduzir desgaste inesperado, defeitos dimensionais e interrupções de produção.
Prevenir o desgaste prematuro da matriz de estampagem requer uma combinação de atualizações de materiais, otimização mecânica, monitoramento automatizado e manutenção preventiva. Abordar as causas subjacentes ajuda a melhorar a confiabilidade das ferramentas e a reduzir os custos de produção a longo prazo.
Aços para ferramentas avançados e revestimentos de superfície melhoram a resistência ao desgaste e reduzem o atrito em aplicações de estampagem exigentes. Os aços para metalurgia do pó e o carboneto de tungstênio proporcionam maior durabilidade para condições operacionais adequadas, enquanto os revestimentos PVD, CVD e TD ajudam a minimizar escoriações e danos à superfície. A seleção adequada do material e do revestimento pode prolongar a vida útil da ferramenta e reduzir a frequência de afiação.
A folga correta da matriz e o alinhamento da prensa são essenciais para um desempenho de estampagem consistente. Os engenheiros devem ajustar a folga do punção à matriz de acordo com a espessura do material, resistência e requisitos de corte. Inspeções regulares do paralelismo do aríete, dos sistemas de guia e da rigidez da prensa ajudam a evitar carregamento irregular, rebarbas excessivas e falha prematura do ferramental.
Os sistemas de lubrificação automatizados proporcionam uma distribuição consistente do lubrificante, reduzindo o atrito e evitando o contato seco durante a estampagem. Sensores internos e sistemas de monitoramento de tonelagem podem detectar forças anormais, falhas de alimentação e extração de resíduos antes que ocorram danos maiores. Essas tecnologias melhoram a estabilidade do processo, minimizam o desperdício de material e reduzem o tempo de inatividade inesperado.
Os sistemas computadorizados de gerenciamento de manutenção (CMMS) ajudam os fabricantes a rastrear ciclos de estampagem, cronogramas de manutenção, substituições de componentes e falhas de ferramentas. Os dados históricos de desempenho apoiam o planejamento de manutenção preventiva e identificam problemas recorrentes de desgaste. Essa abordagem baseada em dados melhora a confiabilidade do equipamento, prolonga a vida útil da matriz e reduz os custos de manutenção.
Extraia dados históricos de sucata e tempo de inatividade para identificar as três matrizes de maior manutenção atualmente em execução em suas instalações.
Realize uma verificação dinâmica do alinhamento da prensa para medir o paralelismo do aríete e a folga da chaveta sob a tonelagem real de estampagem.
Audite seu sistema de aplicação de lubrificação atual para identificar bicos entupidos, padrões de pulverização inconsistentes ou viscosidade incorreta do fluido.
Verifique se as folgas de corte correspondem à resistência ao cisalhamento e à espessura específicas do material da bobina de entrada.
Implemente um sistema rigoroso de rastreamento de contagem de golpes para programar afiação preventiva antes que ocorra uma falha catastrófica nas arestas.
R: A vida útil aceitável varia muito com base no material que está sendo estampado e no aço da ferramenta usado. Um aço-carbono padrão de corte e vinco pode atingir de 500.000 a 1.000.000 golpes entre afiações. No entanto, a estampagem de aços avançados de alta resistência (AHSS) pode reduzir essa vida útil para 50.000 golpes sem revestimentos especializados ou aços para ferramentas de metalurgia do pó.
R: A folga inadequada da matriz força a ferramenta a trabalhar mais. Se a folga for muito apertada, o atrito aumenta exponencialmente, levando a um rápido desgaste abrasivo e escoriações. Se a folga for muito frouxa, o material dobra antes de rasgar, criando rebarbas pesadas e aumentando o risco de arrancamento. A folga ideal distribui as forças de corte uniformemente.
R: A irritação em si é um sintoma, não a causa raiz. Embora os operadores possam polir o material microssoldado para restaurar a superfície temporariamente, o desgaste retornará, a menos que o problema subjacente seja resolvido. A prevenção permanente requer a atualização da química do lubrificante, a aplicação de revestimentos de superfície antifricção ou a alteração do tipo de aço da ferramenta.
R: Não existe um único revestimento melhor; depende do modo de falha. O nitreto de titânio (TiN) oferece boa resistência ao desgaste de uso geral. Carbonitreto de titânio (TiCN) é excelente para ambientes abrasivos. Para operações severas de conformação e estampagem profunda propensas a escoriações, os revestimentos de Difusão Térmica (TD) ou Deposição Química de Vapor (CVD) oferecem proteção superior.
A: Puxar a lesma atrai a sucata perfurada de volta para a superfície da matriz. Quando a prensa gira novamente, o punção endurecido esmaga o pedaço de sucata diretamente no bloco da matriz. Essa pressão extrema localizada causa danos catastróficos imediatos, frequentemente lascando a borda da matriz ou destruindo totalmente o punção.
R: Sim, muitos revestimentos PVD e CVD podem ser removidos quimicamente e reaplicados após a ferramenta ser afiada. No entanto, ciclos repetidos de decapagem podem degradar a integridade da superfície do substrato de aço para ferramentas subjacente, levando potencialmente à fragilização por hidrogênio ou a alterações dimensionais microscópicas ao longo do tempo.
