Nas operações de estampagem e conformação de metais, a precisão depende do alinhamento dimensional exato entre as máquinas de prensagem e as ferramentas. Calcular mal ou definir incorretamente a altura de fechamento é a principal causa de quedas catastróficas da matriz, desgaste prematuro da ferramenta e danos graves aos componentes da prensa, como o braço pitman ou o virabrequim. Para compradores técnicos e supervisores de engenharia, o não cumprimento das especificações da prensa com os estoques de matrizes existentes leva à inutilização de equipamentos ou a retrofits dispendiosos. Este guia detalha a mecânica técnica da altura de fechamento da prensa elétrica , como ela determina a compatibilidade da matriz e os critérios críticos de avaliação necessários ao padronizar procedimentos de configuração ou adquirir novas máquinas de prensa.

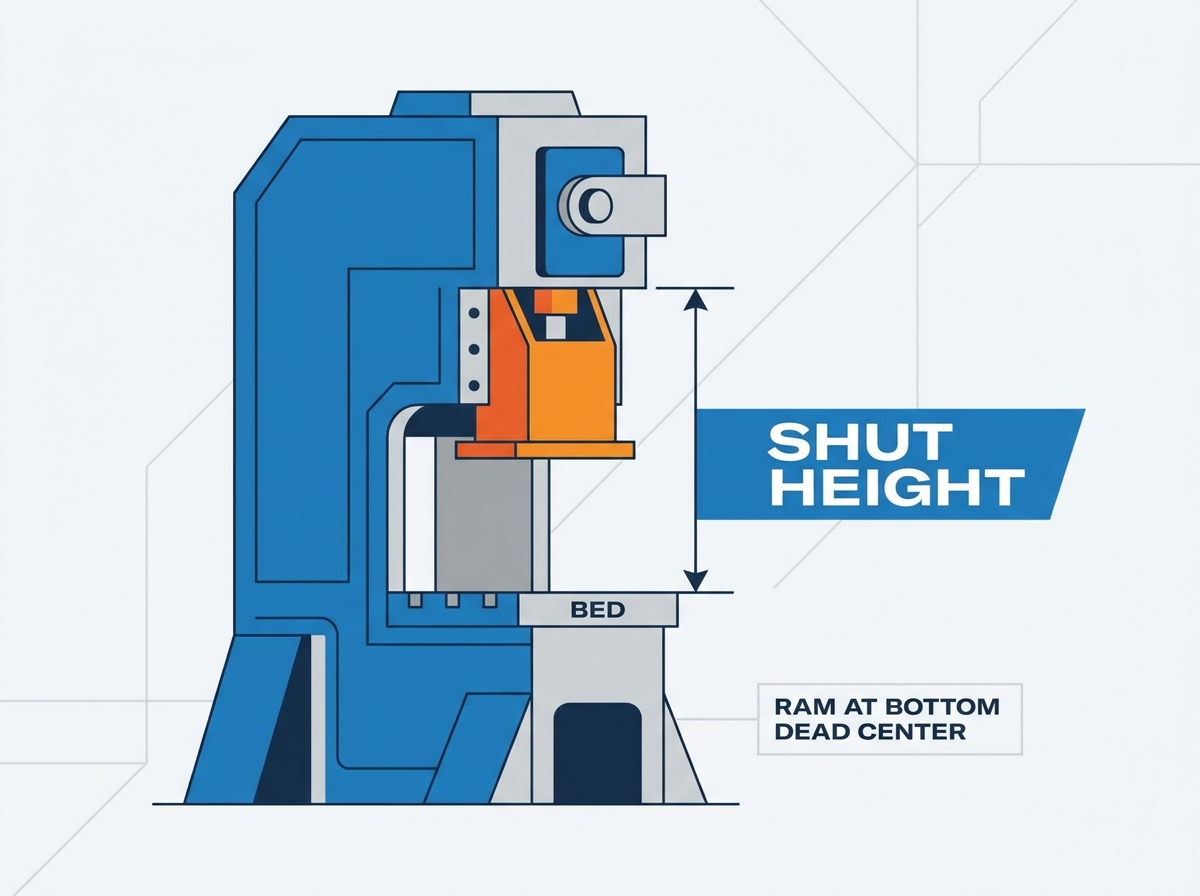

Linha de base técnica: A altura de fechamento da prensa elétrica é estritamente definida como a distância da parte inferior da corrediça (aríete) até o topo da base da prensa (mesa de trabalho inferior) quando o curso está no Ponto Morto Inferior (BDC) e o ajuste da corrediça está em seu ponto mais alto.
Distinção da altura da matriz: A altura da prensa fechada é uma dimensão fixa da máquina (com uma faixa de ajuste), enquanto a altura da matriz (altura fechada) é uma dimensão da ferramenta. O espaço de prensa disponível deve sempre acomodar a altura da matriz e quaisquer placas de apoio.
Mitigação de riscos: A padronização dos cálculos de altura de fechamento e do treinamento dos moldadores evita ajustes excessivos, o que pode comprometer a capacidade de tonelagem e a integridade estrutural da prensa.
Impacto na aquisição: Ao avaliar uma nova prensa mecânica, a faixa de ajuste do deslizamento e as especificações de altura de fechamento devem estar alinhadas com as matrizes maiores e menores da instalação para garantir flexibilidade operacional sem exigir calços excessivos ou placas de elevação.
Índice
Compreender as dimensões da máquina requer adesão estrita aos pontos de medição padronizados. Você mede a altura de fechamento desde a face inferior do aríete, também conhecido como corrediça, diretamente até a superfície superior da base da prensa. A base da prensa serve como mesa de trabalho inferior primária onde a placa de reforço normalmente é montada. Para estabelecer uma medição de linha de base precisa, a máquina deve estar em um estado mecânico específico. O curso de prensa deve ser posicionado exatamente no Ponto Morto Inferior (BDC). Além disso, o mecanismo de ajuste deslizante deve ser posicionado totalmente para cima. Esta configuração representa a distância vertical máxima possível entre a corrediça e a base na parte inferior do curso.
Ao medir esta distância, os operadores devem garantir que ambas as superfícies estejam completamente livres de detritos, óleo pesado ou pedaços de metal. Mesmo um pequeno pedaço de sucata preso sob uma ferramenta de medição prejudicará o cálculo da linha de base. Você deve medir a partir da face usinada real do carro, e não de quaisquer subplacas anexadas ou hardware de troca rápida (QDC), a menos que esses componentes estejam permanentemente fixados e considerados nas especificações permanentes da máquina.
Você deve distinguir entre dimensões de máquinas e dimensões de ferramentas. A altura da matriz, frequentemente chamada de altura fechada, representa a altura vertical geral do conjunto de matrizes quando ele está totalmente fechado. Neste estado, os punções superiores estão totalmente encaixados no bloco da matriz inferior e os pinos-guia estão assentados na sua profundidade máxima de trabalho. A altura de fechamento é um parâmetro de máquina fixo que possui uma faixa de ajuste específica. A relação entre essas duas métricas determina a compatibilidade operacional.
A altura de fechamento de trabalho da prensa deve ser sempre igual à altura da matriz mais a espessura de qualquer placa de reforço usada na configuração. Se a matriz estiver apoiada diretamente em um suporte, a espessura da placa consumirá parte do espaço disponível da máquina. Os engenheiros de ferramentas projetam matrizes para operar em uma altura fechada específica para garantir que o material se forme corretamente sem comprimir excessivamente as molas de gás nitrogênio ou os removedores de uretano embutidos na ferramenta.
Métrica | Categoria | Definição | Estado de medição |
|---|---|---|---|
Pressione Fechar Altura | Dimensão da Máquina | Distância da face deslizante até a base da prensa. | Curso no BDC, deslize o ajuste totalmente para cima. |
Altura da Matriz (Altura Fechada) | Dimensão do Ferramental | Altura vertical total do conjunto de matrizes fechado. | Punções totalmente encaixadas no bloco da matriz. |
Altura aberta | Dimensão da Máquina | Distância da face deslizante até a base da prensa. | Curso no TDC, deslize o ajuste totalmente para cima. |
Faixa de ajuste de slide | Capacidade da máquina | Curso vertical total do parafuso pitman. | Medido do máximo até a posição máxima para baixo. |
A comunicação no chão de fábrica muitas vezes sofre de sobreposição terminológica. Muitos maquinistas e fornecedores de ferramentas usam alternadamente os termos “altura da matriz” e “altura de fechamento”. Eles frequentemente os combinam na frase coloquial “altura de fechamento da matriz”. Esse hábito cria uma confusão significativa durante a especificação do equipamento. Compradores técnicos e engenheiros devem impor definições rigorosas entre dimensões de máquinas e dimensões de ferramentas. Permitir que estes termos se confundam leva a erros de aquisição dispendiosos.
Por exemplo, um fornecedor de ferramentas pode afirmar que uma matriz requer uma “altura de fechamento de 24 polegadas”. Se o comprador presumir que isso significa que a prensa precisa de uma altura de fechamento de 24 polegadas, ele poderá solicitar uma máquina que seja muito pequena depois que a placa de reforço de 6 polegadas for instalada. O comprador deveria ter especificado uma prensa com altura de fechamento de 30 polegadas para acomodar a matriz de 24 polegadas mais o suporte de 6 polegadas. Uma terminologia clara evita esses erros de cálculo dispendiosos.
As placas de reforço fornecem uma superfície de montagem padronizada para ferramentas, mas reduzem diretamente a altura efetiva de fechamento da prensa. Ao fixar uma placa de apoio à base da prensa, você ocupa permanentemente uma parte do espaço vertical. Você deve levar em conta essa redução durante cada configuração. Os engenheiros usam uma fórmula padrão para determinar o envelope de trabalho real.
A fórmula é direta: Espaço disponível na matriz = Altura de fechamento da prensa elétrica - Espessura da placa de reforço. Deixar de subtrair a espessura do apoio garante um erro de cálculo, muitas vezes resultando em graves danos à ferramenta durante o curso inicial. Se uma instalação usar múltiplas placas de reforço de espessuras variadas para diferentes operações, os fixadores de matrizes deverão verificar fisicamente a placa instalada antes de ajustar o deslizamento.
A folga insuficiente na altura de fechamento leva inevitavelmente à queda da matriz. Quando os operadores ajustam o cursor muito baixo, a prensa tenta fazer com que a sapata superior da matriz ultrapasse os limites físicos da sapata inferior da matriz. A força mecânica da prensa sobrecarrega a estrutura do ferramental. Esta colisão quebra instantaneamente componentes frágeis de ferramentas de metal duro. Ele também quebra sapatas de aço pesado, dobra pinos-guia de precisão e destrói mecanismos internos de came.
O impacto financeiro de uma queda de matriz vai muito além da manutenção de rotina. Substituir punções de metal duro quebradas ou consertar sapatas de matrizes rachadas custa milhares de dólares. Também interrompe linhas de produção, causando atrasos nos prazos de entrega e graves paralisações operacionais. Em casos extremos, uma queda grave da matriz pode deformar permanentemente o aríete da prensa, exigindo a desmontagem completa da máquina e a reusinagem da corrediça.
Uma prensa mecânica não fornece sua tonelagem nominal máxima durante todo o curso. Ele fornece força máxima a uma distância muito específica acima do ponto morto inferior, normalmente avaliado em 1/4 polegada ou 1/2 polegada acima do BDC, dependendo do projeto da máquina. O ajuste inadequado do slide altera esta dinâmica crítica. Quando os operadores ajustam o cursor incorretamente para compensar uma altura de fechamento incompatível, eles mudam o local onde a ferramenta entra em contato com o material em relação ao ciclo do curso.
Se a matriz envolver o material muito alto no curso, a prensa não terá vantagem mecânica para completar o trabalho. Isto leva à paralisação da prensa, onde a máquina trava na parte inferior. Liberar uma prensa travada requer mecanismos de liberação hidráulica especializados ou intervenção manual perigosa. Além disso, atingir o material muito alto na curva de tonelagem causa sobrecarga severa, que pode fraturar a estrutura da prensa ou quebrar o braço do pitman.
Erro na posição do slide | Consequência Mecânica | Impacto Operacional |
|---|---|---|
Conjunto de slides muito baixo (compressão excessiva) | Os blocos colidem; a tonelagem aumenta instantaneamente. | Ferramentas quebradas, sapatas de matriz rachadas, tensão na estrutura da prensa. |
Slide definido muito alto (subcompressão) | Os punções não conseguem penetrar totalmente no material. | Peças incompletas, rebarbas pesadas, falha na ejeção de sucata. |
A matriz envolve o material muito cedo no curso | A prensa opera fora de sua curva de tonelagem nominal. | Motor parado, embreagem escorregando, travada na parte inferior. |
A padronização das alturas de fechamento em uma frota de prensas reduz drasticamente o tempo de configuração das matrizes. As metodologias de troca de matriz em um minuto (SMED) dependem de configurações previsíveis e repetíveis. Quando cada impressora apresenta um espaço de trabalho conhecido e documentado, os operadores gastam menos tempo movimentando a corrediça e medindo folgas. As instalações geralmente usam paralelos ou subplacas padronizadas para normalizar as alturas das matrizes em todo o seu estoque.
Ao fazer com que todas as matrizes tenham efetivamente a mesma altura, você minimiza a necessidade de grandes ajustes de deslizamento durante as trocas. Essa abordagem transforma um processo de configuração tedioso e sujeito a erros em uma operação rápida e eficiente. Em vez de acionar o motor deslizante por cinco minutos para preencher uma lacuna de 10 polegadas entre diferentes matrizes, o operador só precisa fazer pequenos microajustes para levar em conta as variações de espessura do material.
O erro humano continua sendo a principal causa de falhas de configuração. Programas formais de treinamento para engenheiros, supervisores e modeladores são obrigatórios para operações seguras. O pessoal deve compreender completamente a mecânica da altura de fechamento para evitar erros catastróficos de configuração manual. O treinamento estabelece responsabilidade no chão de fábrica. Quando os modeladores entendem a física por trás do mecanismo de ajuste do deslizamento, eles respeitam os limites físicos do maquinário.
O treinamento padronizado garante que cada operador siga exatamente os mesmos procedimentos de verificação antes de engatar a embreagem. Isso inclui a leitura da folha de configuração, a verificação da espessura do reforço, a verificação do indicador de altura de fechamento e a execução de uma passagem manual da barra ou movimento lento para confirmar a folga antes de mudar para o modo de operação contínua.
Os protocolos de segurança devem preceder qualquer medição ou ajuste físico. Você deve implementar procedimentos rígidos de bloqueio/sinalização (LOTO) antes de colocar as mãos dentro do espaço da matriz. Isole a alimentação principal e sangre toda a pressão pneumática residual dos sistemas de embreagem e contrapeso. Insira blocos físicos de segurança entre o aríete e a cama para evitar que a gravidade puxe o escorregador para baixo inesperadamente.
Quando a máquina estiver segura, verifique os componentes físicos no envelope de trabalho. Meça a espessura exata da placa de reforço atualmente instalada usando calibradores de precisão. Confirme as dimensões de quaisquer blocos paralelos ou risers necessários. Nunca presuma que esses componentes correspondem à planilha de configuração sem verificação física. Um turno anterior poderia ter trocado um suporte de 4 polegadas por um suporte de 6 polegadas sem atualizar a documentação.
A configuração do slide requer uma abordagem metódica para garantir a precisão e evitar danos ao equipamento. Siga estas etapas principais durante cada configuração:
Verifique se a matriz está corretamente localizada e fixada na placa de apoio.
Remova os blocos de segurança e restaure a energia do motor de ajuste deslizante.
Traga o curso da prensa para o Ponto Morto Inferior (BDC) exato usando o modo avanço ou avanço da máquina. Observe o indicador do ângulo da manivela para garantir que ele indica exatamente 180 graus.
Ajuste o deslizamento para baixo lentamente até que a sapata superior da matriz entre em contato com a sapata inferior da matriz ou com os blocos de configuração designados.
Aplique a pressão de configuração necessária para garantir que todos os componentes estejam assentados corretamente contra o suporte. Não comprima demais.
Trave o pitman e o mecanismo de ajuste deslizante com segurança para evitar qualquer desvio vertical durante a operação em alta velocidade.
Execute um único curso de teste sem material para verificar o bom funcionamento e a folga adequada.
As instalações frequentemente encontram matrizes muito curtas para a altura mínima de fechamento de uma prensa. Você não pode simplesmente estender o ajuste do cursor além dos limites projetados para atingir uma matriz curta. Fazer isso expõe muita rosca no parafuso pitman, criando uma enorme fraqueza estrutural. Em vez disso, você deve preencher a lacuna com segurança.
O protocolo adequado envolve a utilização de blocos de elevação projetados, paralelos de precisão ou placas de reforço mais espessas. Esses componentes elevam o ferramental com segurança para atingir o deslizamento. Nunca use sucata aleatória, placas não aterradas ou arruelas empilhadas para preencher essa lacuna. Os calços não calibrados comprimem-se de maneira desigual sob a tonelagem, fazendo com que a matriz se desloque, os punções cislhem e o aríete da prensa sofra uma forte carga descentralizada.
Mesmo os ajustadores de matrizes experientes cometem erros críticos de medição durante a configuração. Deixar de considerar a espessura do material no cálculo da altura fechada da matriz é um erro frequente. A matriz deve acomodar a chapa metálica; ignorar isso causa compressão excessiva. Se você estiver estampando aço de 0,125 polegadas, o slide deverá ser ajustado para acomodar esse volume extra de material.
Outro erro comum envolve confiar em indicadores de altura de fechamento desgastados ou não calibrados. Contadores mecânicos e leituras digitais oscilam com o tempo devido à forte vibração. Finalmente, os operadores muitas vezes ignoram as forças de compressão das molas a gás nitrogênio ou dos removedores de uretano. Esses componentes exercem enorme pressão ascendente. Se você não levar em conta esta resistência, o ajuste do deslizamento será impreciso sob cargas reais de trabalho, levando a variações dimensionais nas peças estampadas.
A aquisição de uma nova impressora requer uma auditoria abrangente do seu estoque atual de matrizes. Você deve medir as alturas fechadas de suas matrizes ativas maiores e menores. Estes dados determinam a altura de fechamento máxima e mínima necessária para a nova máquina. Você também deve avaliar o comprimento do traço em conjunto com esta dimensão. A folga adequada é obrigatória para a ejeção de peças e manuseio automatizado de materiais.
Os sistemas de transferência e servoalimentadores exigem alturas de abertura específicas no Ponto Morto Superior (TDC). Se a altura de fechamento acomodar a matriz, mas o curso for muito curto, seus sistemas de automação colidirão com o ferramental. Ao revisar as especificações da prensa, mapeie todo o ciclo do curso para garantir que os dedos de transferência tenham tempo e espaço vertical suficientes para entrar na matriz, agarrar a peça e sair antes que o aríete desça.
Os compradores devem escolher entre sistemas de ajuste deslizante motorizado e manual. Ajustes motorizados, equipados com encoders digitais, acarretam um custo inicial mais elevado. No entanto, eles proporcionam economias significativas de mão de obra a longo prazo em ambientes de estampagem de alto mix e baixo volume. Os operadores podem inserir uma dimensão específica no painel de controle e a corrediça se move automaticamente para a posição correta, eliminando o acionamento manual.
Os sistemas manuais exigem trabalho físico e demoram mais para endurecer, tornando-os mais adequados para prensas dedicadas que operam a mesma matriz durante meses seguidos. Você também deve avaliar os mecanismos de bloqueio. Os sistemas de travamento hidráulico oferecem força de retenção superior e resistem melhor à vibração do que os travamentos mecânicos tradicionais, reduzindo os requisitos de manutenção e evitando o desvio do deslizamento ao longo da vida útil da prensa.
A classificação de tonelagem de uma impressora não é uma linha reta; é uma curva. Você deve revisar o gráfico da curva de tonelagem do fabricante antes de finalizar a compra. A prensa deve fornecer a força necessária na altura de fechamento específica onde a matriz começa a trabalhar o material. Isto é especialmente crítico ao comparar operações de repuxo profundo com blanks padrão.
A moldagem requer uma tonelagem elevada, muito próxima da BDC, onde a prensa naturalmente tem a maior vantagem mecânica. A estampagem profunda requer uma tonelagem sustentada na parte superior do curso, onde a vantagem mecânica é mais fraca. Caso a prensa não consiga entregar a força necessária no momento preciso do contato com o material, o equipamento irá travar ou sofrer falha estrutural. Sempre sobreponha os requisitos de força da sua matriz no gráfico da curva de tonelagem da prensa.
Estender demais o ajuste do deslizamento introduz riscos mecânicos graves. Ao ajustar o slide além da faixa pretendida, você expõe muita rosca no parafuso pitman. Isto reduz drasticamente a rigidez estrutural da ligação entre a corrediça e a cambota. Operar a prensa nesta condição corre o risco de cisalhamento catastrófico da rosca sob cargas pesadas.
Se as roscas pitman se desprenderem, a corrediça entrará em colapso sobre a matriz, destruindo o ferramental e potencialmente fraturando a estrutura da prensa. Você deve respeitar rigorosamente os limites máximos de ajuste do fabricante. Muitas prensas modernas incluem interruptores de limite eletrônicos para evitar ajustes excessivos, mas as prensas mecânicas mais antigas dependem inteiramente da disciplina do operador e da inspeção visual das roscas dos parafusos.
Uma matriz pode caber perfeitamente dentro dos parâmetros de altura de fechamento no BDC, mas ainda assim falhar operacionalmente. Isso ocorre quando há folga insuficiente no Ponto Morto Superior (TDC). Servoalimentadores, dedos de transferência robóticos e transportadores de remoção de sucata requerem espaço físico para operar entre os ciclos de curso.
Se o curso da prensa for muito curto em relação à altura de fechamento necessária, o equipamento de automação não terá tempo ou espaço para limpar a área da matriz. Isso resulta em componentes do alimentador quebrados e tiras de material presas. Ao calcular as folgas, leve sempre em consideração a altura de elevação da placa decapante e a trajetória de ejeção da peça acabada.
A documentação rigorosa é a estratégia de mitigação mais eficaz contra erros de configuração. Implemente planilhas de configuração padronizadas que detalham a leitura exata do indicador de altura de fechamento para cada matriz específica em seu inventário. Os operadores nunca devem adivinhar ou confiar na memória. A folha de configuração também deve listar a espessura necessária do reforço e quaisquer paralelos necessários.
Além disso, use blocos de configuração física, geralmente chamados de blocos de parada, montados diretamente dentro da matriz. Esses blocos fornecem um limite físico rígido. Se um operador ajustar o cursor muito baixo, a prensa atinge os blocos de parada antes de comprimir excessivamente os delicados punções e cavidades da matriz. Os blocos de parada atuam como uma proteção mecânica final contra erros humanos.
Os indicadores de altura de fechamento são instrumentos de precisão que requerem manutenção de rotina. Estabeleça um cronograma rigoroso de manutenção preventiva para calibrar esses dispositivos. O pessoal de manutenção deve verificar fisicamente se a leitura digital ou o contador mecânico corresponde perfeitamente à verdadeira medição da lâmina para a base.
Use blocos de precisão e relógios comparadores certificados para confirmar a precisão. Coloque os blocos de precisão na base, abaixe o slide até tocar e compare a altura física do bloco com a leitura do indicador. Se um indicador se desviar mesmo que alguns milésimos de polegada, isso pode causar desgaste acelerado da ferramenta ou baixa qualidade da peça. A calibração de rotina garante que seus operadores possam confiar nos números do painel de controle.
Realize uma auditoria física abrangente de todas as alturas ativas das matrizes em suas instalações para estabelecer uma linha de base para futuras compras de equipamentos.
Verifique a precisão dos indicadores de altura de fechamento de pressão existentes usando blocos de calibração e comparadores certificados.
Implemente planilhas de configuração padronizadas que listem explicitamente a posição do slide necessária e a espessura do reforço para cada ferramenta em seu inventário.
Consulte os fabricantes de prensas para alinhar futuras compras de equipamentos com seus requisitos de ferramentas padronizadas, garantindo faixas adequadas de ajuste de deslizamento.
Fundada em 1983, a Zhejiang Jinaolan Machine Tool fabrica prensas mecânicas e equipamentos integrados para linhas de estampagem, incluindo sistemas de alimentação, matrizes de estampagem e soluções de transferência. Sua linha de prensas de 25 a 2.400 toneladas oferece suporte aos fabricantes que buscam equipamentos adequados às dimensões das ferramentas, aos requisitos de automação e à capacidade de produção.
A: A altura de fechamento é a distância do escorregador até a cama no Ponto Morto Inferior com o ajuste para cima. Altura aberta é a distância no ponto morto superior com o ajuste para cima, ditando a folga máxima para remoção da peça.
A: Leve o aríete até o ponto morto inferior, mova o ajuste deslizante para sua posição mais alta e meça a distância vertical da face inferior do aríete até o topo da base da prensa ou mesa de trabalho inferior.
R: A altura de fechamento da prensa é uma dimensão fixa da máquina, mas a placa de reforço reduz o espaço disponível na matriz. O espaço disponível é igual à altura de fechamento menos a espessura do reforço.
R: Definir um valor muito baixo faz com que a prensa tente ultrapassar os limites físicos da matriz, resultando em queda da matriz, ferramental quebrado ou prensa travada travada na parte inferior.
R: Um contador mecânico ou leitura digital na prensa que exibe a posição atual do ajuste do slide, permitindo que os operadores retornem às configurações precisas para matrizes específicas.
R: Você não pode alterar a altura máxima de fechamento projetada na estrutura da máquina, mas pode alterar a altura de fechamento de trabalho dentro de uma faixa específica usando o mecanismo de ajuste deslizante.
R: É um coloquialismo comum na indústria referir-se à altura fechada de uma matriz como sua "altura fechada". No entanto, tecnicamente, a altura fechada refere-se à dimensão da máquina de prensagem, enquanto a altura fechada refere-se ao ferramental.
