Na estampagem mecânica, o motor não fornece a força direta para formar o metal. Em vez disso, a função principal do motor é restaurar a energia do volante da prensa mecânica entre os golpes. A dinâmica incompatível do volante acarreta graves consequências operacionais para qualquer área de produção. Um rotor dimensionado incorretamente leva à parada da prensa, desgaste prematuro da embreagem, esforço excessivo do motor, precisão inconsistente da peça ou fornecimento inadequado de energia na parte inferior do curso. Você precisa de uma estrutura técnica para avaliar a massa, o diâmetro, a velocidade operacional e o design do material do volante. Isso garante que a Power Press selecionada se alinhe com aplicações de fabricação específicas, desde estampagem em alta velocidade até estampagem profunda. Analisaremos a física, as escolhas de materiais e os requisitos de compatibilidade do trem de força para manter suas linhas de estampagem funcionando sem falhas catastróficas.
Ditas de armazenamento de energia Aplicação: Um volante de prensa elétrica armazena energia cinética; volantes maiores e mais pesados são necessários para operações de repuxo profundo que exigem energia sustentada, enquanto volantes mais leves são adequados para supressão de alta velocidade e curso curto.
Compensação entre massa e velocidade: a energia cinética aumenta linearmente com a massa, mas exponencialmente com a velocidade. Otimizar o diâmetro do volante e a rotação geralmente é mais eficiente do que simplesmente adicionar peso bruto.
Precisão e consistência da estampagem: Um volante de tamanho adequado mantém a liberação constante de energia, evitando micro-paradas ou flutuações de velocidade durante o curso que podem comprometer a precisão dimensional da peça estampada.
Compatibilidade do trem de força: O tamanho do volante afeta diretamente os requisitos de deslizamento do motor e a capacidade térmica da embreagem/freio; superdimensionar o volante sem atualizar o trem de força causa falha rápida dos componentes.
O tempo de recuperação é crítico: O tempo disponível entre os golpes determina o esgotamento máximo permitido de energia do volante (normalmente 10-15% para operações contínuas).
Índice
Um volante de prensa elétrica armazena energia e a libera durante o processo de estampagem. O motor fornece potência contínua, enquanto o volante fornece a alta energia necessária para o curto curso de conformação.
O volante ajuda a manter a velocidade estável, reduzir a carga do motor e evitar flutuações repentinas de energia durante a estampagem.
O desempenho do volante depende do peso e da velocidade de rotação. Aumentar o diâmetro ou RPM pode melhorar o armazenamento de energia de forma mais eficiente do que simplesmente adicionar peso. Um volante adequadamente projetado fornece energia suficiente enquanto reduz o estresse no motor, nos rolamentos e na estrutura da máquina.

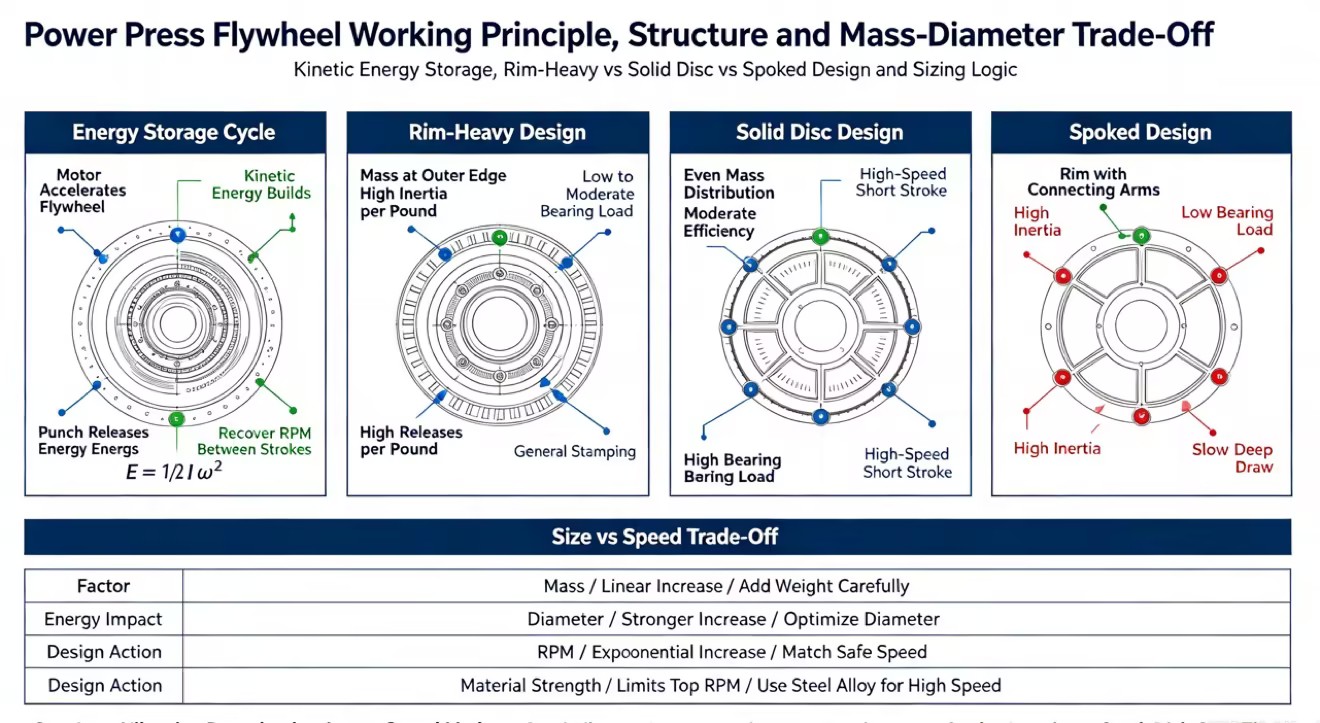

O momento de inércia depende muito de onde exatamente a massa está localizada em relação ao centro de rotação. Os designs com aros pesados concentram intencionalmente o peso na borda externa da roda. Esta configuração específica maximiza a inércia sem adicionar volume desnecessário ao cubo central. Os discos sólidos distribuem a massa uniformemente por todo o raio, o que reduz inerentemente a eficiência geral de armazenamento de energia por quilo de material utilizado.
Aumentar o diâmetro produz uma capacidade energética significativamente maior. Isto é conseguido sem aumentar proporcionalmente a carga estática nos rolamentos do eixo principal. Um diâmetro maior empurra a massa pesada para longe do eixo de rotação. Esta mudança geométrica multiplica efetivamente a energia armazenada. Os operadores ganham poder de puncionamento substancial enquanto protegem os rolamentos internos contra peso morto excessivo. Otimizar a relação diâmetro/massa é a maneira mais eficaz de projetar um sistema de estampagem altamente responsivo.
Tipo de projeto | Distribuição em massa | Eficiência energética | Impacto da carga do rolamento | Melhor Aplicação |
|---|---|---|---|---|
Aro pesado | Concentrado na borda externa | Alto (inércia máxima por libra) | Baixo a moderado | Estampagem padrão, supressão geral |
Disco Sólido | Distribuído uniformemente pelo raio | Moderado | Alto | Operações de alta velocidade e curso curto |
Falou | Aro pesado com braços de conexão | Alto | Baixo | Prensas mecânicas mais lentas e de repuxo profundo |
Os volantes tradicionais de ferro fundido continuam comuns em máquinas mais antigas e em operações mais lentas. O ferro fundido absorve bem as vibrações e é de fabricação econômica. No entanto, as aplicações modernas de alto desempenho exigem rotores fabricados em aço ou ligas especializadas. O ferro fundido tem menor resistência à tração e uma estrutura de grãos quebradiços. Isto o torna vulnerável à fragmentação centrífuga em altas velocidades. Se uma roda de ferro fundido ultrapassar sua rotação nominal, ela pode quebrar como vidro, enviando estilhaços letais pelo chão de fábrica.
As ligas de aço toleram velocidades de rotação muito mais altas com segurança. Isso permite que a máquina armazene mais energia em um espaço físico menor. A resistência à tração do material determina a velocidade máxima de operação segura do componente. Esses limites de RPM controlam diretamente a densidade máxima de energia de todo o sistema. Projetos de teia sólida oferecem integridade estrutural para serviços pesados sob forte tensão centrífuga de alta velocidade. Os designs com raios economizam peso geral, mas introduzem elevadores de tensão nas junções dos raios, onde as rachaduras podem se propagar com o tempo. A estampagem em alta velocidade exige rotores de aço sólido para evitar falhas mecânicas e, ao mesmo tempo, maximizar a densidade de energia disponível para ciclos rápidos.
A seleção do volante depende do processo de estampagem. Os volantes pesados proporcionam maior armazenamento de energia para operações de conformação exigentes, enquanto os volantes leves suportam velocidades de produção mais rápidas.
Volantes pesados armazenam mais energia cinética e mantêm uma força estável durante processos de estampagem exigentes.
Eles são adequados para:
Desenho profundo
Formação de placa espessa
Estampagem pesada
A maior inércia ajuda a evitar quedas de velocidade durante o processo de conformação e melhora a consistência da peça.
No entanto, volantes pesados exigem:
Maior potência do motor
Sistemas de embreagem e freio mais fortes
Maior aceleração e tempo de parada
Eles são ideais para aplicações onde a força de conformação é mais importante que a velocidade de produção.
Volantes leves são projetados para ciclismo rápido e recuperação rápida de energia.
Eles são comumente usados para:
Supressão de alta velocidade
Estampagem em chapa fina
Operações de curso curto
A sua menor inércia permite uma aceleração mais rápida e um tempo de recuperação mais curto, melhorando a eficiência da produção.
A limitação é a menor capacidade energética. Quando usados para materiais pesados ou conformação profunda, os volantes leves podem sofrer perda de velocidade, precisão reduzida e aumento da carga do motor.
Recurso | Volante Pesado | Volante leve |
|---|---|---|
Armazenamento de energia | Alto | Mais baixo |
Velocidade de produção | Moderado | Alto |
Tempo de recuperação | Mais longo | Mais rápido |
Melhor Aplicação | Estampagem profunda, conformação pesada | Blanking, estampagem de alta velocidade |
Requisito do motor | Poder superior | Menor potência |
A escolha do volante correto depende do equilíbrio entre a demanda de energia e a velocidade de produção.
A supressão de alta velocidade requer volantes leves operando em RPMs excepcionalmente altos. A distância de trabalho do curso nestas aplicações é muito curta. O punção entra em contato com o material e o corta em uma fração de segundo, geralmente no último oitavo de polegada do golpe. A recuperação rápida de energia tem prioridade absoluta sobre a capacidade energética total. O sistema deve atingir o material, romper e preparar-se imediatamente para o próximo golpe. Você está vendo máquinas operando de 200 a 1.000 golpes por minuto.
O motor deve restaurar a energia esgotada instantaneamente para manter a taxa de produção. Um rotor pesado não conseguiria acelerar com rapidez suficiente entre esses movimentos rápidos, fazendo com que a máquina perdesse velocidade progressivamente. A resposta rápida da embreagem também é crítica para operações de cunhagem em alta velocidade. Rotores leves minimizam a carga térmica nas placas da embreagem. Isso permite que o equipamento mantenha tolerâncias rígidas e força consistente em centenas de golpes por minuto sem queimar os discos de fricção.
A estampagem profunda necessita de volantes grandes e de alta inércia para sustentar a força em longas distâncias. A distância de trabalho estendida de uma operação de extração extrai continuamente uma enorme quantidade de energia do sistema. Uma única aspiração profunda pode facilmente esgotar até 20% da energia armazenada em um movimento suave. A máquina deve empurrar o material para dentro da matriz de forma constante e sem hesitação. O engate começa no alto da janela de curso, o que significa que a roda está liberando energia por um período muito mais longo do que um simples golpe de supressão.
É necessária uma massa significativa para evitar que a máquina pare antes de atingir o ponto morto inferior. Se o rotor não tiver inércia suficiente, o punção desacelera durante a fase de extração. Essa flutuação de velocidade causa severos rasgos e enrugamentos no material e altas taxas de peças rejeitadas. Um rotor pesado garante uma força suave e imparável em toda a profundidade da forma. Garante que o metal flua plasticamente sem fraturar.
Parâmetro de aplicação | Supressão de alta velocidade | Desenho Profundo |
|---|---|---|
Distância de trabalho | Muito curto (parte inferior do curso) | Longo (começa alto na braçada) |
Esgotamento de energia por curso | Baixo (normalmente abaixo de 10%) | Alto (até 20%) |
Massa necessária do volante | Leve | Pesado, de alta inércia |
Rotação operacional | Alto | Baixo a moderado |
Tempo de recuperação do motor | Milissegundos | Segundos |

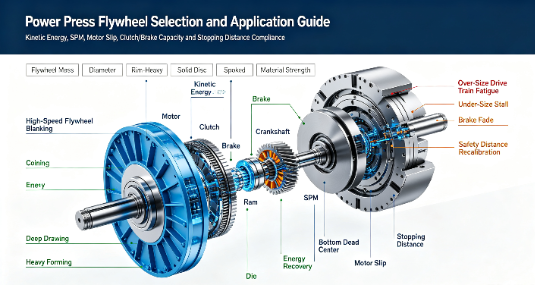

A seleção de um volante requer a avaliação da velocidade da prensa, da compatibilidade do motor e da capacidade do sistema de acionamento. Um volante devidamente combinado garante fornecimento de energia estável, qualidade de estampagem consistente e maior vida útil do equipamento.
A taxa de curso da prensa afeta diretamente a rapidez com que o volante pode recuperar energia entre os ciclos.
Estampagem de alta velocidade: Requer recuperação de energia mais rápida e volantes mais leves.
Conformação pesada: Requer maior armazenamento de energia e volantes maiores.
Se o volante não conseguir recuperar energia com rapidez suficiente, a prensa poderá perder velocidade, reduzir a precisão da conformação ou sobrecarregar o motor. O tamanho do volante e a potência do motor devem corresponder à velocidade de produção e aos requisitos de estampagem.
O motor deve trabalhar em conjunto com o volante para lidar com cargas repentinas de estampagem.
Motores de alto deslizamento são comumente usados em prensas elétricas porque podem lidar com mudanças temporárias de velocidade durante o processo de conformação. Isso permite que o volante libere a energia armazenada sem colocar pressão excessiva no motor.
Usar um motor inadequado pode causar maior demanda de corrente, superaquecimento e falha prematura.
O peso do volante afeta diretamente o desempenho da embreagem e do freio.
Volantes pesados armazenam mais energia, mas exigem sistemas de embreagem mais fortes para transferir energia com segurança. O freio também deve fornecer força de parada suficiente para controlar o impulso adicional durante paradas de emergência.
Antes de atualizar ou substituir um volante, verifique sempre:
Capacidade da embreagem
Capacidade de freio
Potência do motor
Distância de parada de segurança
Um sistema de acionamento balanceado garante uma operação confiável e mantém a segurança da produção.
Audite suas operações primárias de estampagem documentando a espessura do material, o comprimento do curso, os cursos necessários por minuto e as tolerâncias aceitáveis das peças antes de selecionar o equipamento.
Consulte os fabricantes de equipamentos para realizar um cálculo formal de energia que mapeie a curva de tonelagem versus energia para suas matrizes específicas.
Execute uma auditoria completa do trem de força para verificar as classificações de escorregamento do motor, a capacidade de torque da embreagem e os limites térmicos do freio antes de tentar qualquer modernização.
Recalibre todas as cortinas de luz de segurança e controles bimanuais para corresponder à distância de parada específica da nova configuração para manter a conformidade rigorosa com a OSHA.
Implemente um cronograma de inspeção de rotina para monitorar o desgaste por atrito da embreagem e as temperaturas de operação do motor, garantindo que o sistema de recuperação de energia permaneça equilibrado.
R: Ele armazena energia cinética gerada pelo motor e a libera instantaneamente para fornecer a força necessária durante a parte de trabalho do curso da prensa. Isso evita que o motor absorva a enorme carga de choque do processo de conformação do metal.
R: Volantes mais pesados demoram mais para acelerar e recuperar RPM perdidas, tornando-os adequados para operações mais lentas e de alta energia. Volantes mais leves permitem um engate mais rápido da embreagem e maiores cursos por minuto (SPM), mas fornecem menos energia total por curso.
R: Sim. Um volante subdimensionado pode sofrer quedas excessivas de velocidade durante o curso, levando a aplicação de força inconsistente e imprecisões dimensionais na peça final. É necessário um impulso suave e contínuo para um fluxo preciso do material.
R: Embora seja possível, a alteração da massa do volante requer uma revisão abrangente de engenharia. Aumentar a massa sem atualizar o motor, a embreagem e o freio levará a falhas mecânicas e problemas de conformidade de segurança em relação às distâncias de parada.
R: A tonelagem é a força estrutural máxima que a prensa pode exercer, enquanto a energia do volante determina até que ponto no curso essa força pode ser sustentada sem parar a máquina. A alta tonelagem requer alta energia para manter a força à distância.
R: Os motores de alto deslizamento são projetados para desacelerar intencionalmente sob carga, permitindo que o volante da prensa elétrica libere sua energia armazenada sem que o motor consuma corrente excessiva e superaquecimento. Os motores padrão queimariam sob essas cargas de choque cíclicas.
