Na fabricação de alto volume, micropolegadas de desalinhamento determinam a linha entre ciclos de produção lucrativos e taxas de refugo catastróficas. Engenheiros de ferramentas e gerentes de produção lutam constantemente contra defeitos nas bordas, desgaste prematuro do punção e tempo de inatividade imprevisível da prensa. Muitas vezes, os operadores tratam esses problemas como sintomas isolados, em vez de atribuí-los à sua causa mecânica: folga inadequada entre o punção e a matriz. Estabelecer e manter a folga ideal da matriz não é uma fórmula estática. Requer uma avaliação dinâmica das propriedades do material, das condições da prensa e da arquitetura das ferramentas. Este guia fornece uma estrutura técnica para avaliar configurações de folga, diagnosticar defeitos em peças e selecionar soluções de ferramentas que garantam precisão dimensional e maximizem a vida útil da ferramenta.
O controle de rebarbas é uma função dos ângulos de fratura: A folga ideal da matriz alinha as linhas de fratura superior e inferior durante o curso de corte, minimizando a altura da rebarba e reduzindo os custos de rebarbação secundária.
Folga apertada não significa melhor qualidade: Folgas excessivamente apertadas aumentam exponencialmente as forças de decapagem, acelerando o desgaste abrasivo e escoriações em punções e matrizes.
A vida útil da ferramenta depende da precisão do alinhamento: Em folgas abaixo de milésimos (por exemplo, 0,0003 polegadas), a quadratura dos furos de montagem roscados e dos pinos-guia se torna a fonte de erro dominante, levando ao desgaste assimétrico.
O material dita a matemática: A resistência à tração, a espessura e o tipo de material (por exemplo, ligas de titânio como Ti6Al4V versus aço-carbono) exigem porcentagens de folga distintas para evitar microfissuras e falhas por fadiga na peça acabada.
Índice

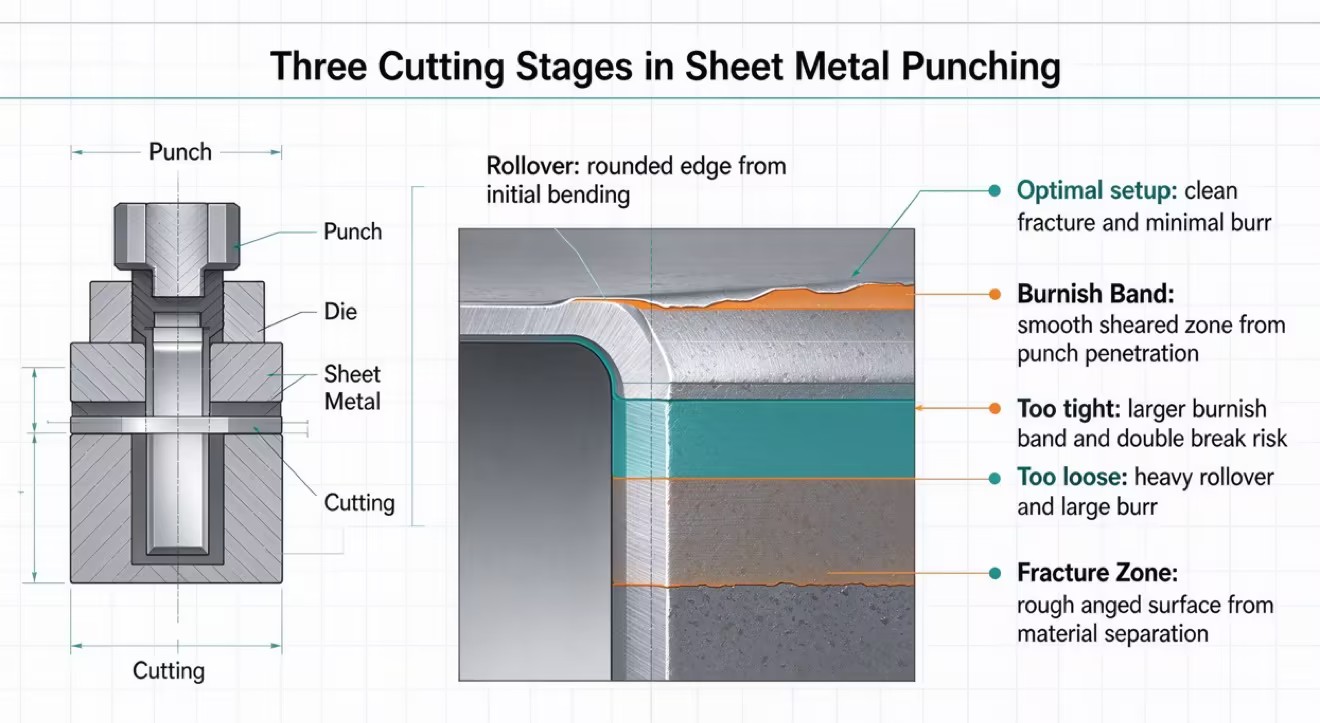

Para controlar a qualidade da aresta no chão de fábrica, você deve entender exatamente como a chapa metálica se comporta durante um curso de corte. Um soco não corta metal como uma lâmina de barbear. Em vez disso, força o material através de três fases mecânicas distintas: deformação plástica, penetração e fratura. A relação física entre essas três fases define a relação cisalhamento-fratura, que é o indicador final da saúde da sua configuração de ferramentas.
Quando o punção entra em contato pela primeira vez com a chapa metálica, ele não rompe imediatamente a superfície. Ele empurra o material para baixo na cavidade da matriz, esticando-o sobre a borda da matriz. Este estágio inicial cria uma aresta arredondada na parte superior da peça, conhecida como rollover. À medida que o martelo continua seu movimento descendente, o punção penetra fisicamente no material. O metal corta contra as paredes do punção e da matriz, criando uma seção lisa, vertical e altamente polida na borda da peça chamada faixa de polimento ou área de cisalhamento. Finalmente, o material atinge a sua resistência à tração máxima e não consegue mais suportar a tensão de cisalhamento. Ele fratura, separando-se do material original e criando uma superfície mais áspera e angular na parte inferior do corte.

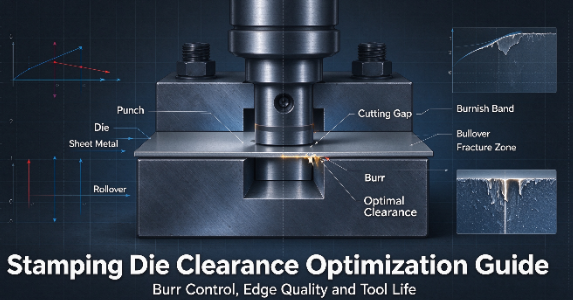

A física da folga ideal depende inteiramente do alinhamento das linhas de fratura geradas durante a fase final do corte. À medida que o punção penetra no material, uma linha de fratura se propaga para baixo a partir da borda do punção. Simultaneamente, uma linha de fratura correspondente se propaga para cima a partir da borda da matriz. Quando você aplica a folga correta entre o punção e a matriz, essas linhas de fratura superior e inferior se encontram perfeitamente no meio da espessura do material.
Essa interseção perfeita é o objetivo de todo engenheiro de ferramentas. Quando as linhas de fratura se alinham, o material se encaixa perfeitamente. Isto requer a menor quantidade de força de corte da prensa, minimiza a tensão lateral nos componentes da ferramenta e produz uma aresta limpa com formação mínima de rebarbas. Se a folga estiver diminuída em apenas alguns décimos de milésimos de polegada, essas linhas de fratura se erradirão, forçando a prensa a trabalhar mais e destruindo a qualidade da borda da peça.
Os padrões da indústria baseiam-se em estruturas de cálculo de base para determinar esta lacuna antes mesmo de uma ferramenta ser construída. Os engenheiros calculam a folga como uma porcentagem da espessura do material, levando em consideração a resistência ao cisalhamento e a dureza da liga específica que está sendo estampada. Contudo, a matemática teórica frequentemente requer ajustes empíricos no chão de fábrica. Você deve basear esses ajustes em uma inspeção visual da peça, pois variações nos lotes de materiais, na lubrificação da bobina e na rigidez da prensa alterarão a mecânica real da fratura.
Tipo de material | Folga típica (% da espessura do material por lado) | Notas comportamentais de chão de fábrica |
|---|---|---|
Alumínio macio (por exemplo, 1100, 3003) | 5% - 8% | Propenso a capotamentos pesados se a folga for muito frouxa. Galhas facilmente nos socos. |
Aço macio (por exemplo, 1018, A36) | 8% - 10% | Material perdoador. Faixa de polimento transparente geralmente visível em 1/3 de espessura. |
Aço inoxidável (por exemplo, 304, 316) | 10% - 12% | Alta taxa de endurecimento. Requer folga maior para evitar o rompimento do punção. |
Ligas de alta resistência (por exemplo, HSLA, titânio) | 12% - 15%+ | Fraturas muito cedo no acidente vascular cerebral. Requer lacuna significativa para alinhar linhas de fratura. |
As rebarbas de estampagem revelam problemas potenciais com a folga entre punção e matriz. Defeitos comuns incluem rebarbas de fratura, rebarbas de extrusão e rebarbas de rollover. Examinar o formato, a altura e a condição da aresta da rebarba ajuda os engenheiros a identificar folga de corte inadequada, desgaste da ferramenta e deformação do material.
Folga de corte insuficiente pode impedir que as linhas de fratura se encontrem corretamente, causando cisalhamento secundário, arestas ásperas e endurecimento excessivo. Isto aumenta o atrito, acelera o desgaste do punção e pode produzir partículas metálicas que danificam a matriz. A folga adequada melhora a qualidade da aresta e a longevidade da ferramenta.
A folga de corte excessiva permite que a chapa metálica dobre e estique antes de fraturar, resultando em rebarbas maiores, afilamento das bordas e imprecisões dimensionais. Também pode aumentar a deformação do slug e os riscos de emperramento. Ajustar a folga para corresponder às propriedades do material ajuda a obter cortes mais limpos e a reduzir a rebarbação secundária.
A folga de corte insuficiente pode criar microfissuras nas bordas e concentrações de tensão que reduzem a resistência à fadiga dos componentes estampados. Sob cargas ou vibrações repetidas, esses defeitos podem evoluir para fissuras maiores. A folga adequada e o controle de qualidade das bordas são particularmente importantes para componentes de alta resistência e críticos para a segurança.
A folga incorreta do punção à matriz aumenta o atrito, a geração de calor e a adesão do material durante a estampagem. Folgas apertadas podem causar escoriações e acelerar o desgaste da aresta de corte, reduzindo a vida útil da ferramenta e aumentando os custos de manutenção. Folga otimizada, materiais de ferramenta adequados e lubrificação ajudam a minimizar o desgaste prematuro.
A força de decapagem aumenta quando a chapa metálica agarra o punção após o corte, especialmente sob condições de folga apertada. A força de decapagem excessiva pode danificar punções, placas de decapagem e outros componentes da ferramenta. A folga adequada e o design do stripper ajudam a reduzir o estresse mecânico e garantem uma retirada suave do punção.
O alinhamento do punção e da matriz é essencial para manter uma folga de corte uniforme. Pinos-guia desgastados, montagem incorreta ou deflexão da prensa podem criar folgas irregulares, causando desgaste localizado da ferramenta e rebarbas excessivas. Inspeções regulares de alinhamento ajudam a manter a precisão dimensional e prolongam a vida útil das ferramentas.
A inspeção da borda estampada ajuda a avaliar a folga de corte e a condição da ferramenta. Os engenheiros examinam o capotamento, as áreas polidas, as zonas de fratura e a altura das rebarbas para identificar possíveis defeitos. Um perfil de aresta consistente indica desempenho de corte estável, embora proporções aceitáveis dependam das propriedades do material e dos requisitos da aplicação.
Desvios e rebarbas do furo geralmente resultam de desalinhamento do punção, folga irregular ou desgaste da ferramenta. Esses problemas podem produzir furos ovais, bordas cônicas e rebarbas afiadas que interferem na montagem. O alinhamento preciso e a folga adequada ajudam a manter a precisão do furo e reduzem os requisitos de acabamento.
As ferramentas de PCD e a estamparia de metal compartilham requisitos semelhantes para alinhamento de ponta e precisão dimensional. A folga ou o posicionamento incorreto da ferramenta podem causar desgaste excessivo, desvio do furo e defeitos nas arestas. Manter a geometria precisa da ferramenta ajuda a melhorar a consistência da usinagem e a qualidade do produto.
A compactação de pó e ferramentas de blister exigem folgas cuidadosamente controladas para evitar vazamento de material, rebarbas e defeitos dimensionais. Ao contrário da estampagem convencional de chapas metálicas, esses processos possuem requisitos de ferramentas específicos para cada aplicação. O alinhamento preciso e a construção adequada da ferramenta ajudam a manter a consistência do produto e o desempenho da vedação.
Os designs da matriz anti-arranque ajudam a evitar que os corpos perfurados retornem à superfície da matriz durante a retirada do punção. Recursos como constrições controladas da matriz ou mecanismos de retenção de resíduos melhoram a remoção de refugos e reduzem danos às ferramentas. Esses projetos são especialmente valiosos em operações de estampagem de alto volume, onde a extração do bloco causa repetidas interrupções na produção.
Materiais de ferramentas avançados, como aços para metalurgia do pó, metal duro e ferramentas de PCD adequadas, podem melhorar a resistência ao desgaste em aplicações exigentes. Revestimentos de superfície como TiN e TiCN ajudam a reduzir o atrito e o desgaste, mantendo um desempenho de ponta. A seleção do material deve corresponder à peça de trabalho, às condições de estampagem e ao volume de produção.
A rigidez e o alinhamento da prensa são essenciais para obter resultados confiáveis com matrizes de estampagem de precisão. A deflexão do aríete, a vibração excessiva ou o paralelismo deficiente entre o deslizamento e a base podem comprometer a folga de corte e danificar as ferramentas. Antes de atualizar para matrizes de estampagem de alta precisão, verifique as condições da prensa, a folga da guia e o alinhamento operacional para garantir um desempenho consistente.
Tome medidas imediatas para estabilizar suas operações de estampagem e proteger seus investimentos em ferramentas:
Realize uma auditoria de sucata e desgaste de ferramentas em suas linhas de produção de maior volume para identificar defeitos recorrentes nas bordas e falhas prematuras do punção.
Analise os perfis das bordas das peças rejeitadas sob ampliação para determinar se seus padrões de folga atuais exigem recalibração imediata.
Implemente um protocolo rigoroso de inspeção visual para operadores de prensas, concentrando-se inteiramente no monitoramento da proporção de polimento/fratura durante as execuções de produção.
Audite seu equipamento de prensagem quanto à deflexão do aríete, desgaste da chaveta e paralelismo antes de instalar novas ferramentas de alta precisão.
Padronize seus procedimentos de configuração de matrizes para garantir que a concentricidade seja mantida desde a sala de ferramentas até o chão de fábrica.
R: Os engenheiros calculam a folga como uma porcentagem da espessura do material por lado. Materiais macios como o alumínio requerem de 5% a 8%, enquanto materiais mais duros como o aço de alta resistência precisam de 10% a 15%. Sempre ajuste essas linhas de base teóricas com base em testes empíricos de chão de fábrica e na inspeção visual da borda da peça.
R: A faixa de polimento indica o quanto o punção penetrou antes do material fraturar. A folga ideal produz uma faixa polida cobrindo aproximadamente um terço da borda. Uma folga muito apertada cria uma faixa de polimento excessivamente grande, enquanto uma folga muito frouxa resulta em uma faixa de polimento muito pequena e um rollover pesado.
R: Sim. Quando a folga é muito pequena, as linhas de fratura superior e inferior não conseguem se conectar. Isso força uma ação de cisalhamento secundária chamada quebra dupla. Causa bordas irregulares, endurecimento severo, forças de decapagem extremas e desgaste abrasivo rápido nas ferramentas.
R: A extração da lingote ocorre quando a folga ideal cria um vácuo, puxando a lingote perfurada de volta para o bloco da matriz. As geometrias sem resíduos evitam isso usinando um ponto de constrição ligeiramente abaixo da superfície da matriz. Depois que a bala passa por esse ponto de aperto, ela não pode retornar para cima.
R: Materiais mais espessos e maiores resistências à tração exigem maiores porcentagens de folga. Materiais de alta resistência fraturam mais cedo durante o golpe do punção. A abertura da folga permite que as linhas de fratura se encontrem adequadamente, reduzindo as imensas forças de corte e decapagem necessárias para cisalhar metais duros.
R: A folga inadequada causa rebarbas de saída pesadas e rachaduras microscópicas nas bordas. Em aplicações aeroespaciais e médicas que utilizam ligas de titânio como Ti6Al4V, essas microfissuras atuam como concentradores de tensão. Sob carregamento cíclico, esses defeitos iniciam a rápida propagação de trincas, levando à falha prematura por fadiga estrutural.
